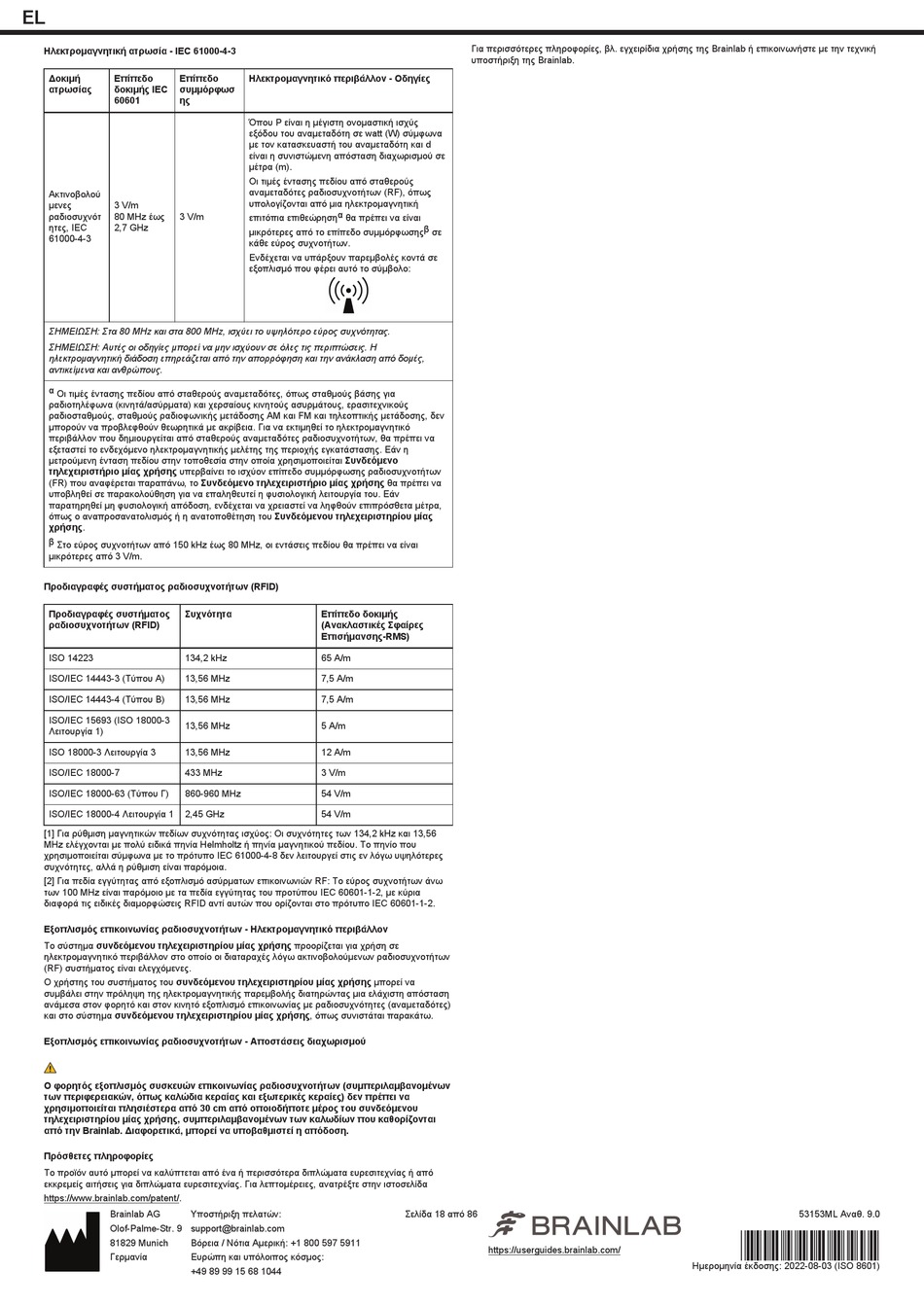

Brainlab 53151 Bedienungsanleitung Seite 18

EL
Ηλεκτρομαγνητική ατρωσία - IEC 61000-4-3
Δοκιμή Επίπεδο Επίπεδο
ατρωσίας δοκιμής IEC συμμόρφωσ
60601 ης
Ακτινοβολού
μενες 3 V/m
ραδιοσυχνότ 80 MHz έως 3 V/m
ητες, IEC 2,7 GHz
61000-4-3
ΣΗΜΕΙΩΣΗ: Στα 80 MHz και στα 800 MHz, ισχύει το υψηλότερο εύρος συχνότητας.
ΣΗΜΕΙΩΣΗ: Αυτές οι οδηγίες μπορεί να μην ισχύουν σε όλες τις περιπτώσεις. Η
ηλεκτρομαγνητική διάδοση επηρεάζεται από την απορρόφηση και την ανάκλαση από δομές,
αντικείμενα και ανθρώπους.
α Οι τιμές έντασης πεδίου από σταθερούς αναμεταδότες, όπως σταθμούς βάσης για
ραδιοτηλέφωνα (κινητά/ασύρματα) και χερσαίους κινητούς ασυρμάτους, ερασιτεχνικούς
ραδιοσταθμούς, σταθμούς ραδιοφωνικής μετάδοσης AM και FM και τηλεοπτικής μετάδοσης, δεν
μπορούν να προβλεφθούν θεωρητικά με ακρίβεια. Για να εκτιμηθεί το ηλεκτρομαγνητικό
περιβάλλον που δημιουργείται από σταθερούς αναμεταδότες ραδιοσυχνοτήτων, θα πρέπει να
εξεταστεί το ενδεχόμενο ηλεκτρομαγνητικής μελέτης της περιοχής εγκατάστασης. Εάν η
μετρούμενη ένταση πεδίου στην τοποθεσία στην οποία χρησιμοποιείται Συνδεόμενο
τηλεχειριστήριο μίας χρήσης υπερβαίνει το ισχύον επίπεδο συμμόρφωσης ραδιοσυχνοτήτων
(FR) που αναφέρεται παραπάνω, το Συνδεόμενο τηλεχειριστήριο μίας χρήσης θα πρέπει να
υποβληθεί σε παρακολούθηση για να επαληθευτεί η φυσιολογική λειτουργία του. Εάν
παρατηρηθεί μη φυσιολογική απόδοση, ενδέχεται να χρειαστεί να ληφθούν επιπρόσθετα μέτρα,
όπως ο αναπροσανατολισμός ή η ανατοποθέτηση του Συνδεόμενου τηλεχειριστηρίου μίας
χρήσης.
β Στο εύρος συχνοτήτων από 150 kHz έως 80 MHz, οι εντάσεις πεδίου θα πρέπει να είναι
μικρότερες από 3 V/m.
Προδιαγραφές συστήματος ραδιοσυχνοτήτων (RFID)
Προδιαγραφές συστήματος Συχνότητα
ραδιοσυχνοτήτων (RFID)
ISO 14223 134,2 kHz
ISO/IEC 14443-3 (Τύπου A) 13,56 MHz
ISO/IEC 14443-4 (Τύπου B) 13,56 MHz
ISO/IEC 15693 (ISO 18000-3
13,56 MHz
Λειτουργία 1)
ISO 18000-3 Λειτουργία 3 13,56 MHz
ISO/IEC 18000-7 433 MHz
ISO/IEC 18000-63 (Τύπου Γ) 860-960 MHz
ISO/IEC 18000-4 Λειτουργία 1 2,45 GHz
[1] Για ρύθμιση μαγνητικών πεδίων συχνότητας ισχύος: Οι συχνότητες των 134,2 kHz και 13,56
MHz ελέγχονται με πολύ ειδικά πηνία Helmholtz ή πηνία μαγνητικού πεδίου. Το πηνίο που
χρησιμοποιείται σύμφωνα με το πρότυπο IEC 61000-4-8 δεν λειτουργεί στις εν λόγω υψηλότερες
συχνότητες, αλλά η ρύθμιση είναι παρόμοια.
[2] Για πεδία εγγύτητας από εξοπλισμό ασύρματων επικοινωνιών RF: Το εύρος συχνοτήτων άνω
των 100 MHz είναι παρόμοιο με τα πεδία εγγύτητας του προτύπου IEC 60601-1-2, με κύρια
διαφορά τις ειδικές διαμορφώσεις RFID αντί αυτών που ορίζονται στο πρότυπο IEC 60601-1-2.
Εξοπλισμός επικοινωνίας ραδιοσυχνοτήτων - Ηλεκτρομαγνητικό περιβάλλον
Το σύστημα συνδεόμενου τηλεχειριστηρίου μίας χρήσης προορίζεται για χρήση σε
ηλεκτρομαγνητικό περιβάλλον στο οποίο οι διαταραχές λόγω ακτινοβολούμενων ραδιοσυχνοτήτων
(RF) συστήματος είναι ελεγχόμενες.
Ο χρήστης του συστήματος του συνδεόμενου τηλεχειριστηρίου μίας χρήσης μπορεί να
συμβάλει στην πρόληψη της ηλεκτρομαγνητικής παρεμβολής διατηρώντας μια ελάχιστη απόσταση
ανάμεσα στον φορητό και στον κινητό εξοπλισμό επικοινωνίας με ραδιοσυχνότητες (αναμεταδότες)
και στο σύστημα συνδεόμενου τηλεχειριστηρίου μίας χρήσης, όπως συνιστάται παρακάτω.
Εξοπλισμός επικοινωνίας ραδιοσυχνοτήτων - Αποστάσεις διαχωρισμού
Ο φορητός εξοπλισμός συσκευών επικοινωνίας ραδιοσυχνοτήτων (συμπεριλαμβανομένων
των περιφερειακών, όπως καλώδια κεραίας και εξωτερικές κεραίες) δεν πρέπει να
χρησιμοποιείται πλησιέστερα από 30 cm από οποιοδήποτε μέρος του συνδεόμενου
τηλεχειριστηρίου μίας χρήσης, συμπεριλαμβανομένων των καλωδίων που καθορίζονται
από την Brainlab. Διαφορετικά, μπορεί να υποβαθμιστεί η απόδοση.
Πρόσθετες πληροφορίες
Το προϊόν αυτό μπορεί να καλύπτεται από ένα ή περισσότερα διπλώματα ευρεσιτεχνίας ή από
εκκρεμείς αιτήσεις για διπλώματα ευρεσιτεχνίας. Για λεπτομέρειες, ανατρέξτε στην ιστοσελίδα
https://www.brainlab.com/patent/.
Brainlab AG Υποστήριξη πελατών:
Olof-Palme-Str. 9 support@brainlab.com
81829 Munich Βόρεια / Νότια Αμερική: +1 800 597 5911
Γερμανία Ευρώπη και υπόλοιπος κόσμος:
+49 89 99 15 68 1044
Ηλεκτρομαγνητικό περιβάλλον - Οδηγίες
Όπου P είναι η μέγιστη ονομαστική ισχύς
εξόδου του αναμεταδότη σε watt (W) σύμφωνα
με τον κατασκευαστή του αναμεταδότη και d
είναι η συνιστώμενη απόσταση διαχωρισμού σε
μέτρα (m).
Οι τιμές έντασης πεδίου από σταθερούς
αναμεταδότες ραδιοσυχνοτήτων (RF), όπως
υπολογίζονται από μια ηλεκτρομαγνητική
επιτόπια επιθεώρηση α θα πρέπει να είναι
μικρότερες από το επίπεδο συμμόρφωσης β σε
κάθε εύρος συχνοτήτων.
Ενδέχεται να υπάρξουν παρεμβολές κοντά σε
εξοπλισμό που φέρει αυτό το σύμβολο:
Επίπεδο δοκιμής
(Ανακλαστικές Σφαίρες
Επισήμανσης-RMS)
65 A/m
7,5 A/m
7,5 A/m
5 A/m
12 A/m
3 V/m
54 V/m
54 V/m
Σελίδα 18 από 86
Για περισσότερες πληροφορίες, βλ. εγχειρίδια χρήσης της Brainlab ή επικοινωνήστε με την τεχνική
υποστήριξη της Brainlab.
https://userguides.brainlab.com/
53153ML Αναθ. 9.0
*53153ML*
Ημερομηνία έκδοσης: 2022-08-03 (ISO 8601)
