SCHRITT 1
Montage der beiden Achsschenkel
SM
62C
1

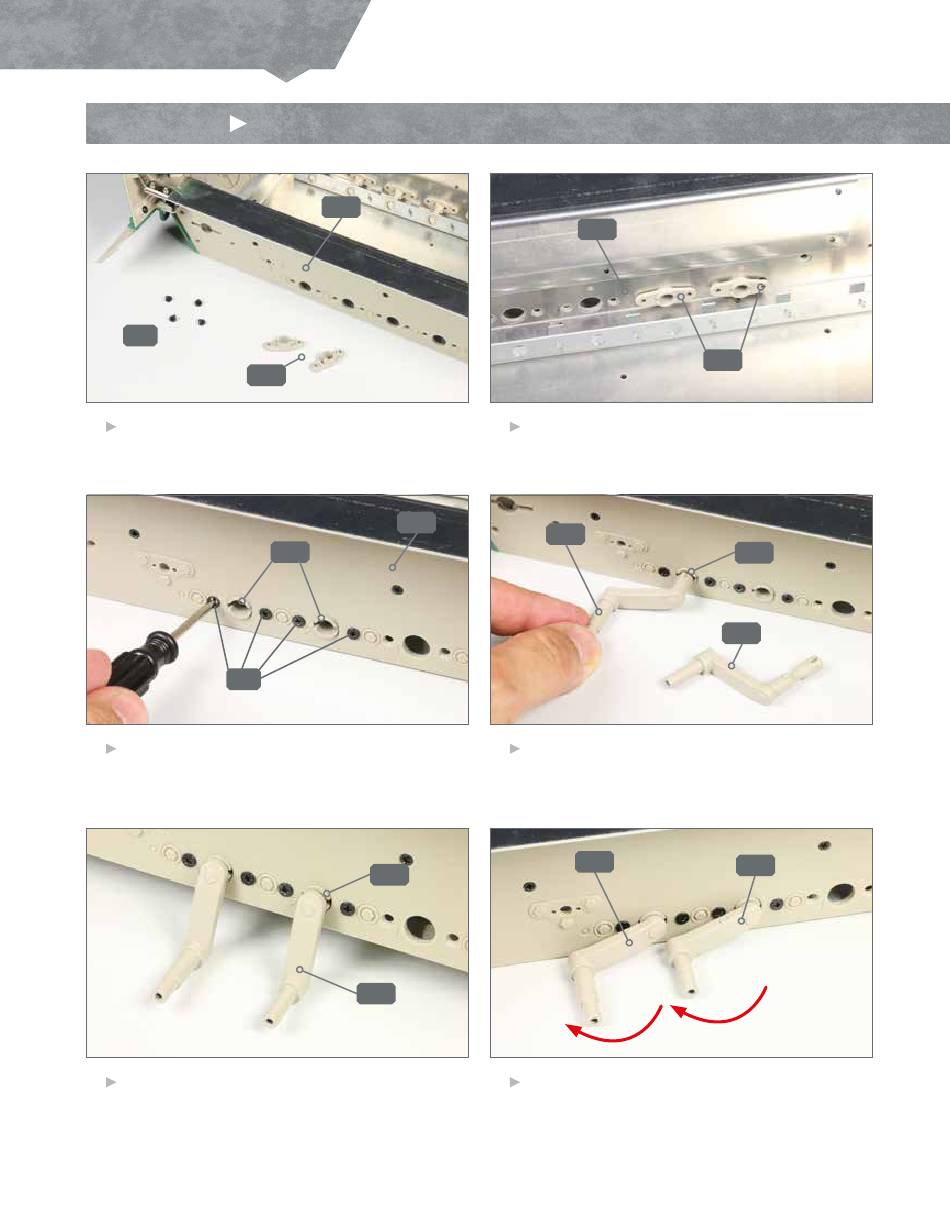

Legen Sie die Panzerwanne bereit. Platzieren Sie die
beiden Halterungen 62C und vier Schrauben SM
hinten vor dem rechten unteren Seitenteil 45G.
SM
3
Fixieren Sie die beiden Halterungen 62C am Seitenteil
45G, indem Sie von außen je zwei der Schrauben SM
eindrehen, wie es das Foto zeigt.
5
Der Achsschenkel 62B wird in die vordere Halterung
62C eingefügt, wie es das Foto zeigt.
4
45G
45G
62C
62C
62B
45A
2
Fügen Sie die zwei Halterungen 62C so auf der rechten
Seite der Panzerwanne ein, dass ihre Bohrungen in den
hintersten Öffnungen der Drehstabstütze 45A sitzen.
62A
4
Nehmen Sie den Achsschenkel 62A (mit eingravierter
1) und fügen Sie seinen Schaft in die Bohrung der
hinteren Halterung 62C ein. Legen Sie auch den
Achsschenkel 62B (mit eingravierter 2) bereit.
62A
6
Drehen Sie die beiden Achsschenkel 62A und 62B
nach hinten, sodass sie sicher in den Halterungen
sitzen, wie abgebildet.
62C
62C
62B
62B
