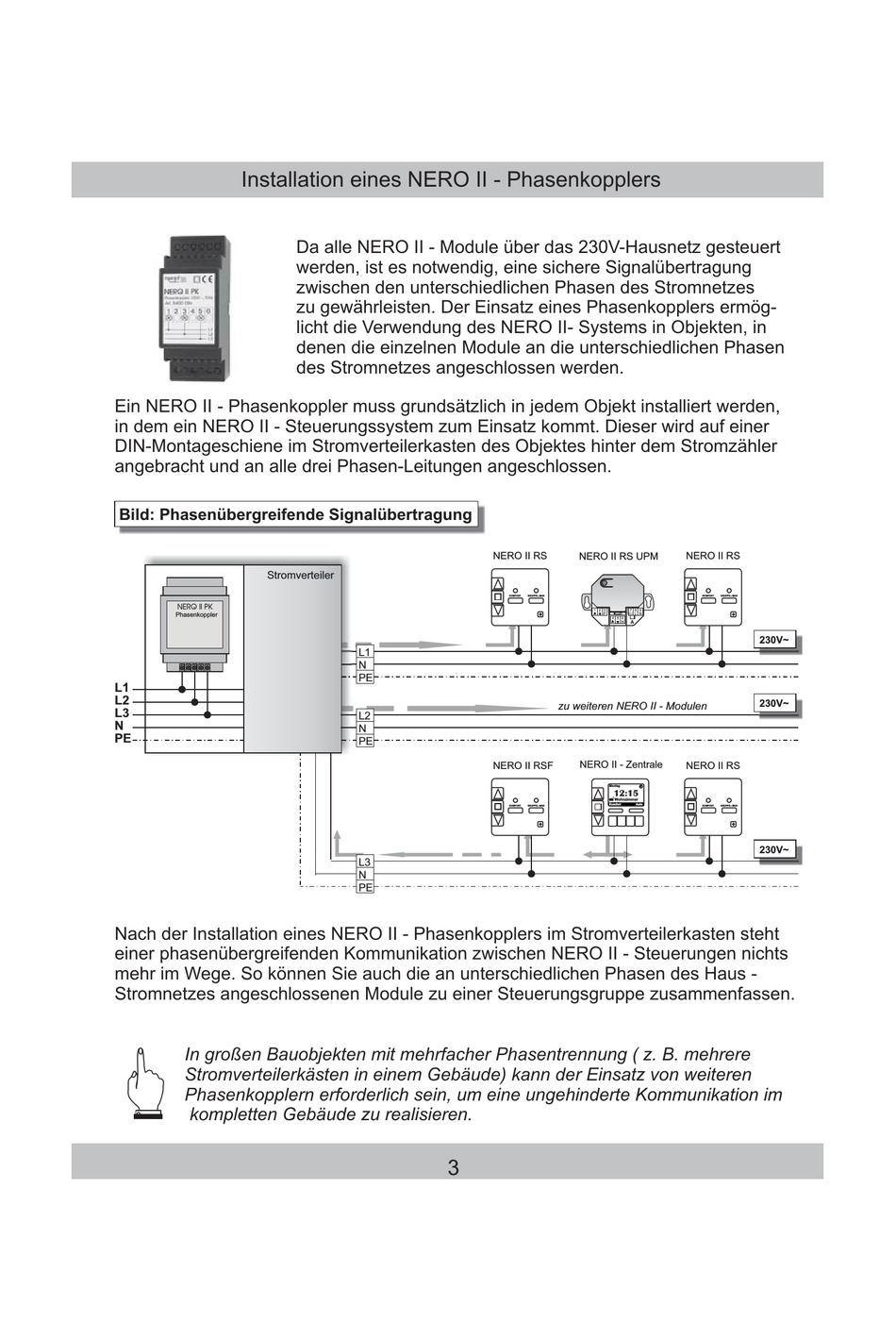

Installation eines NERO II - Phasenkopplers
Ein NERO II - Phasenkoppler muss grundsätzlich in jedem Objekt installiert werden,
in dem ein NERO II - Steuerungssystem zum Einsatz kommt. Dieser wird auf einer
DIN-Montageschiene im Stromverteilerkasten des Objektes hinter dem Stromzähler
angebracht und an alle drei Phasen-Leitungen angeschlossen.
Bild: Phasenübergreifende Signalübertragung
Stromverteiler
NERO II PK
Phasenkoppler
L1
L2
L3
N
PE
Nach der Installation eines NERO II - Phasenkopplers im Stromverteilerkasten steht
einer phasenübergreifenden Kommunikation zwischen NERO II - Steuerungen nichts
mehr im Wege. So können Sie auch die an unterschiedlichen Phasen des Haus -
Stromnetzes angeschlossenen Module zu einer Steuerungsgruppe zusammenfassen.
In großen Bauobjekten mit mehrfacher Phasentrennung ( z. B. mehrere
Stromverteilerkästen in einem Gebäude) kann der Einsatz von weiteren
Phasenkopplern erforderlich sein, um eine ungehinderte Kommunikation im
kompletten Gebäude zu realisieren.
Da alle NERO II - Module über das 230V-Hausnetz gesteuert
werden, ist es notwendig, eine sichere Signalübertragung
zwischen den unterschiedlichen Phasen des Stromnetzes
zu gewährleisten. Der Einsatz eines Phasenkopplers ermög-
licht die Verwendung des NERO II- Systems in Objekten, in
denen die einzelnen Module an die unterschiedlichen Phasen
des Stromnetzes angeschlossen werden.
L1
N
PE
L2
N
PE
L3
N
PE
3
NERO II RS
NERO II RS UPM
KOMFORT
GRUPPE MAN
zu weiteren NERO II - Modulen
NERO II - Zentrale
NERO II RSF
¿
Montag
12:15
â
Wohnzimmer
Komfort
Auto
KOMFORT
GRUPPE MAN
NERO II RS
KOMFORT
GRUPPE MAN
230V~
230V~
NERO II RS
KOMFORT
GRUPPE MAN
230V~
