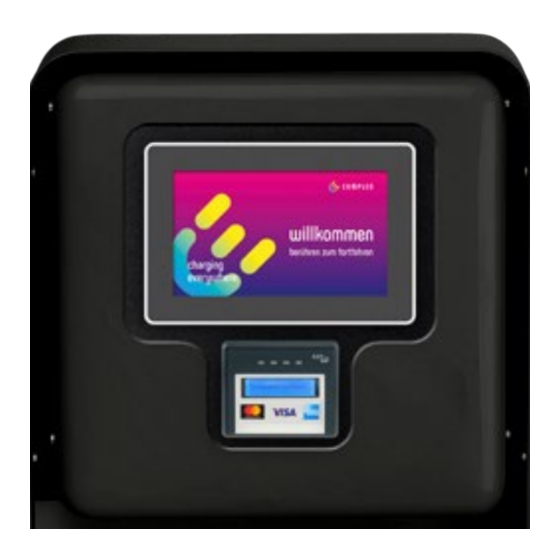

- Seite 1 Installations- und Montageanleitung Compleo X-pay 205041-d 10/2021...
- Seite 2 2/10...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Allgemeines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 1.1 Einleitung . -
Seite 4: Allgemeines
Prüfen Sie vor jedem Ladevorgang, ob das 1 .1 Einleitung Ladekabel oder die Kontakte der Ladeste- cker beschädigt sind. Verwenden Sie kein Bevor Sie das Compleo X-pay Bezahlterminal in beschädigtes Ladekabel. Es besteht die Betrieb nehmen, lesen Sie sich dieses Doku- Gefahr eines elektrischen Schlages! ment sorgfältig durch und befolgen Sie die... -
Seite 5: Montage
Ladestation niemals mit scharfen Reini- gungsmitteln, Wasser- oder Dampfstrahl- reinigern. • Tauchen Sie das Ladekabel niemals in Flüssigkeiten. • Montage, elektrischer Anschluss, Inbe- triebnahme, Instandhaltung und Repara- tur dürfen nur durch eine ausgebildete Elektrofachkraft durchgeführt werden. Die Elektrofachkraft muss im Installateurver- zeichnis eingetragen sein. -
Seite 6: Gießen Eines Eigenen Fundaments Mit Fundamentplatte
Abbildung 2: Fertigfundament - Seitenansicht Abbildung 5: Fundamentplatte - Draufsicht Für das Gießen eines eigenen Fundaments mit Fundamentplatte gehen Sie wie folgt vor: Abbildung 3: Fertigfundament - Draufsicht Heben Sie für das Fundament eine Baugru- be aus, die in der Fläche mindestens 100 x 80 cm und in der Tiefe mindestens 60 cm beträgt. -
Seite 7: Elektrischer Anschluss
Tragen Sie das Ergebnis der Prüfung in ein Setzen Sie die Kunststoffabdeckung auf das Prüfprotokoll ein. Ein Prüfprotokoll erhal- Vollmetallgehäuse. ten Sie auf Anfrage von Compleo Connect GmbH. Befestigen Sie an den Seiten die Kunststoff- abdeckung mit Hilfe der vier metrischen •... -
Seite 8: Technische Daten
6 Technische Daten Bauart Bezahlterminal Ladeleistung 1 A, 230 V, 1-phasig Abmessungen 300 x 300 x 165 mm (H x B x T) Gewicht ca. 7,5 kg Steuersicherung 1-polig, B6 Gehäuse abschließbar Optional Schnittstellen Ethernet RJ45, RS485 Protokolle Modbus TCP/RTU Lagertemperaturbereich -30 bis +70°C Betriebstemperaturbe-... - Seite 10 Kontakt Compleo Connect GmbH Paderborner Straße 76 D-33189 Schlangen T: +49 5252 9889220 ©2021 Compleo. Alle Rechte vorbehalten. info@compleo-cs.com Dieses Dokument darf ohne schriftliche Genehmigung weder ganz www.compleo-cs.com noch auszugsweise kopiert oder in jeglicher Art und Form reprodu- ziert werden. Alle Abbildungen in dieser Montageanleitungen dienen nur als Beispiel und können von dem ausgelieferten Produkt ab-...
