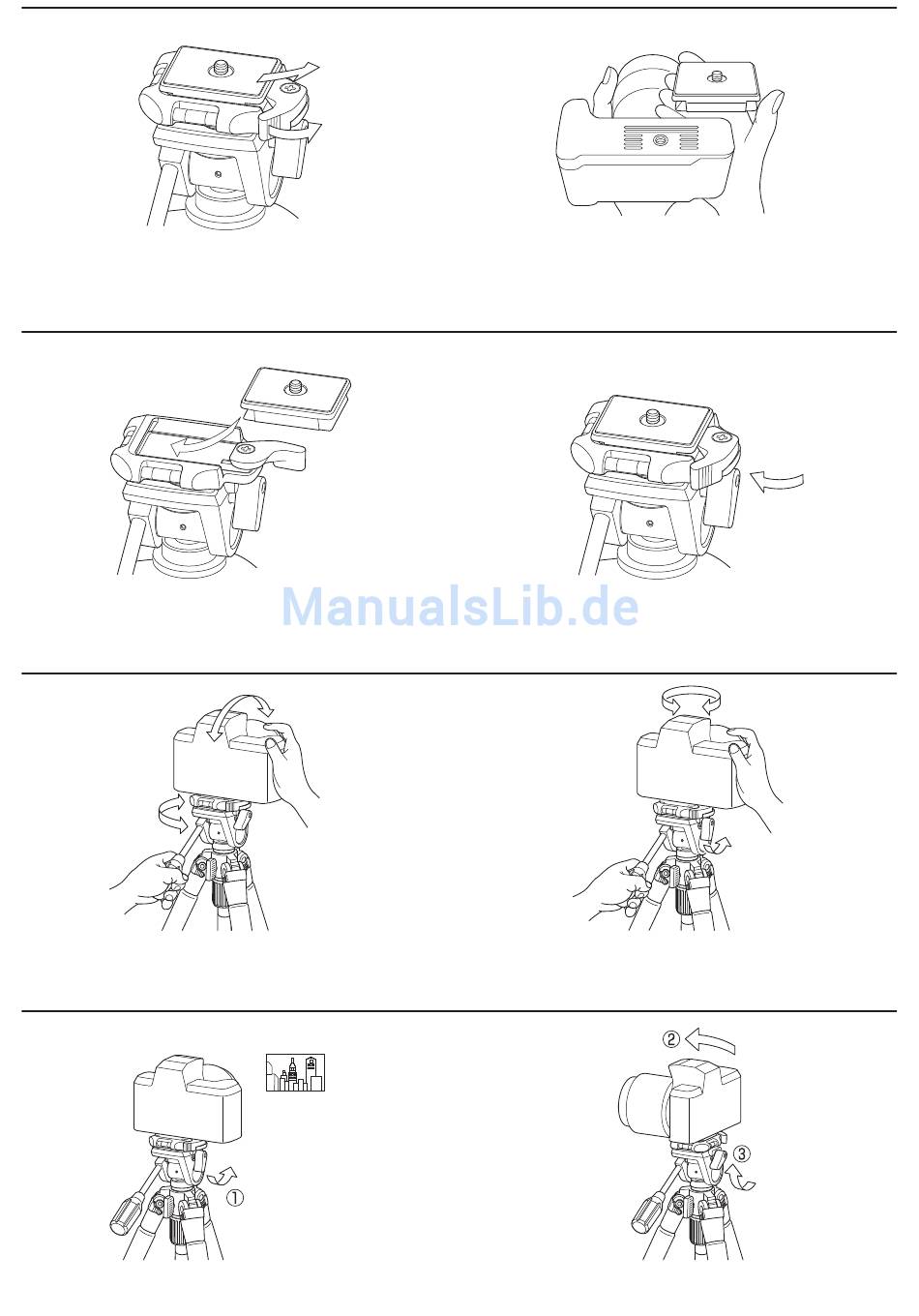

Anbringen der Kamera
Um die Schnellklemmplatte abnehmen zu können, müssen Sie zum Entriegeln
den Arretierungshebel nach außen schwenken.
In dieser Position bleibt der Hebel automatisch fixiert; versuchen Sie bitte nicht,
ihn mit Gewalt zurückzudrücken!
Zur Befestigung der Schnellklemmplatte (samt aufgeschraubter Kamera)
schieben Sie die Schnellklemmplatte von rechts in die Führung, wo sie dann
automatisch festgehalten wird, wenn sie ganz eingerastet ist.
Handhaben des Neigers
Wenn Sie den Schwenk- und Neigehandgriff durch Linksdrehung gelockert
haben, können Sie die Kamera gleichzeitig oder wahlweise sowohl auf und
ab neigen als auch nach links und rechts schwenken.
Umstellen für Hochformataufnahmen
1. Entriegeln Sie den Arretierungshebel der Kameraplatte durch Schwenken
nach unten in annähernd senkrechte Position.
Setzen Sie die Befestigungsschraube der Schnellklemmplatte in das Gewinde
am Boden Ihres Kameragehäuses ein. Klappen Sie die Flügelschraube auf der
Unterseite der Schnellklemmplatte auf und schrauben Sie damit die Kamera
an der Schnellklemmplatte fest.
Drücken Sie den Arretierungshebel fest an, um die Schnellklemmplatte samt
Kamera sicher festzuklemmen.
Wenn Sie den Arretierungshebel der Kameraplatte nach unten schwenken,
bis er senkrecht nach unten zeigt, können Sie die Kamera samt Kameraplatte
um die senkrechte Achse verdrehen.
2. Drehen Sie die Kamera um 90° nach links zur Seite.
3. Ziehen Sie den Arretierungshebel der Kameraplatte wieder fest.
