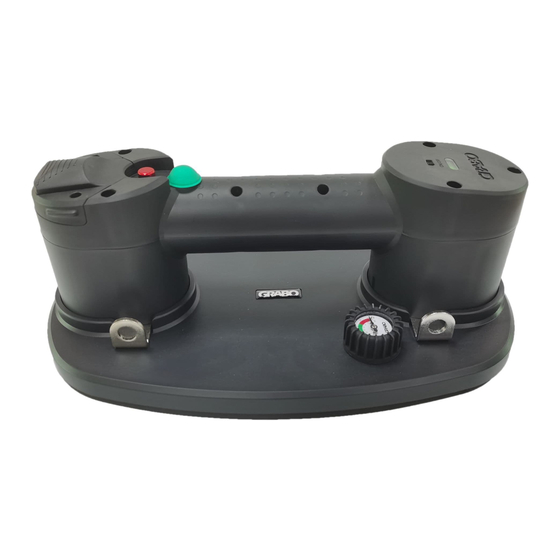

Grabo Nemo Gebrauchsanleitung
  1. Anleitungen
  2. Marken
  3. Grabo Anleitungen
  4. Werkzeuge
  5. NEMO
  6. Gebrauchsanleitung

Grabo Nemo Gebrauchsanleitung

Vorschau ausblenden Andere Handbücher für Nemo:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
MANUAL
HANDLEIDING
GEBRAUCHSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Grabo Nemo

Inhaltszusammenfassung für Grabo Nemo

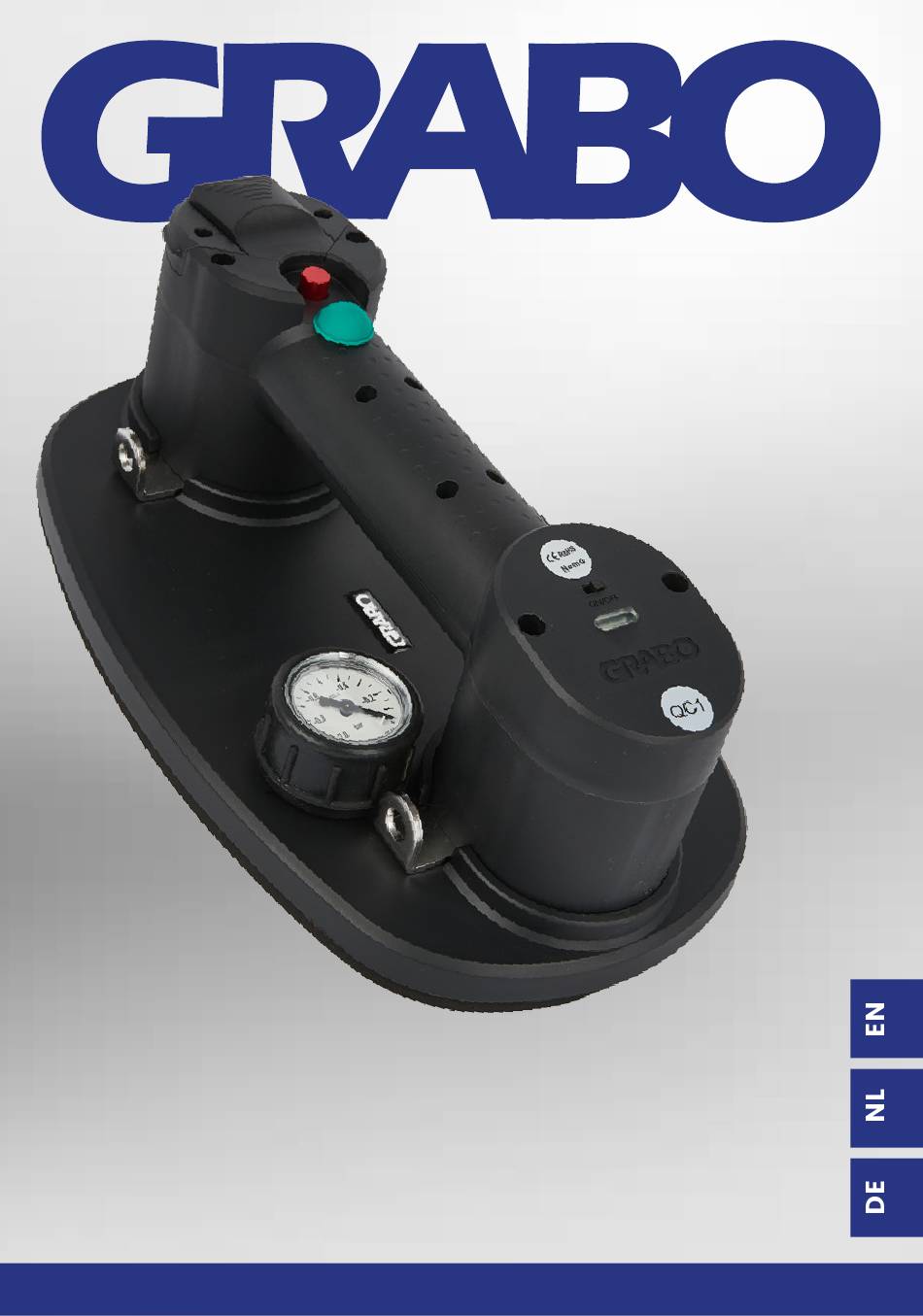

  • Seite 1 MANUAL HANDLEIDING GEBRAUCHSANLEITUNG...

  • Seite 2: Functional Description And Specifications

    Battery voltage 14.8V Li-ion Battery cell specification 2.2Ah The Grabo features up to 170 kg (375 lbs) of grabbing force, and Rated power can secure to almost any surface, enabling you to handle un- Dimensions 297 x 181 x 115mm wieldly loads quicker and more safely than ever before, all while (11.7 x 7.1 x 4.5 inches)

  • Seite 3: Safety Warnings

    If the grabo’s sealing force begins to noticeably decrease while the battery is fully charged, check the rubber foam seal for wear and tear or damage. Do not attempt to lift anything with the grabo until you have replaced the seal.

  • Seite 4: Replacing The Filter

    To remove the battery pack from the grabo, slide it forward, 1. Connect the mains plug of the bat- away from the body of the grabo to release it, and then lift it up tery charger to an electrical outlet. and out of the battery compartment.
  • Seite 5 Clean or replace the air filter regularly! See page 6. If your grabo is damaged or faulty, have it repaired by an authorized Caution: Using the grabo while the battery is low may result in service technician. injury and damage to the materials being lifted.
  • Seite 6 14.8V Li-ion gipsplaten tot het verplaatsen van meubels en grote apparaten. Batterij specificatie 2.2Ah Nominaal vermogen De Grabo heeft een hefvermogen van maximaal 170 kg en kan Afmetingen 297 x 181 x 115mm op vrijwel elk oppervlak worden vastgezet, waardoor u lastige (11.7 x 7.1 x 4.5 inches) ladingen sneller en veiliger dan ooit tevoren kunt hanteren, terwijl Netto gewicht (incl. Batterij)
  • Seite 7 Grabo veiligheid • De Grabo is niet ontworpen of bedoeld om mensen op welke ma- nier dan ook te laten klimmen of te beveiligen. Het gebruik van dit product voor klimmen of enig ander onbedoeld doel kan letsel of de dood tot gevolg hebben.

  • Seite 8: Filter Vervangen

    2 Sluit de oplader aan op de batterij. De batterij begint Om de accu in de Grabo te vervangen, plaatst u het terug in het op te laden zodra deze op batterijcompartiment en drukt u de schuif terug in de richting de oplader is aangesloten van de behuizing om het in de positie te vergrendelen.

  • Seite 9: Problemen Oplossen

    Grabo kan Reinig of vervang regelmatig het luchtfliter! Zie pag 14. worden gebruikt. Als uw Grabo beschadigd of defect is, laat het dan repareren door een erkende servicemonteur. Let op: Het gebruik van de Grabo, terwijl de batterij bijna Leeg is, kan leiden tot letsel en schade aan de materialen die worden Let op: de Grabo mag in geen geval worden geopend voor opgetild.

  • Seite 10: Technische Spezifikationen

    Beschreibung und Spezifikationen Verwendungszweck Technische Spezifikationen Der Nemo Grabo ist ein voll mobiler elektrischer Vakuum Hands- Nemo Grabo. auger, der eine Haltekraft von bis zu 170 kg hat und sich auf fast jeder Oberfläche ansaugen kann. Akkuspannung 14,8V Li-ion Akkukapazität 2.2 AH Der Grabo kann praktisch alles heben, bewegen und platzieren, Saugleistung von Fliesen, Trockenbauplatten und Betonsteinen bis hin zu Abmessungen 297 x 181 x 115mm Möbeln und großen Elektrogeräten. Nettogewicht (mit Akku) 1,5kg Einsatz Temperatur 0 ° C-60 ° C Arbeitszeit (vollgeladen) 1,5 Stunden Packliste Ihr Nemo Grabo wird mit folgendem Zubehör geliefert: Max Hebekraft (Sehe seite 27 für mehr daten )

  • Seite 11: Sicherheitswarnung

    Verschleiß oder Beschädigung. Versuchen Sie nicht, etwas mit dem Grabo zu heben bis Sie die Gummischaumdichtung ersetzt haben. Akku Sicherheit • Verwenden Sie nur den Akku, der mit Ihrem Grabo geliefert wurde. • Wenn der Akku nicht in Gebrauch ist, halten Sie ihn von anderen Metallgegenständen wie Papierklammern, Münzen, Schlüssel, Nägeln und Schrauben fern, um einen Kurzschluss zu vermeiden. • Der Akku sollte in einem Temperaturbereich von 0°C-45°C gelagert werden. • Verbinden eines Gurtes mit dem Nemo Grabo Öffnen Sie den Akku nicht. • Schützen Sie den Akku vor Hitze, vermeiden Sie direkte Sonnen- 1. Die vier Metallösen rund um den Griff des Grabo dienen zur Befesti- einstrahlung und Feuer. • Wenn ein Akku defekt ist, kann Flüssigkeit entweichen und mit gung des Hub-Tragebandes. angrenzenden Komponenten in Kontakt kommen. • Das Ladegerät ist nicht wasserdicht. 2. Sichern Sie jeweils eine der • Vor dem Gebrauch, überprüfen Sie das Ladegerät, Kabel und Stecker.

  • Seite 12: Filter Wechseln

    Beschreibung des Grabo Das Ersetzen der Gummi- Aufladen des Akkus. schaumdichtung Der Akku wird in einem teilgeladenen Zustand mit Ihrem Grabo 1. Entfernen Sie die beschädig- geliefert und muss vor dem ersten Gebrauch vollkommen auf- te oder verbrauchte Gummi- geladen werden. Die Ladedauer beträgt ca. 2 Stunden. Wenn der schaumdichtung indem Sie an dieser ziehen.

  • Seite 13: Wartung

    Grenzwerte. Daher unterliegen die Akkus weder nationalen noch inter- glatten Fliesen und Marmor können Sie den grünen Knopf nationalen Vorschriften für gefährliche Stoffe, weder als Einzelkomponente wieder drücken, um den Motor der Vakuumpumpe ab- noch, wenn sie in Ihrem Grabo eingesetzt sind. zuschalten. Der Grabo hält bei glatten Oberflächen auch Die Vorschriften für Gefahrgut können jedoch beim Transport mehrerer ausgeschaltet ein Vakuum von ca. einer Stunde. Akkus relevant sein. In diesem Fall kann es notwendig sein, besondere • Beim Anheben leicht poröser Materialien wie Holz, Rigips- Bedingungen zu erfüllen. platten, Beton oder Pappe, sollten Sie den Motor der Entsorgung Ihres Grabo Vakuumpumpe eingeschaltet lassen, um die Saugleistung sicherzustellen. Ihr Grabo und das Zubehör sollte umweltgerecht entsorgt bzw. recycelt werden. 4. Wenn Sie das angesaugte Material wieder lösen möchten, drücken Sie den roten Knopf zum Lösen.
  • Seite 14 Nemo Grabo - Kit Pressure to perpendicular lifting force conversion Standard included: For a more accurate estimation, check the pressure gauge on your Grabo and use the table below to convert pressure values to max lifting force values. (Parallel holding force values can be calculated using the P/P ratio provided above for different materials.) Pressure (bar) Max perpendicular holding force -0.8 170kgf / 374 lbsf -0.6 128kgf / 281 lbsf -0.4 85kgf / 187 lbsf -0.2 43kgf / 94 lbsf -0.1...
  • Seite 15 +31 (0)85-130 5887 info@topspininternational.nl www.grabo.eu...
