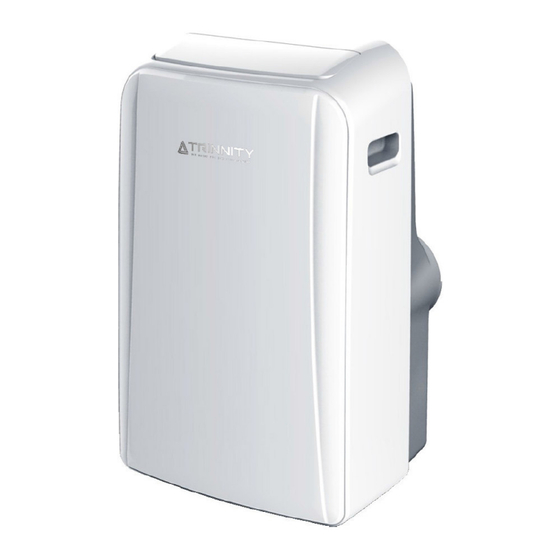

TRINNITY KLMO35 Montage- Und Betriebsanleitung
Mobiles raumklimageräte
Verwandte Anleitungen für TRINNITY KLMO35
Inhaltszusammenfassung für TRINNITY KLMO35

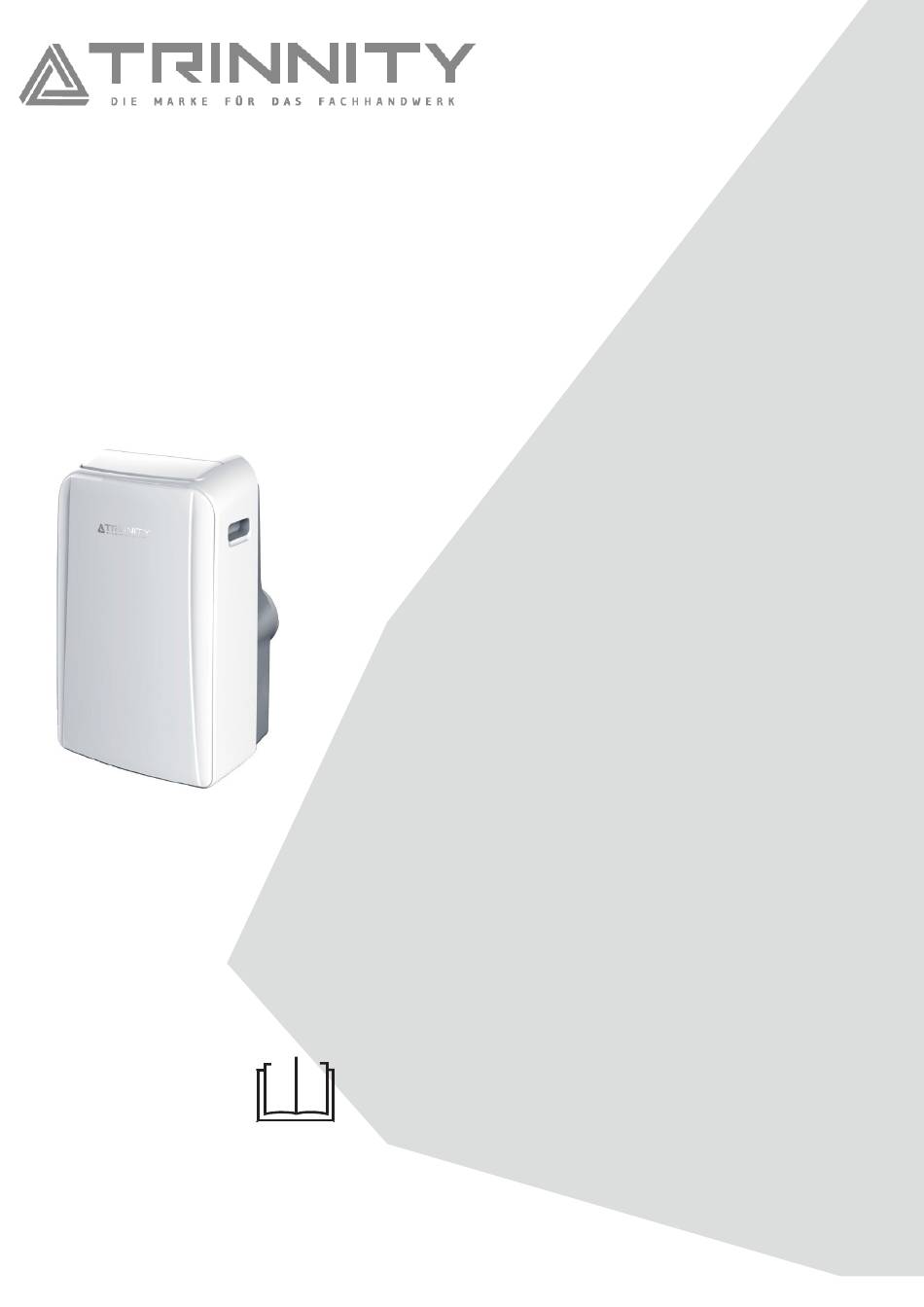

- Seite 1 MONTAGE- UND BETRIEBSANLEITUNG MOBILES RAUMKLIMAGERÄT KLMO35 WICHTIGER HINWEIS: Lesen Sie diese Anleitung sorgfältig durch, bevor Sie Ihr neues Klimagerät installieren oder in Betrieb nehmen. Bewahren Sie diese Montage- und Betriebsanleitung auf, damit sie bei Bedarf zur Verfügung steht.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheit Sicherheit ................................... 03 Einbaubeschreibung Vorbereitung ................................11 Konstruktionshinweis ............................... 11 Umgebungstemperatur für den Betrieb des Gerätes ..................11 Installation des Abluftschlauchs ..........................11 Die Wahl des richtigen Standortes ........................12 Information zur Energieeffizienz ......................... 12 Benötigte Werkzeuge ............................. 13 Zubehör .................................. -
Seite 3: Sicherheit
Sicherheit Lesen Sie die Sicherheitshinweise vor Inbetriebnahme und Montage. Um Tod oder Verletzung des Benutzers oder anderer Personen sowie Sachschäden zu vermeiden, sind die folgenden Anweisungen zu befolgen. Unsachgemäße Bedienung durch Nichtbeachtung der Anweisungen kann zu Tod, Verletzung oder Beschädigung führen. ACHTUNG WARNUNG Dieses Symbol weist auf die Möglichkeit von... - Seite 4 Bei Gewitter muss die Stromversorgung unterbrochen werden, um Schäden an dem Gerät durch Blitzeinschlag zu vermeiden. Ihre Klimaanlage sollte so benutzt werden, dass sie vor Feuchtigkeit geschützt ist; z. B. Kondenswasser, Spritzwasser usw. Bewahren Sie die Klimaanlage nicht an einem Ort auf, an dem sie herunterfallen oder in Wasser oder andere ...
-
Seite 5: Entsorgung
Trennen Sie das Gerät vom Stromnetz, sollten ungewöhnliche Geräusche, Gerüche oder Rauch aus dem Gerät austreten. Drücken Sie die Tasten auf dem Bedienfeld nur mit den Fingern. Entfernen Sie keine festen Abdeckungen. Verwenden Sie dieses Gerät niemals, wenn es nicht ordnungsgemäß ... -
Seite 6: Warnung Bei Der Verwendung Von R32/R290 Kältemittel
WARNUNG bei der Verwendung von R32/R290 Kältemittel Verwenden Sie keine anderen als die vom Hersteller empfohlenen Mittel, um den Abtauvorgang zu beschleunigen oder das Gerät zu reinigen. Das Gerät ist in einem Raum ohne ständig betriebene Zündquellen (z. B. offene Flammen, ein in Betrieb ... - Seite 7 Transport von Geräten, die brennbare Kältemittel enthalten. Siehe Transportvorschriften Kennzeichnung Geräten Schildern Siehe regionale Vorschriften Entsorgung von Geräten mit brennbaren Kältemitteln Siehe nationale Vorschriften Lagerung von Ausrüstung/Geräten Die Lagerung der Geräte sollte gemäß den Anweisungen des Herstellers erfolgen. 5. Lagerung von verpackten (unverkauften) Geräten Der Schutz der Lagerverpackung sollte so ausgeführt sein, dass eine mechanische Beschädigung der äußeren Verpackung im Inneren keine Undichtigkeit der Kältemittelfüllung verursacht.
- Seite 8 Kontrollen an der Kälteanlage Werden elektrische Komponenten ausgetauscht, so müssen sie für den Zweck und die korrekte Spezifikation geeignet sein. Zu jeder Zeit sind die Wartungs- und Instandhaltungsrichtlinien des Herstellers zu beachten. Wenden Sie sich im Zweifelsfall an die technische Abteilung des Herstellers. Bei Anlagen mit brennbaren Kältemitteln sind folgende Kontrollen durchzuführen: Die Füllmenge richtet sich nach der Raumgröße, in der die kältemittelhaltigen Teile eingebaut sind;...
- Seite 9 Kabeltechnik Stellen Sie sicher, dass die Verkabelung keinem Verschleiß, keiner Korrosion, keinem übermäßigen Druck, keinen Vibrationen, keinen scharfen Kanten oder anderen schädlichen Einflüssen ausgesetzt wird. Bei der Prüfung sind auch die Auswirkungen von Alterung oder ständigen Vibrationen durch Quellen wie Kompressoren oder Lüfter zu berücksichtigen.
- Seite 10 14. Außerbetriebnahme Vor der Durchführung dieses Verfahrens ist es wichtig, dass der Techniker mit dem Gerät und allen Einzelheiten vertraut ist. Es wird empfohlen alle Kältemittel sicher zurückzugewinnen. Vor der Durchführung der Aufgabe ist eine Öl- und Kältemittelprobe zu entnehmen, falls vor der Wiederverwendung des zurückgewonnenen Kältemittels eine Analyse erforderlich ist.
-
Seite 11: Einbaubeschreibung
Einbaubeschreibung Vorbereitung HINWEIS: Alle Abbildungen in dieser Anleitung dienen nur zu Erklärungszwecken. Ihr Gerät kann sich leicht unterscheiden. Die tatsächliche Form ist maßgebend. Das Gerät kann über das Bedienfeld des Geräts allein oder mit der Fernbedienung gesteuert werden. Dieses Handbuch enthält keine Anleitung für die Fernbedienungsfunktionen. Weitere Informationen finden Sie in der mit dem Gerät gelieferten Bedienungsanleitung für Fernbedienung. -
Seite 12: Die Wahl Des Richtigen Standortes
Die Wahl des richtigen Standortes Ihr Installationsort sollte die folgenden Anforderungen erfüllen: Stellen Sie sicher, dass Sie das Gerät auf einer ebenen Unterlage installieren, um Geräusche und Vibrationen zu minimieren. Das Gerät muss in der Nähe eines geerdeten Steckers installiert werden und der ... -
Seite 13: Benötigte Werkzeuge
Warum ist die Kühlleistung bei neueren Modellen geringer als bei älteren Geräten? Gemäß den gesetzlichen Bestimmungen müssen Hersteller die Kühlleistung anhand eines speziellen Testverfahrens berechnen, das erst kürzlich geändert wurde. Modelle, die vor 2017 hergestellt wurden, wurden nach einem anderen Verfahren getestet und die Kühlleistung wird anders gemessen als bei den Modellen der Vorjahre. -
Seite 14: Fenstereinbausatz
Andere Regionen Form Form Menge Zubehörname Menge Zubehörname Geräteadapter 1 Stk. Sicherheitshalterung und 2 Schrauben 1 Stk.(*) Abluftschlauch 1 Stk. Ablaufschlauch 1 Stk. 1 Stk.(*) 1 Stk. Fensterschieberegleradapter Netzkabelschnalle 1 Stk.(*) 1 Stk.(*) Fensterschieberegler A Mutterschraube Fernbedienung und Batterie Fensterschieberegler B 1 Stk.(*) 1 Stk.(*) (nur für Modelle mit Fernbedienung) - Seite 15 Wandeinbau Stellen Sie eine Wandöffnung 125 mm (Loch) für den Wandabluftadapter B her. Befestigen Sie den Wandabluftadapter B mit den vier im Set enthaltenen Dübeln und Schrauben an der Wand. Verbinden Sie den Abluftschlauch mit dem Wandabluftadapter B. Position der Dübel HINWEIS: Decken Sie das Loch mit Wandabluftadapter B der Adapterkappe ab, wenn Sie es...
-
Seite 16: Bedienungsanleitung
Bedienungsanleitung Funktionen des Bedienfelds HINWEIS: Die folgenden Bedienfelder dienen nur zu Erklärungszwecken. Das Bedienfeld des von Ihnen gekauften Geräts kann je nach Modell leicht abweichen. Ihr Gerät enthält möglicherweise nicht alle Anzeigen oder Tasten. Die tatsächliche Form ist maßgebend. HINWEIS: Bei einigen Modellen anstatt °F. -
Seite 17: Betriebsanleitung
um die WLAN-Funktion einzuschalten, und das Bei einigen Modellen leuchten bei Auswahl von LED-DISPLAY leuchtet 3 Sekunden lang auf. AUTO Lüfterdrehzahl alle Lüfteranzeigen auf HINWEIS: Wenn Sie die WLAN-Funktion neu HINWEIS: Drücken Sie diese Taste 3 Sekunden um starten, kann es einige Zeit dauern, bis eine die ION-Funktion zu starten. -
Seite 18: Lüfter-Betrieb
Hinweis: Bei einigen Modellen kann die um das Auto-Off-Stopp-Programm zu starten. Die TIMER Lüfterdrehzahl im HEIZ-Modus nicht eingestellt OFF-Anzeige leuchtet auf. Drücken Sie die Oben-Taste (+) werden. oder Unten-Taste gewünschte Zeit auszuwählen. Drücken Sie die TIMER-Taste innerhalb von ENTFEUCHTUNGSN-Betrieb 5 Sekunden erneut, um das Auto-On-Start-Programm zu ·... -
Seite 19: Einstellung Der Luftstromrichtung
dass keine Knicke vorhanden sind, die den Wasserfluss EINSTELLUNG DER LUFTSTROMRICHTUNG behindern. Stecken Sie das Schlauchende in den Abfluss und Die Lamelle des Luftauslasses kann (automatisch) eingestellt achten Sie darauf, dass das Schlauchende nach unten zeigt, werden: damit das Wasser reibungslos fließt. Wird Ablaufschlauch nicht ·... -
Seite 20: Wartung
Wartung Sicherheit · Ziehen Sie immer den Stecker aus der Steckdose, bevor Sie das Gerät reinigen oder warten. · Verwenden Sie zum Reinigen des Geräts KEINE entzündbaren Flüssigkeiten oder Chemikalien. · Reinigen Sie das Gerät NICHT unter fließendem Wasser – Kurzschlußgefahr!. ·... -
Seite 21: Tipps Zur Fehlerbehebung
Tipps zur Fehlerbehebung Problem mögliche Ursache Lösung Der Wasserauffangbehälter ist voll. Schalten Sie das P1 Fehlercode Gerät aus, lassen Sie das Wasser aus dem Wasserauf- Gerät schaltet sich fangbehälter ab und starten Sie das Gerät neu. nicht ein, wenn die Taste ON/OFF Im Modus COOL: Stellen Sie die Temperatur neu ein... - Seite 22 Das Design und die technischen Daten können ohne vorherige Ankündigung zur Produktverbesserung geändert werden. Wenden Sie sich für Einzelheiten an die Verkaufsagentur oder den Hersteller. Aktualisierungen der Anleitung werden ggf. auf der Service-Website hochgeladen, vergewissern Sie sich hier der neuesten Version. MA_TVKLMO35_2020_01...
