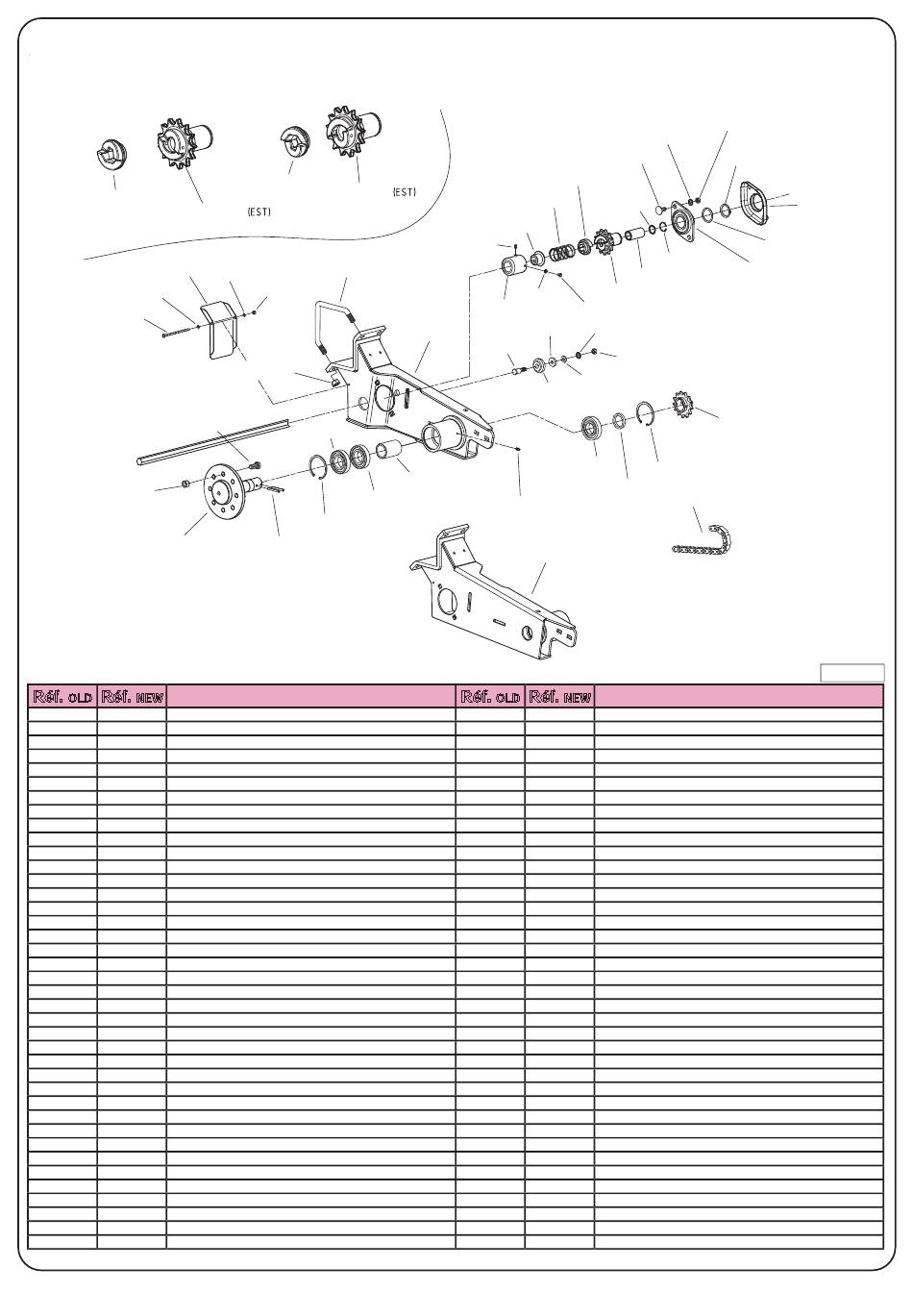

BLOC ROUE ARRIÈRE «R3» (1)
30048017
30066974
30090442
30620032
30511009
30512078
10609024
41081395
Réf. Réf.
OLD NEW
10132028 Chaîne 13N 54 rouleaux
10161057 Roulement pour moyeu de bloc roue >06
10161059 Roulement 6208 SS
10161075 Palier applique en tôle Ø40
10118 10163000 Graisseur droit M6
1551 10174040 Anneau élastique extérieur Ø40
10175033 Anneau élastique intérieur Ø32
4246 10175080 Anneau élastique intérieur Ø80
4319 10200044 Galet tendeur de chaîne sur bloc roue
10200262 Carter de palier
10590084 Vis TBHC M6 x 10 à embase
10603006R Écrou frein M6
1277.3 10609024 Écrou EA M14
10629007 Rondelle AZ Ø6 inox
10629013 Rondelle AZ Ø12
20053730 Tube entretoise de roulement (3 roulement 6208)
20081393 Pignon moteur 13 dents
30048017 Crabot baladeur droit (bloc roue renforcé R3)
30048019 Crabot baladeur gauche (bloc roue renforcé R3)
30066973 Crabot pignon R3 estampé (G ou AD)
30066974 Crabot pignon R3 estampé (D ou AG)
4320 30070030 Axe galet tendeur sur bloc roue
30090442 Carter bloc roue renforcé (R3)
30150016 Ressort R96
30172096 Goupille élastique Ø6 x 55
30511009 Vis H M6 x 120
30512078 Vis H M14 x 35
30562047 Vis TRCC M12 x 30
30600012 Écrou H M12
30600016R Écrou H M16
30620032 Rondelle Ø6,5 x 15 x 1
30621032 Rondelle Ø13 x 24 x 2
30621056 Rondelle Ø13 x 30 x 7
30624071 Rondelle Ø41 x 52 x 2
4501 30634019 Bride de serrage en V Ø16
40090408 Bague entretoise
41066962 Cache crabot (bloc roue renforcé R3)
41066981 Douille guide pour crabot (R3)
41066991 Rondelle de calage
68
30048019
30066973
30634019
30620032
10603006R
30600016R
10161057
10161059
10175080
30172096
Désignation
30048019
30150016
65100611
10163000
10629007
10590084
41066962
30621056
65046155
30070030
10200044
10161057
20053730
10163000
65046154
Réf. Réf.
OLD NEW
41081395
65046154
65046155
4312.a 65100611
30600012
10629013
30562047 10174040
41066991
10175033
10161075
41066981
30066974
10629013
30600012
30621032
20081393
10175080
40090408
10132028
Désignation
Moyeu de bloc roue Ø40 estampé
Bloc roue renforcé droit (R3)
Bloc roue renforcé gauche (R3)
Bague d'arrêt de ressort crabot
10200262
30624071
P02510052
