POMPDRUK EN LUCHTDEBIET

De brander is voorzien van een hydraulisch systeem dat bediend wordt door de bespaarder en
dat het maximum brandstofdebiet en de luchthoeveelheid met ongeveer 70% vermindert.

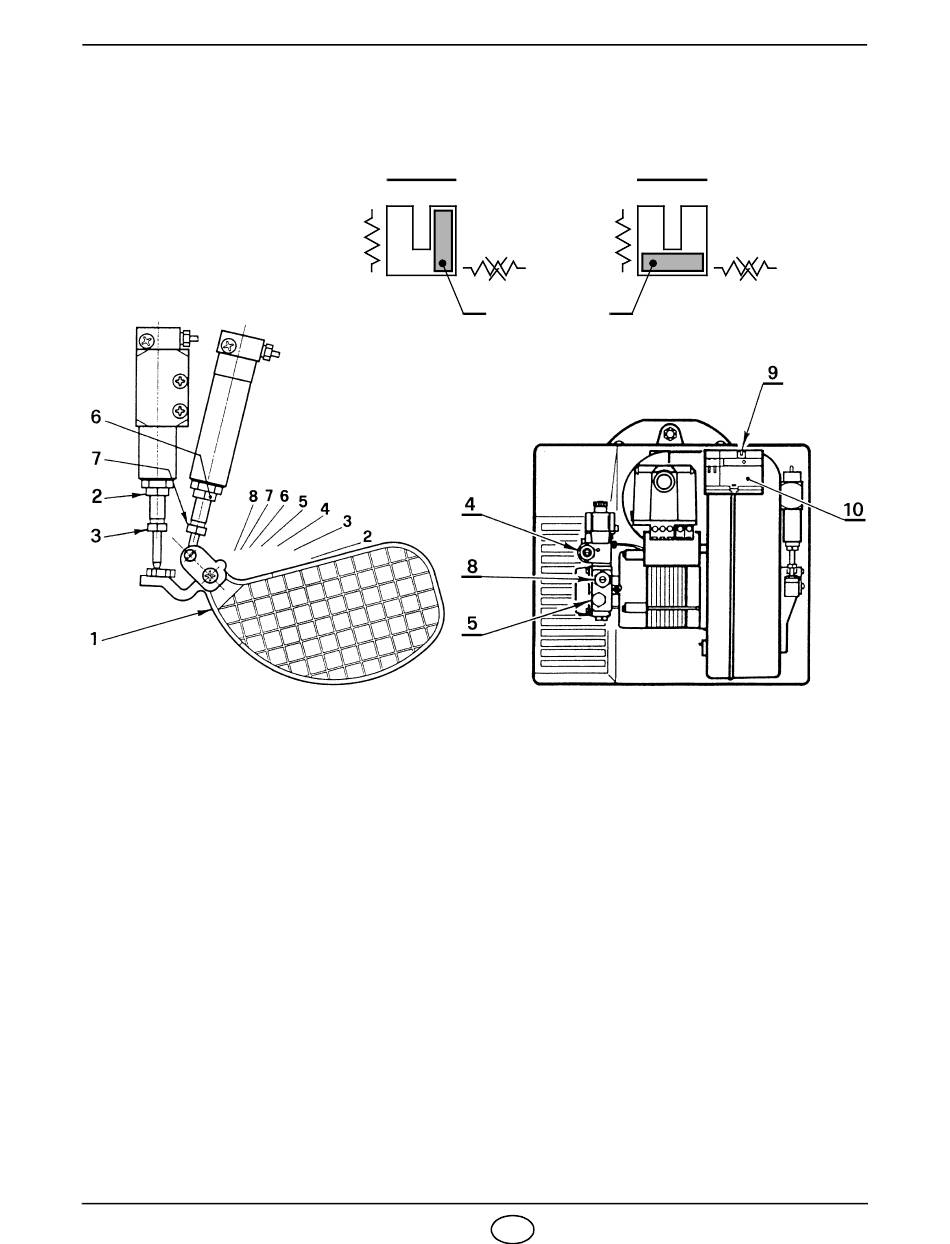

Detail A Detail B
II - I I II - I I
II II
9 9
S7353
S7354
REGELING 1° VLAMGANG
Regeling van de luchtklep: de kleine stekker (9) van de bespaarder (10) in stand I brengen,
(detail A). Zo werkt de brander permanent op de 1° vlamgang.
Moer (2) losdraaien en aan schroef (3) draaien tot de luchtklep (1) in de gewenste stand komt te
staan. Dan moer (2) opnieuw vastdraaien.
Regeling van de druk: die is in de fabriek voorgeregeld op 8 bar.
Als de druk moet worden verandert volstaat het om aan schroef (4) te draaien. De manometer, die
dient om de druk te meten, moet op de stop (5) worden gemonteerd.
REGELING 2° VLAMGANG
Regeling van de luchtklep: de kleine stekker (9) van de bespaarder (10) in stand II brengen,
(detail B). Zo werkt de brander permanent op de 2° vlamgang.
Moer (6) losdraaien en aan schroef (7) draaien toto de luchtklep (1) in de gewenste stand komt te
staan. Dan moer (6) opnieuw vastdraaien.
Regeling van de druk: die is in de fabriek voorgeregeld op 14 bar.
Als de druk moet worden verandert volstaat het om aan schroef (8) te draaien. De manometer, die
dient om de druk te meten, moet op de stop (5) worden gemonteerd.
