Kurzbeschreibung
Leistungsschalter/
Lasttrennschalter
14 | © 2021 ABB | 1SDH002083A1003 - ECN000119014 - Rev. A
Die Leistungsschalter Emax E4.2 haben eine Stahlstruktur, in der sich der Antrieb, die Polteile und weitere
Hilfskomponenten befinden.
Jedes Polteil ist von den anderen isoliert und enthält die Schaltstücke.
Er ist in zwei Typen lieferbar:
• feste Ausführung
• ausfahrbare Ausführung
In fester Ausführung verfügt er über eigene Anschlüsse für den Anschluss an den Leistungsstromkreis. (
Abbildung 17).
In ausfahrbarer Ausführung besteht er aus einem beweglichen Teil (Abbildung 18) und aus einem festen Teil
für den Anschluss über die eigenen Anschlüsse an den Leistungsstromkreis. (Abbildung 19).
Die Verbindung zwischen dem beweglichen Teil und dem festen Teil erfolgt über Trennkontakte, die auf dem
beweglichen Teil montiert sind.

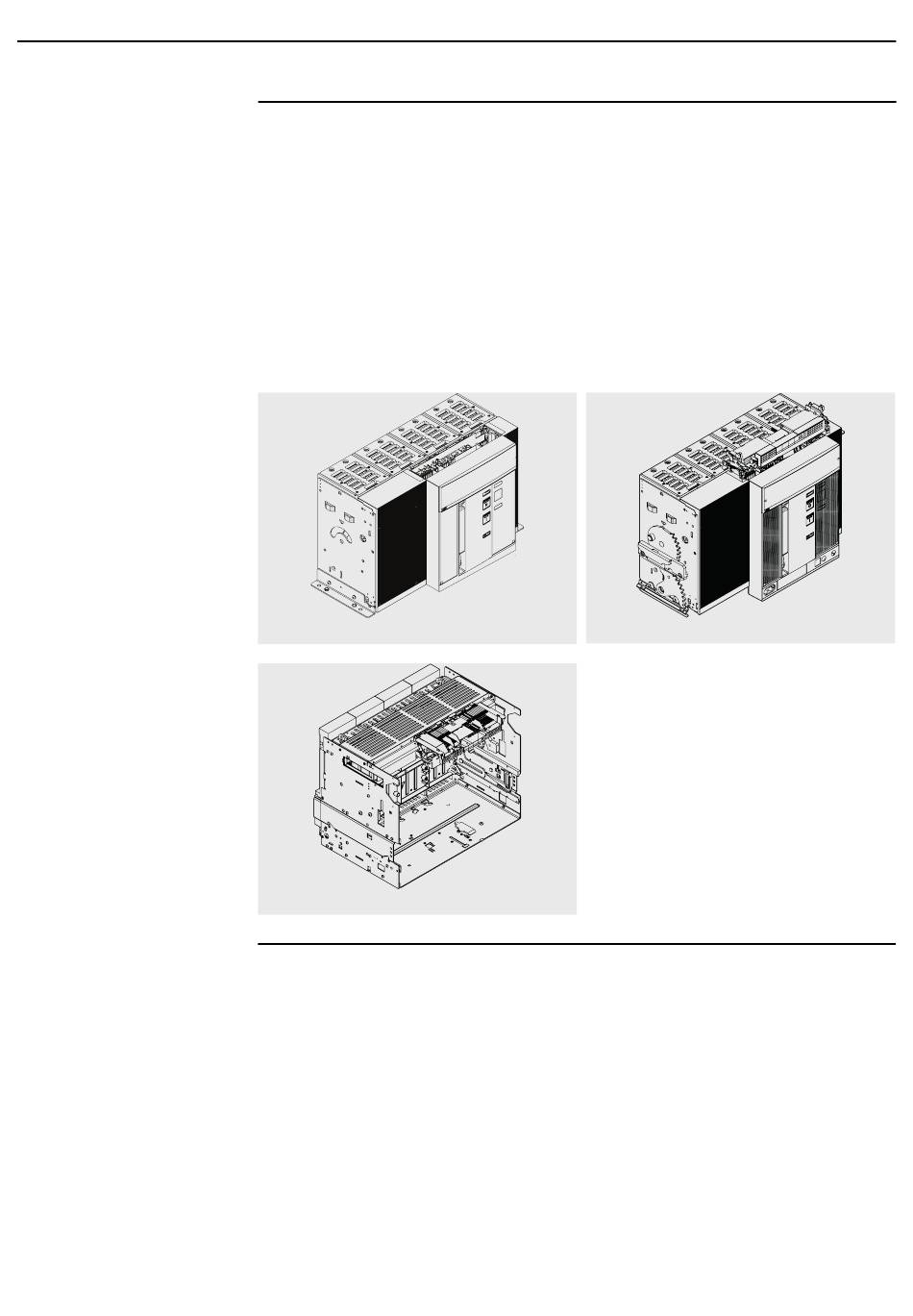

Abbildung 17
Abbildung 19
Abbildung 18
