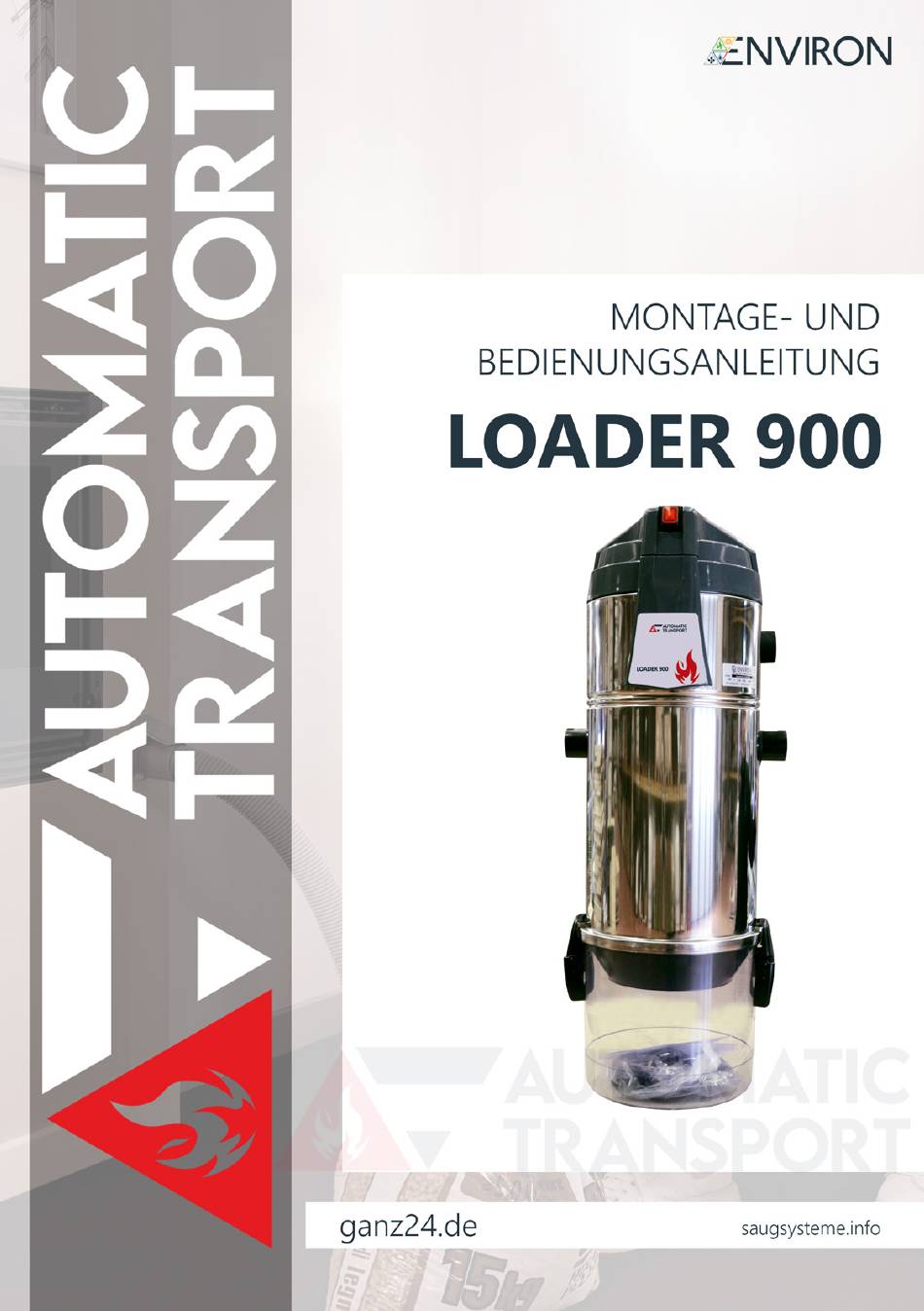

ENVIRON LOADER 900 Montage- Und Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für ENVIRON LOADER 900
- Seite 2 Innovation um zu vereinfachen ENVIRON hat sich als Ziel gesetzt, sämtliche Prokukte so installation- sfreundlich und bedienungsfreundlich zu gestalten, dass sowohl die Qua- lität gesteigert wird als auch die Installationszeit reduziert wird. Teil unserer Philosophie: Wir verbessern unsere Produkte ständig und optimieren sie.
-
Seite 3: Das Unternehmen
DAS Unternehmen ..von der Idee zum Produkt Unsere Kunden bekennen sich zu erneuerbaren Energien und ge- nießen gleichzeitig die Behaglichkeit und Nutzungskomfort unse- rer Produkte. Die Entwicklung unserer Produkte findet in diversen Forschungs- und Entwicklungsabteilungen statt, in der jede Phase von einem Team von Spezialisten begleitet wird, die sich mit der Optimierung befassen, um eine sich ständig weiterentwickelnde Produktion zu erreichen. -
Seite 4: Inhaltsverzeichnis
EXPLOSIONSZEICHNUNG DES PRODUKTS, TECHNISCHE DATEN UND GRÖßE 3.1 Typenschild 3.2 Sicherheitsymbole AUSRÜSTUNG UND ZUBEÖR SACHGEMÄSSE BENUTZUNG DES PRODUKTS INSTALLATION 6.1 Installationsanleitung für Environ Systeme 6.2 Positionierung 6.3 Anschluss an das Rohrleitungnetz ELEKTRISCHER ANSCHLUSS INBETRIEBNAHME UND VERWENDUNG WARTUNG UND ENDGÜLTIGE AUSSERBETRIEBNAHME 8.1 Ersatzteile... -
Seite 5: Präsentation
Präsentation Sehr geehrter Kunde, Der Hersteller möchte Ihnen zunächst dafür danken, sich für das Environ Produkt entschieden zu haben, welches mit den in diesem Handbuch beschriebenen Eigenschaften sicher Ihre Erwartungen erfüllen wird. Unsere Produkte wurden nach den derzeitig geltenden Rechtsvorschriften entwickelt und hergestellt, wobei die besten Materialien verwendet wurden, um eine lange Lebensdauer und Benutzerfreundlichkeit zu garantieren. -
Seite 6: Explosionszeichnung Des Produkts, Technische Daten Und Größe
Explosionszeichung des Produkts, technische daten und größe N. B: Integrierte Saugeinheit ENVIRON LOADER 900 - EN1000.50.00 Werte der nominalen Lärmentwicklung. Die Material-Ansaugstutzen Ø mm Werte können je nach der Umgebung, in der Ø mm Abluftstutzen die Anlage installiert ist, und der Art der Schutzart Installation variieren. - Seite 7 Steuerleitung (Mikro Leitungen) Abdeckhaube Netzkabel Elektronische Platine ON-/Off-Schalter Motorblock Luftauslass Staubeinlass Filterpatrone Gehäuse Schutzdichtung Staubbehälter Griff mit Schließhaken Staubbehälter https://environworld.environgroup.de/automatic-transport-2...
- Seite 8 Abdeckhaube ON-/Off-Schalter Abdeckung Scheda elettronica Obere Motordichtung Motorblock Untere Schalldämmung Motordichtung Montageplatte Wandhalterung Vordere Abdeckung Luftauslass Staubeinsaugung Gehäuse Staubdichtung Filterpatrone Filterfixierung Griff mit Schließha- Dichtung Staubbehälter Staubbehälter https://environworld.environgroup.de/automatic-transport-2...
-
Seite 9: Typenschild
3.1 Typenschild Auf der Seite des Anschlusses für die Rohrleitung befindet sich das Typenschild mit CE-Kennzeichnung. Das Typenschild darf nicht beschädigt oder entfernt werden. Art der Zentrale Angabe des Herstellers ......................CE-Kennzeichnung Modell: P/N: S/N: Seriennummer Artikelnummer Technische Daten des Elektromotors 3.2 Sicherheitsymbole GEFAHR - ANLAGE STEHT UNTER SPANNUNG ODER IST STROMFÜHREND Gefahr von schweren Verletzungen. -
Seite 10: Ausrüstung Und Zubeör
Ausrüstung und Zubeör Die Verpackung der Saugzentrale beinhaltet neben dem Gerät selbst auch das Zubehör-Kit: 1) N°1x Saugzentrale Loader 900 2) N°1x Befestigungsplatte zur Wandmontage der Saugzentrale 3) N°1x Gummimanschetten zum Anschluss an das Rohrleitungsnetz 4) N°4x Metall-Schlauchschellen zur Befestigung der Manschetten 5) N°1x Garantieformular... -
Seite 11: Sachgemässe Benutzung Des Produkts

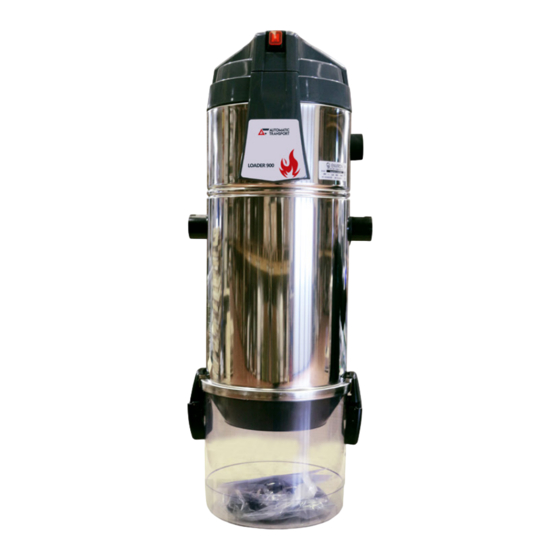

Sachgemässe benutzung des produkts Die ENVIRON Saugeinheit LOADER 900 ist für den Einbau in einem pneumatischen Fördersystem von Pellet oder einem anderen mittelfeinen Biomasse-Brennstoff ausgelegt. Es presst eine große Menge an Luft in das Rohrleitungsnetz der Anlage: in diesem Luftstrom wird auch der feste Brennstoff befördert. Dieses Produkt eignet sich für die Verbrennung von Biomasse wie Pellet, Olivenkerne, zerkleinerte Schalen von... -
Seite 12: Positionierung
Sicherheitsnormen und den technischen Regeln entsprechen. 6.2 Positionierung Die ENVIRON Saugeinheit LOADER 900 muss sicher an der Wand oder an einer anderen stabilen und robusten Halterung befestigt werden. Die Saugeinheit muss mindestens 18 cm über dem Boden befestigt werden, um den Filter entfernen und den Eimer entleeren zu können. -
Seite 13: Anschluss An Das Rohrleitungnetz
6.3 Anschluss an das Rohrleitungnetz Mit den Manschetten oder mit einem flexiblen Schlauchstück, schließen Sie die Ansaug- und Abzugsrohre an die Saugeinheit an. Verkleben Sie die Rohrenden nicht mit den Anschlüssen der Saugeinheit. Die maximal zulässige Länge für das Luftabsaugrohr beträgt 5 m. 1. -
Seite 14: Elektrischer Anschluss
Elektrischer Anschluss Vor dem Anschluss an das Stromnetz ist zu prüfen, ob die Netzspannung der erforderlichen Spannung entspricht und ob die elektrische Anlage, an die das Produkt angeschlossen werden soll, gemäß den geltenden Vorschriften gebaut ist. Verbinden Sie die beiden MICRO-Drähte mit den MICRO OUT-Klemmen der Drive-Systemsteuerung. Schließen Sie das Netzkabel an eine 230 V Stromsteckdose a 230 V ac ALARM MICRO... -
Seite 15: Inbetriebnahme Und Verwendung
Inbetriebhahme und Verwendung Verwenden Sie die Saugeinheit nicht ohne Filterpatrone. Vor der Inbetriebnahme der Saugeinheit ENVIRON LOADER 900 ist darauf zu achten, dass die Systemrohrleitungen korrekt und sicher befestigt sind und dass die elektrischen Anschlüsse gemäβ der gesetzlichen Vorschriften ausgeführt sind, sowie die elektrische Anlage, an die sie angeschlossen sind. -
Seite 16: Wartung Und Endgültige Ausserbetriebnahme
Wartung und Ausserinbetriebnahme Vor jeder Art von Wartungsarbeiten muss das Netzkabel aus der Steckdose gezogen werden und der Raum, in dem das Gerät installiert wurde, mindestens 15 Minuten lang gelüftet werden. Umfassende oder langwierige Wartungsarbeiten müssen außerhalb des Brennstofflagerraums und des Heizkessels erfolgen. Wartungsarbeiten und Reparaturarbeiten müssen von erfahrenem und vom Hersteller autorisiert Personal durchgeführt. -
Seite 17: Sicherheitsanforderungen Für Brennstofflagerräume
Sicherheitsanforderungen für Brennstofflagerräume Sicherheitsanforderungen für Pelletsspeicher mit einer Kapazität von bis zu 10 t Halten Sie die Türen geschlossen. Der Zugang ist nur autorisiertem Personal unter der Aufsicht einer Auβenbereich anwesenden Person erlaubt. Rauchen Sie nicht und bringen Sie keine Flamme oder andere Zündquellen in die Nähe des Lagers. -
Seite 18: Garantie
Garantie BESCHRÄNKTE GARANTIE FÜR DAS PRODUKT Der Hersteller garantiert dem Erstkäufer fehlerfreies Material und eine fehlerfreie Verarbeitung des Produkts für die angegebene Dauer ab dem Datum des Erwerbs. Mit Ausnahme der durch das Gesetz vorgesehenen Verbote; diese Garantie ist nicht übertragbar und auf den Erstkäufer begrenzt. Diese Garantie gibt dem Käufer bestimmte Rechte und der Käufer kann wiederum spezielle Rechte entsprechend der lokalen Gesetze in Anspruch nehmen.
