C- CABLEADO / INSTALACIÓN C- CABLEADO / INSTALACIÓN

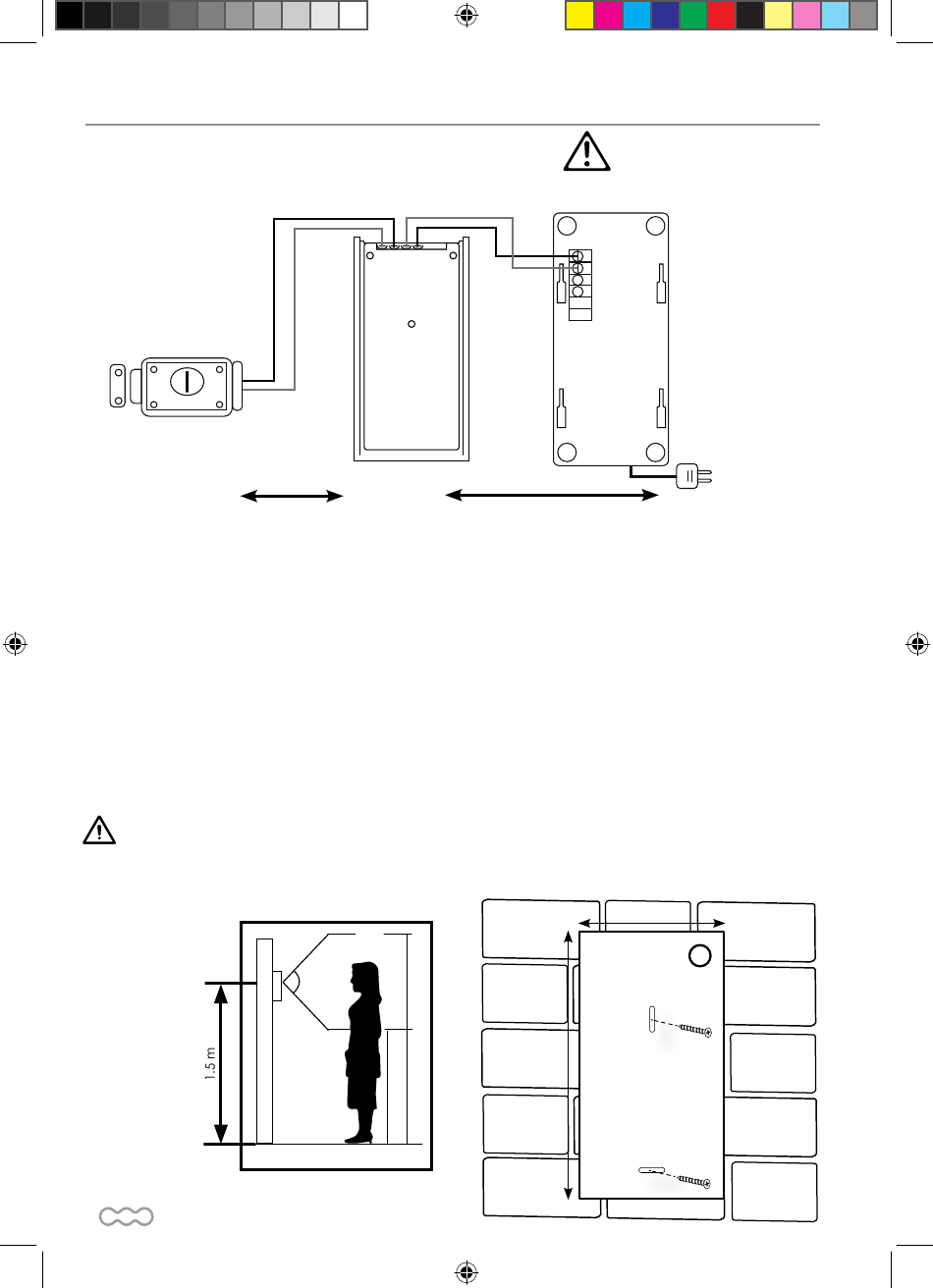

C1- Esquema de cableado

Plancha o cerradura : opción
C2- Fijación y conexión de los elementos
• Fijar la placa de calle a 1,5 metros de altura en un muro plano.
• La instalación en un porche o lugar cubierto está muy recomendada.
• Retirar el tornillo superior de la placa, levantar ligeramente la placa posterior y seguidamente hacer deslizar el
panel.
• Colocar la caja de empotrar en el lugar previsto en la pared.
• Conectar los cables a la placa exterior.
• Fijar el equipo interior a 1,5 metros de altura en un muro plano. Fijar en primer término el soporte plástico trasero,
conectar los cables y unir el teléfono a su soporte.
• Conectar el teléfono al enchufe interior.
• Realizar una prueba funcional antes de finalizar la fijación de los elementos.
Después de la instalación y prueba, colocar una junta de silicona transparente en las partes alta y laterales
de la placa exterior (no en el borde inferior) para evitar el riesgo de infiltraciones.
12 ES
Notice_PAF0001_V0821_indH.indd 12 Notice_PAF0001_V0821_indH.indd 12
Placa exterior
4 3 2 1
De 0 a 10 metros :
De 0 a 50 metros: se usa cable de 0,75 mm²
se usa cable de 1 mm²
De 51 a 100 metros: se usa cable de 1 mm²
Cables de conexión
no incluídos
Teléfono
1
2
3
4
5
6
Placa posterior placa de calle
96
187
