V . I N D I V I D U E L L E A N P A S S U N G
Einstellung der Armlehnenweite
Sie können den Abstand der beiden Armlehnen
unabhängig voneinander verändern.
HINWEIS: die Veränderung des Armlehnenabstands
kann die Gesamtbreite Ihres Go-Chairs beeinflussen.
Verändern des Armlehnenabstandes:
1. Ergreifen Sie die beiden Armehnendrehgriffe an
jeder Seite des Armlehnenträgers. Siehe Abb. 18.
2. Lösen Sie die Drehgriffe.
3. Entfernen Sie die Arretierstifte.
4. Schieben Sie die Armlehne ein- oder auswärts in
die gewünschte Position.
5. Bringen Sie die Stifte wieder an und ziehen die
Drehgriffe fest.
Fußstützentiefe
Einstellen der Fußstützentiefe:
1. Entfernen Sie den Sicherungsstift aus der
Halterung der Fußstütze. Siehe Abb. 19.
2. Bewegen Sie die Fußstütze hinein oder heraus in
die gewünschte Tiefe.
3. Installieren Sie den Sicherungsstift wieder in der
Halterung der Fußstütze und befestigen Sie ihn.
Position des Steuerpults
Sie können das Steuerpult für den Rechtshänder- sowie
für den Linkshänder-Betrieb einstellen.
WARNUNG! Das Steuerungskabel muß
so gelegt werden, dass es nicht vom
Sitzrahmen
eingeklemmt wird.
Wechseln der Position des Steuerpults:
1. Schalten Sie den Strom zum Steuerpult aus.
2. Entfernen Sie den Steuerungsanschluss aus dem
Fahrgestell.
3. Durchschneiden Sie den/die Kabelbinder, der/die
das Steuerpultkabel an der Armlehne fixiert.
4. Schwenken Sie die Armlehne nach oben und lösen
Sie die Einstellschraube. Siehe Abb. 20.
5. Ziehen Sie das Steuerpult aus der Armlehne.
6. Lösen Sie Einstellschraube in der anderen Armlehne.
7. Plazieren Sie das Steuerpult in der anderen
Armlehne.
8. Ziehen Sie die Einstellschraube wieder fest, um das
Steuerpult zu sichern.
9. Benutzen Sie einen Kabelbinder, um das
Kontrollkabel an der Armlehne zu sichern.
10. Verbinden Sie den Steuerungsanschluss wieder mit
dem Fahrgestell.
Go-Chair
bzw.
Antriebsrahmen
www.pridemobility.com
ARRETIERSTIFT
DREHGRIFF
(BEFESTIGT AM
SITZGESTELL)

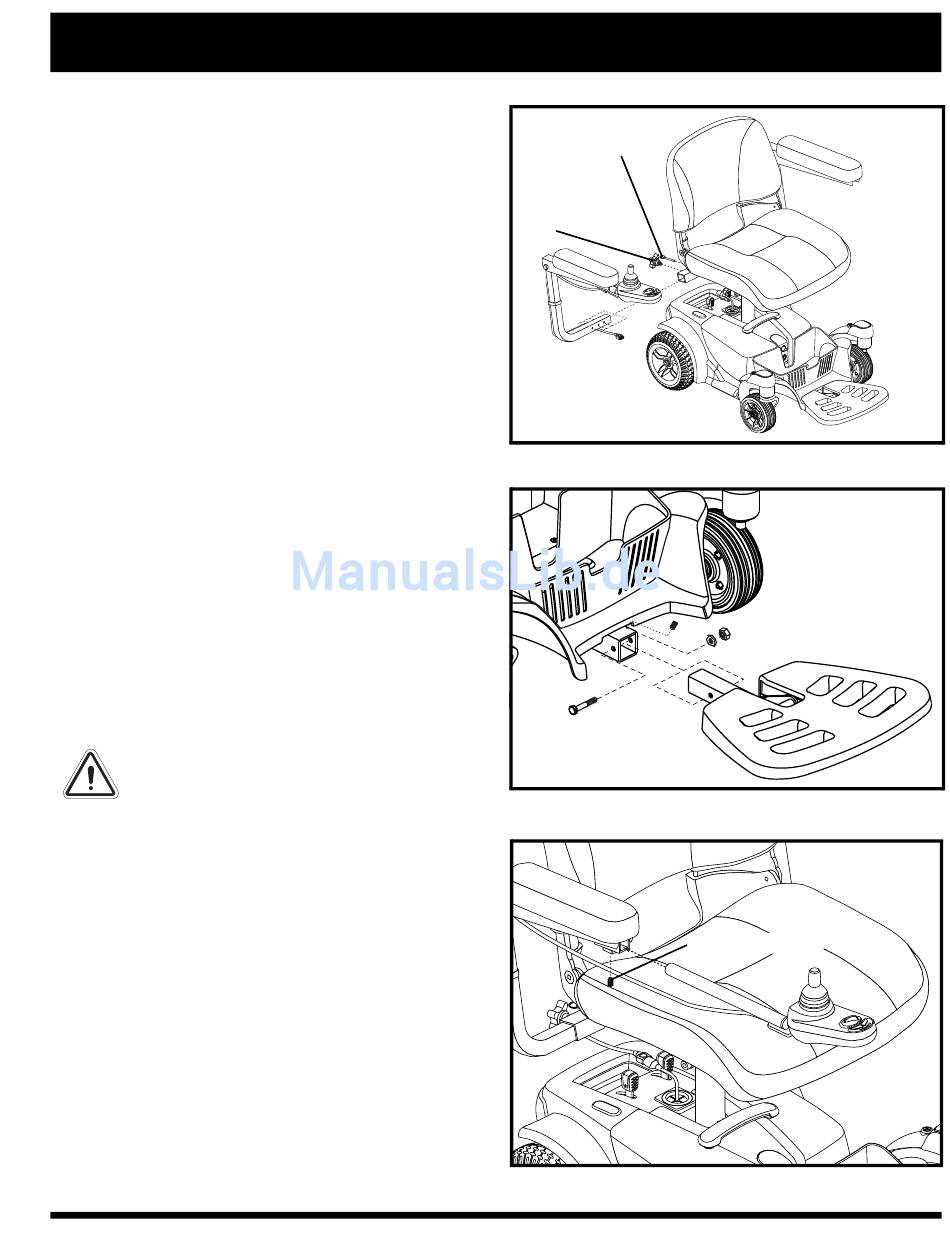

Abb. 18. Einstellung Armlehnenabstand
Abb. 19. Fußstützentiefe
Abb. 20. Position des Steuerpults
EINSTELLSCHRAUBE
