V . I N D I V I D U E L L E A N P A S S U N G
INDIVIDUELLE ANPASSUNG
Nachdem Sie sich mit den Betrieb Ihres Go-Chairs vertraut gemacht haben, haben Sie vielleicht das Bedürfnis,
einige Einstellungen für die Erhöhung Ihres Komforts vorzunehmen, wie z.B. die Sitzhöhe, Armlehnenweite,
Fußstützentiefe und Position der Steuerung. Beachten Sie für diese Einstellungen die folgenden Anweisungen.
WARNUNG! Das Schwerkraftzentrum Ihres Elektrorollstuhls wurde bereits vom Hersteller in die
demografische Position fuer die Mehrheit von Benutzern eingestellt. Ihr Quantum Rehab Händler
hat Ihren Elektrorollstuhl entsprechend Ihren Bedingungen angepasst und notwendige
Aenderungen vorgenommen. Bitte veraendern Sie die Konfiguration an Ihrem Sitz nicht ohne
vorherige Absprache mit Pride Mobility Products.
WARNUNG! Einige Go-Chair Komponenten können schwer sein. Sie könnten Hilfe beim Anheben
oder Tragen benötigen. Beachten Sie bitte die Angaben über die einzelnen Komponentengewichte
in der Spezifikationsdatentabelle, bevor Sie den Go-Chair auseinander bauen.
WARNUNG! Sie den Benutzer aus dem Go-Chair, bevor Sie Einstellungen vornehmen.
Einstellung der Sitzhöhe
Sie können den Sitz in einer von zwei Positionen. Die
Sitzhöhenverstellung erfordert den Ausbau der Batteriebox.
Verstellen der Sitzhöhe:
1. Schalten Sie den Strom zum Steuerpult aus.
2. Trennen die Steuerung von der Antriebseinheit.
3. Entfernen Sie den Sitz.
4. Entfernen Sie die Batteriebox.
5. Lösen Sie den Schnellverschluß. Siehe Abb. 16.
6. Entfernen Sie den Ösenbolzen von der Sitzstütze.
7. Setzen Sie die Sitzstütze in die gewünschte Höhe zurück.
8. Bringen Sie den Ösenbolzen wieder an der Sitzstütze an.
9. Schließen Sie den Schnellverschluß wieder. Siehe Abb. 17.
10. Setzen Sei die Batteriebox wieder ein.
11. Bauen Sie den Sitz wieder ein.
12. Verbinden Sie die Steuerung wieder mit der Kontrollkonsole.
Schnellverschlüsse
Die Schnellverschlüsse verhindern ein übermäßiges Spiel in
der Sitzstütze. Siehe Abb. 16. Der Schnellverschluss besteht
aus einem Bolzen, einem Hebel und einer Schraubenmutter.
Siehe Abb. 17. Der Hebel hat an einem Ende einen Exzenter,
der den Verschluss in der Position hält. Der Schnellverschluss
kennt zwei Positionen: gespannt und entspannt. Wenn der
Hebel geöffnet ist, ist der Schnellverschluss entspannt. Wenn
der Hebel geschlossen ist, ist der Schnellverschluss gespannt.
Spannen des Schnellverschlusses:
1. Vergewissern Sie sich, dass sich der Hebel in der
geöffneten Stellung befindet.
2. Drehen Sie die Schraubenmutter im Uhrzeigersinn, bis sie
fest ist.
3. Drehen Sie den Hebel, bis er sich vollständig in der
geschlossenen Stellung befindet.
HINWEIS: Sollte sich der Hebel nicht vollständig in die
geschlossene Stellung drehen, drehen Sie die Schraubenmutter
eine viertel oder eine halbe Umdrehung im Uhrzeigersinn.
24
SCHNELLVERSCHLUSS

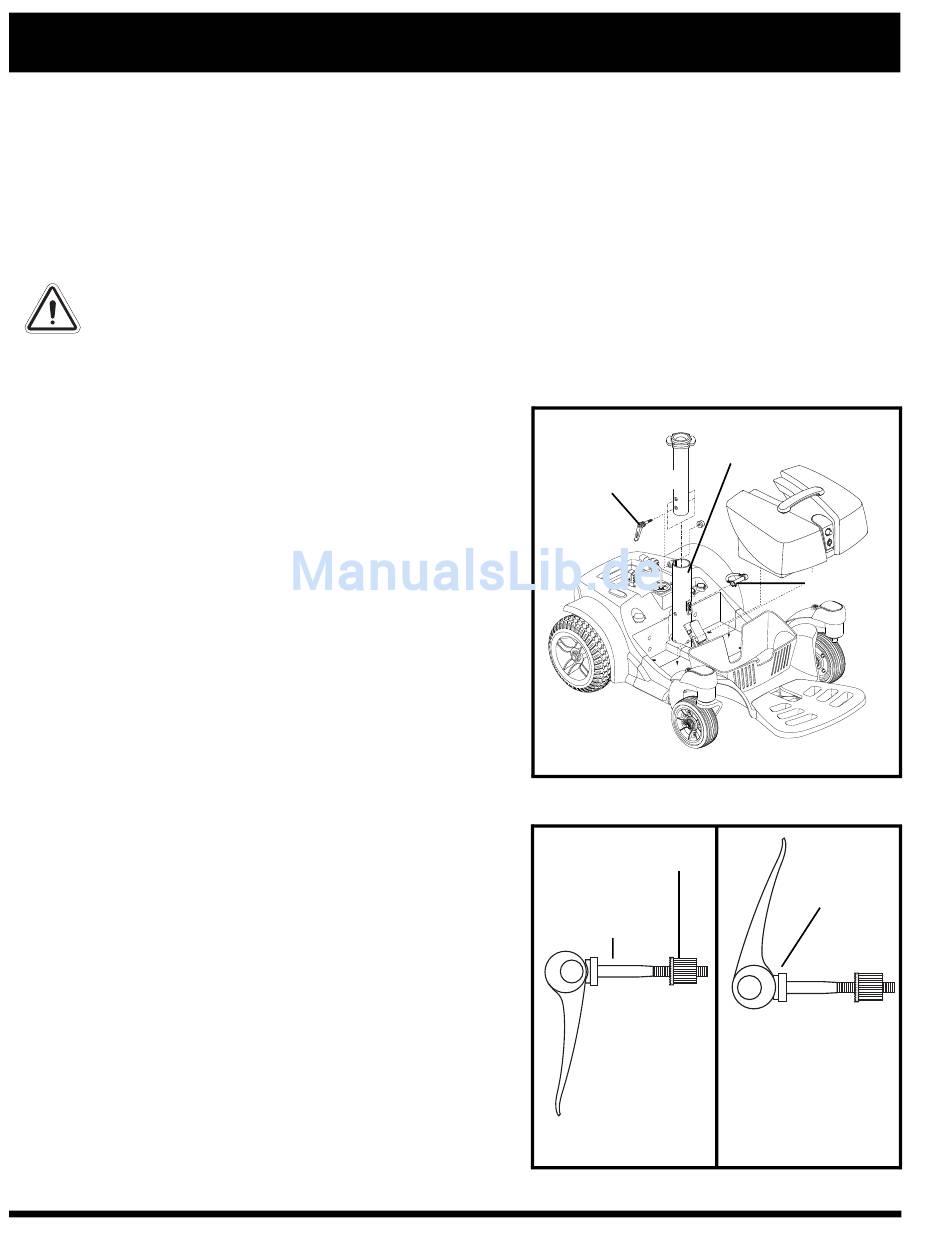

Abb. 16. Einstellung der Sitzhöhe
Abb. 17. Bedienung des Schnellverschlusses
www.pridemobility.com
SITZSTÜTZE
SCHRAUBENMUTTER
BOLZEN
HEBEL (OFFEN)
HEBEL (GESCHLOSSEN)
ENTSPANNT
ÖSENBOLZEN
EXZENTER
GESPANNT
Go-Chair
