I V . M O N T A G E / D E M O N T A G E
ENTRIEGELUNGSKNOPF

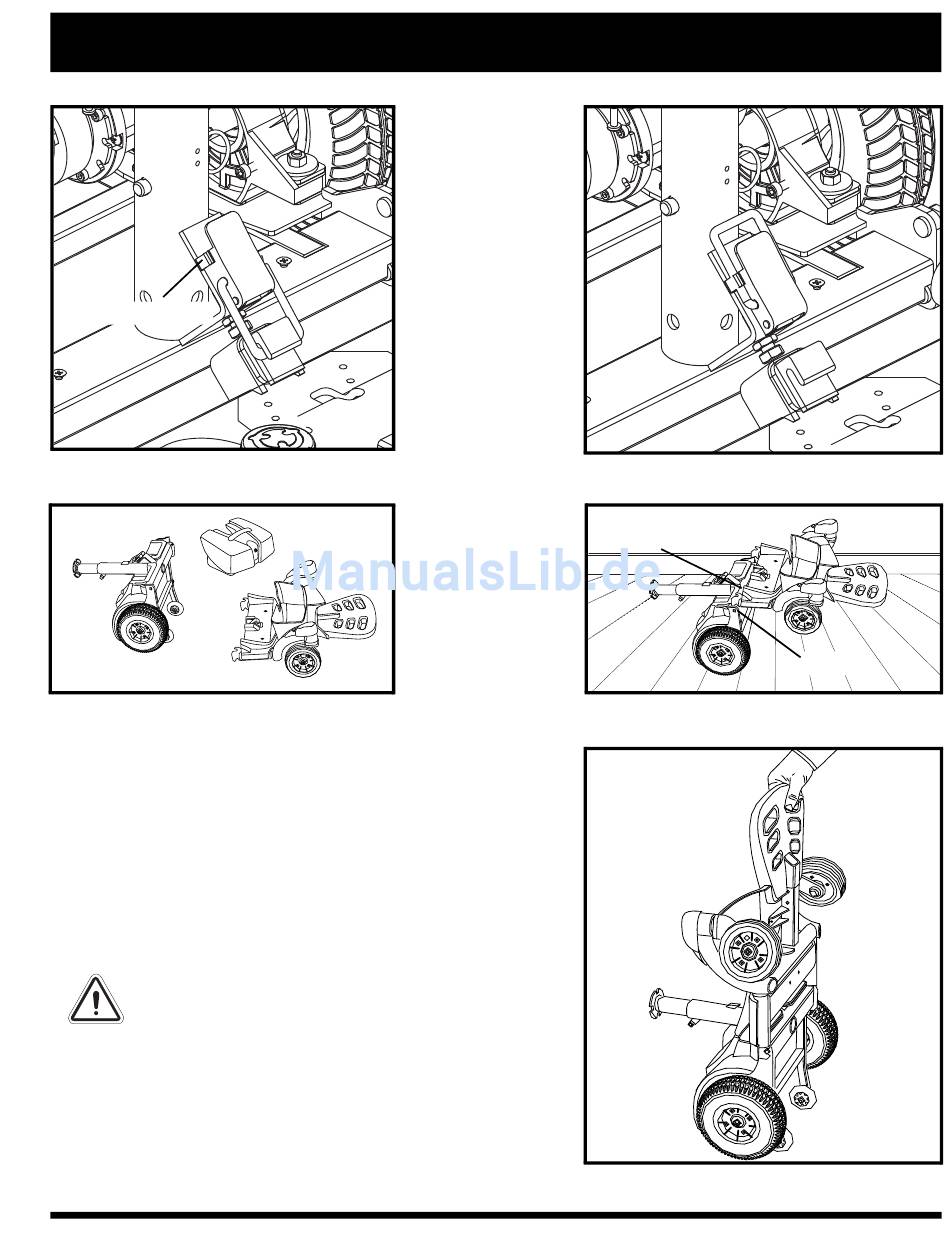

Abb. 11. Kniehebelverschluß geschlossen
Abb. 13. Einbauen des Heckteils
Montage
1. Kippen Sie das Heckteil des Go-Chairs rückwärts auf die
Stützräder. Siehe Abb. 13.
2. Während Sie das Vorderteil parallel zum Boden halten, rich-
ten Sie die geformten Sicherungshebel des Vorderteils mit
den entsprechenden Zapfen des Heckteils aus. Siehe Abb. 14.
3. Greifen Sie die Fußstütze und heben Sie das Vorderteil in ein
senkrechte Position auf das Heckteil. Siehe Abb. 15.
4. Verschließen Sie den Kniehebelverschluß. Siehe Abb. 11.
WARNUNG!
Kniehebelverschlussbügel sicher am Verschluss
befestigt ist, bevor Sie den Go-Chair benutzen.
5. Greifen Sie die Fußstütze und senken Sie die Baugruppen in
Richtung Fußboden.
6. Die leicht nach vorne geneigte Batteriebox stellen Sie auf das
Fahrgestell, dann schieben Sie die Rückseite der Batteriebox
nach unten, bis sie richtig plaziert ist.
7. Installieren
Sie
Steuerungsanschluss wieder mit dem Fahrgestell. Siehe Abb. 6.
Go-Chair
Stellen
Sie
sicher,
den
Sitz
und
verbinden
www.pridemobility.com
Abb. 12. Kniehebelverschluß offen
GEFORMTER
SICHERUNGSHEBEL
Abb. 14. Ausrichten der Rahmenteile
dass
der
Sie
den
Abb. 15. Anheben des Vorderteils
ZAPFEN
23
