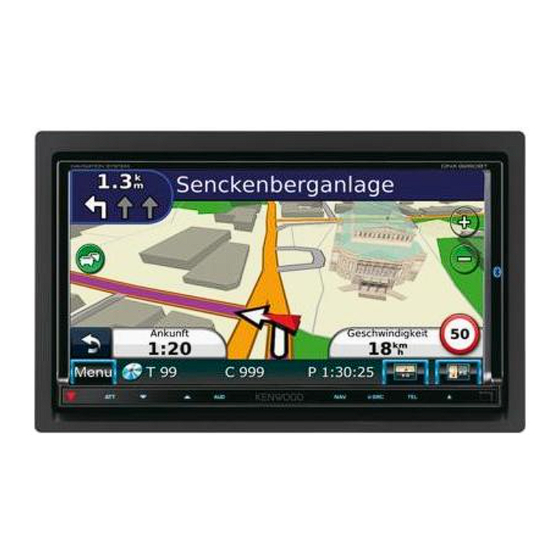

Kenwood DNX Serie Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Kenwood Anleitungen
  4. GPS
  5. DNX Serie
  6. Bedienungsanleitung
Kenwood DNX Serie Bedienungsanleitung

Kenwood DNX Serie Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für DNX Serie:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 22

Quicklinks

Diese Anleitung herunterladen
GPS NAVIGATION SYSTEM
SYSTÈME DE NAVIGATION GPS
GPS-NAVIGATIONSSYSTEM
GPS-NAVIGATIESYSTEEM
SISTEMA DI NAVIGAZIONE GPS
SISTEMA DE NAVEGACIÓN GPS
SISTEMA DE NAVEGAÇÃO GPS
DNX SERIES
DNX9260BT
MONITOR WITH DVD RECEIVER
MONITEUR AVEC RÉCEPTEUR DVD
MONITOR MIT DVD-RECEIVER
MONITOR MET DVD-ONTVANGER
MONITOR CON RICEVITORE DVD
MONITOR CON RECEPTOR DVD
MONITOR COM RECEPTOR DVD
DDX SERIES
DDX8026BT
INSTALLATION MANUAL
MANUEL D'INSTALLATION
INSTALLATION-HANDBUCH
INSTALLATIEHANDLEIDING
MANUALE DI INSTALLAZIONE
MANUAL DE INSTALACIÓN
MANUAL DE INSTALAÇÃO
© B54-4775-00/00 (EW)
