Einstellen des Breitengrads
Entsperren Sie den R.A. Feststellknopf und drehen Sie die Montierung um 180 °, um die
Schwalbenschwanzklemmung nach oben zu bewegen. Ziehen Sie den R.A. Feststellknopf wieder
fest. Lockern Sie den Höhenverstellungsfeststellknopf. Drehen Sie die Höheneinstellung, um Ihren
aktuellen Breitengrad einzustellen. Verwenden Sie den Hebel für Feineinstellungen nach Bedarf.
Sie können den Breitengrad ohne die Last für eine einfache Anpassung einstellen.

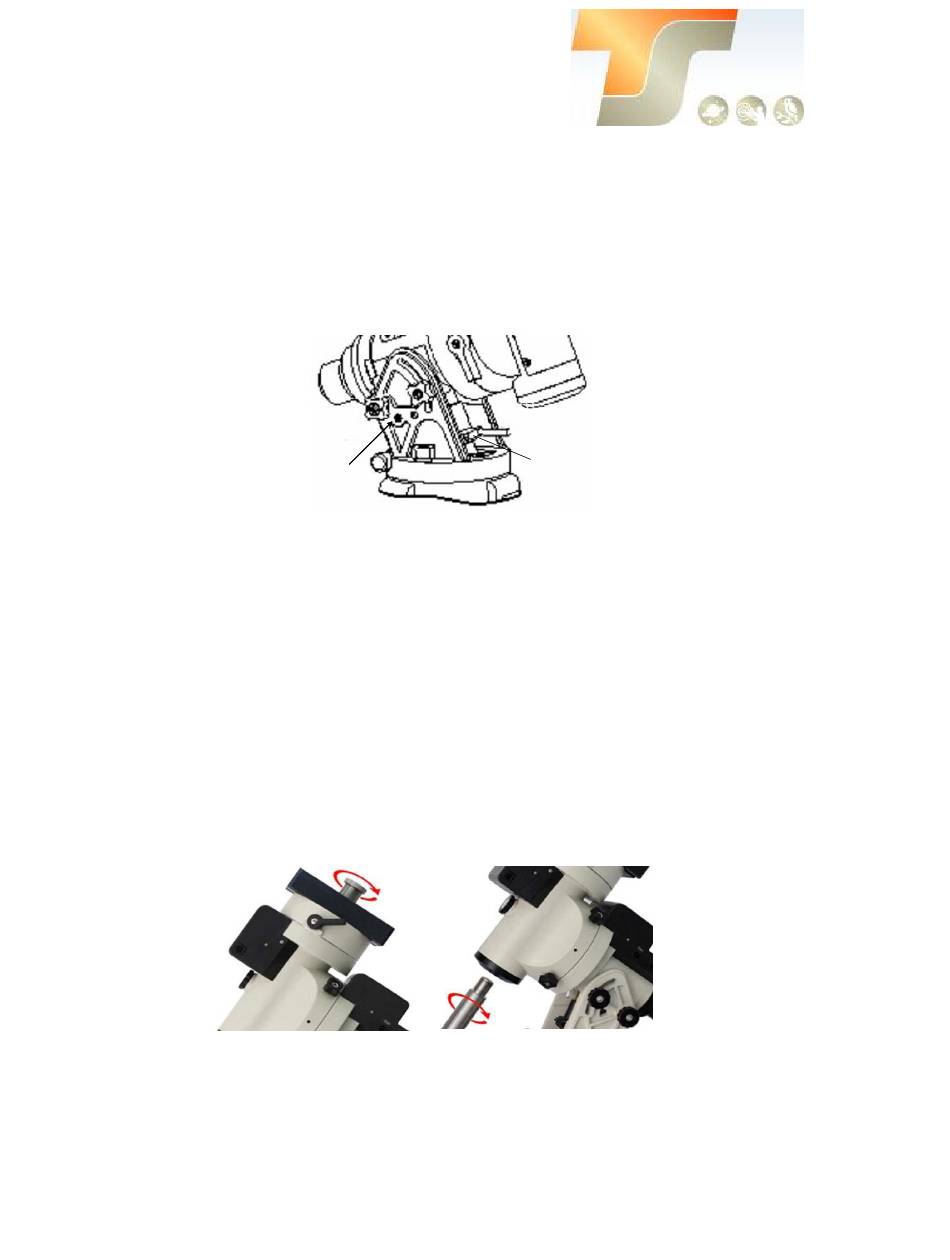

Die iEQ30-Halterung verfügt über zwei Einstellpositionen für den Breitengrad:
eine hohe Breitenposition (25 ° - 65 °) und eine niedrige Breitenposition (0 ° - 35 °).
Sie kann durch Ändern der Positionssicherungsnadel eingestellt werden. Wenn der Breitengrad
Ihres Standortes zwischen 25º und 65º liegt, setzen Sie die Sicherheitsnadel auf Position "Latitude
High Latitude" und wählen Sie einen Latitude-Einstellknopf für hohe Breitengrade (siehe Abbildung).
Wenn der Beobachtungsspielraum zwischen 0º und 35º, setzen Sie die Sicherheitsnadel auf Posi-
tion Low Latitude und wählen Sie einen Latitude-Einstellknopf für niedrige Breiten.
Die werkseitig voreingestellte Standardposition ist die Position High Latitude.
Installation der Gegengewichtsstange
Lösen Sie die Gegengewichtsstange von der Oberseite der Montierung, wie in Abbildung a gezeigt,
und schrauben Sie sie in die Öffnung der DEC-Achse, wie in Abbildung b gezeigt.
a
b
15
