tau K123M Installationsanleitung

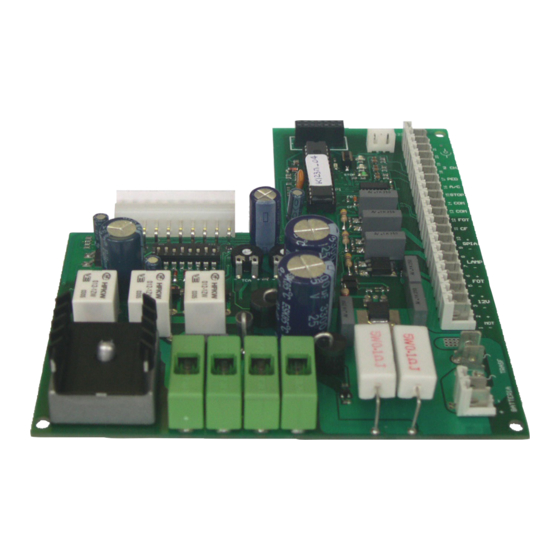

Steuerplatine fuer den getriebemotor master12q
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
GUIDA ALL'INSTALLAZIONE
INSTALLATION GUIDE
INSTALLATIONSANLEITUNG
NOTICE D'INSTALLATION
GUÍA PARA LA INSTALACIÓN
K123M
Quadro di comando per motoriuttore MASTER12Q
Control panel for MASTER12Q gearmotor
Steuerplatine für den getriebemotor MASTER12Q
Logique de commande pour motoréducteur MASTER12Q
Panel de mandos para motorreductor MASTER12Q
IT - Istruzioni originali
Via Enrico Fermi, 43 - 36066 Sandrigo (VI) Italia
Tel +39 0444 750190 - Fax +39 0444 750376
info@tauitalia.com - www.tauitalia.com
K123M
1
Inhaltsverzeichnis
Verwandte Anleitungen für tau K123M
Inhaltszusammenfassung für tau K123M
- Seite 1 GUIDA ALL’INSTALLAZIONE INSTALLATION GUIDE INSTALLATIONSANLEITUNG NOTICE D’INSTALLATION GUÍA PARA LA INSTALACIÓN K123M Quadro di comando per motoriuttore MASTER12Q Control panel for MASTER12Q gearmotor Steuerplatine für den getriebemotor MASTER12Q Logique de commande pour motoréducteur MASTER12Q Panel de mandos para motorreductor MASTER12Q...
-
Seite 20: Integrierungserklärung Des Herstellers
INTEGRIERUNGSERKLÄRUNG DES HERSTELLERS (gemäß der Europäischen Richtlinie 2006/42/EG Anl. II.B) Hersteller: TAU S.r.l. Adresse: Via E. Fermi, 43 36066 Sandrigo (Vi) ITALY Erklärt unter seiner Haftung, dass das Produkt: Elektronische Steuerung für die automatische Bewegung von: Schiebetore für eine Anwendung: Gewerbe / Industrie Einschließlich:... -
Seite 21: Wichtige Hinweis
Personal in Übereinstimmung mit den Verordnungen der gültigen Gesetze, Nor- men und Vorschriften ausgeführt werden dürfen. Bei der Planung ihrer Apparaturen hält sich TAU an die für das Produkt anwendbaren Vorschrif- ten (siehe anliegende Konformitätserklärung); von grundlegender Wichtigkeit ist, dass sich auch der Installateur bei der Durchführung der Anlage genauestens an die Vorschriften hält. -
Seite 22: Endprüfung
Verwenden Sie keine Leitungen mit einzeldraht wie z.b. bei den Sprechanlagen, um unterbrechungen auf der Linie und zu vermeiden; Verwenden Sie keine alte vorhandene verkabelung; TAU empfehlt den sonderkabel M-03000010CO für den anschluß von Antriebe zur Steuerung. ENDPRÜFUNG Nach Beendigung der Anschlüsse: •... - Seite 23 Hinweis: sollte sich das Tor öffnen, die Programmierung unterbrechen und die Schalttafel rückstellen (die Versorgung zur Tafel hin mindestens 5 Sek. lang abschalten, Dip-Switch Nr. 8 auf OFF stellen), dann die Versorgungsdrähte des Motors mit nicht versorgter Schalt- und Steuertafel untereinander umkehren. Danach das Verfahren ab Punkt 1 fortsetzen. K123M...
-
Seite 24: Automatische Schließung
FOTOZELLEN- die Funktion „Fotozellentest“ ist abgeschaltet. TEST Hinweis: nur verwenden, wenn die Fotozellen benutzt sind; VERSCHLIES- infolge der Auslösung des Fotozellenkontakts (Eingang 12 – 13) SEN SIE schließt sich die Automatisierung nach 5 Sekunden; NACH DER Funktion abgeschaltet; PHOTOZELLE K123M... -
Seite 25: Timerfunktion
Ein Timer kann am Eingang der Taste Öffnet-Schließt angeschlossen werden, so dass das Tor zu bestimmten Tageszeiten geöffnet bleibt und dann automatisch geschlossen wird. MERKMALE DER SCHALT- UND STEUERTAFEL K123M LED - DL3 Diese LED zeigt an, dass die Versorgung vorhanden ist und weist durch eine vorbestimmte Menge an Blinkvorgängen auf eventuelle Defekte hin:... -
Seite 26: Verlangsamung
Verlangsamungen und folglich die Stopp-Anschläge nicht beachtet werden. DIAGNOSE-LEDs rote LED für Taste GEHFLÜGEL rote LED für Taste AUF/ZU rote LED für DEFEKTE-Zeichengeber grüne LED für Taste STOPP grüne LED für FOTOZELLE grüne LED für SICHERHEITSLEISTE grüne LED für BATTERIELADEGERÄT K123M... -
Seite 27: Betriebsstörungen: Mögliche Ursachen Und Abhilfen
Die Antenne nicht zu niedrig oder durch Mauern oder Pfeiler versteckt installieren; e- Den Zustand der Batterien in der Funksteuerung überprüfen. Das Tor öffnet sich umgekehrt Die Anschlüsse des Motors am Klemmenbrett untereinander umkehren (Klemmen 1 und 2); K123M... - Seite 44 NOTES K123M...
