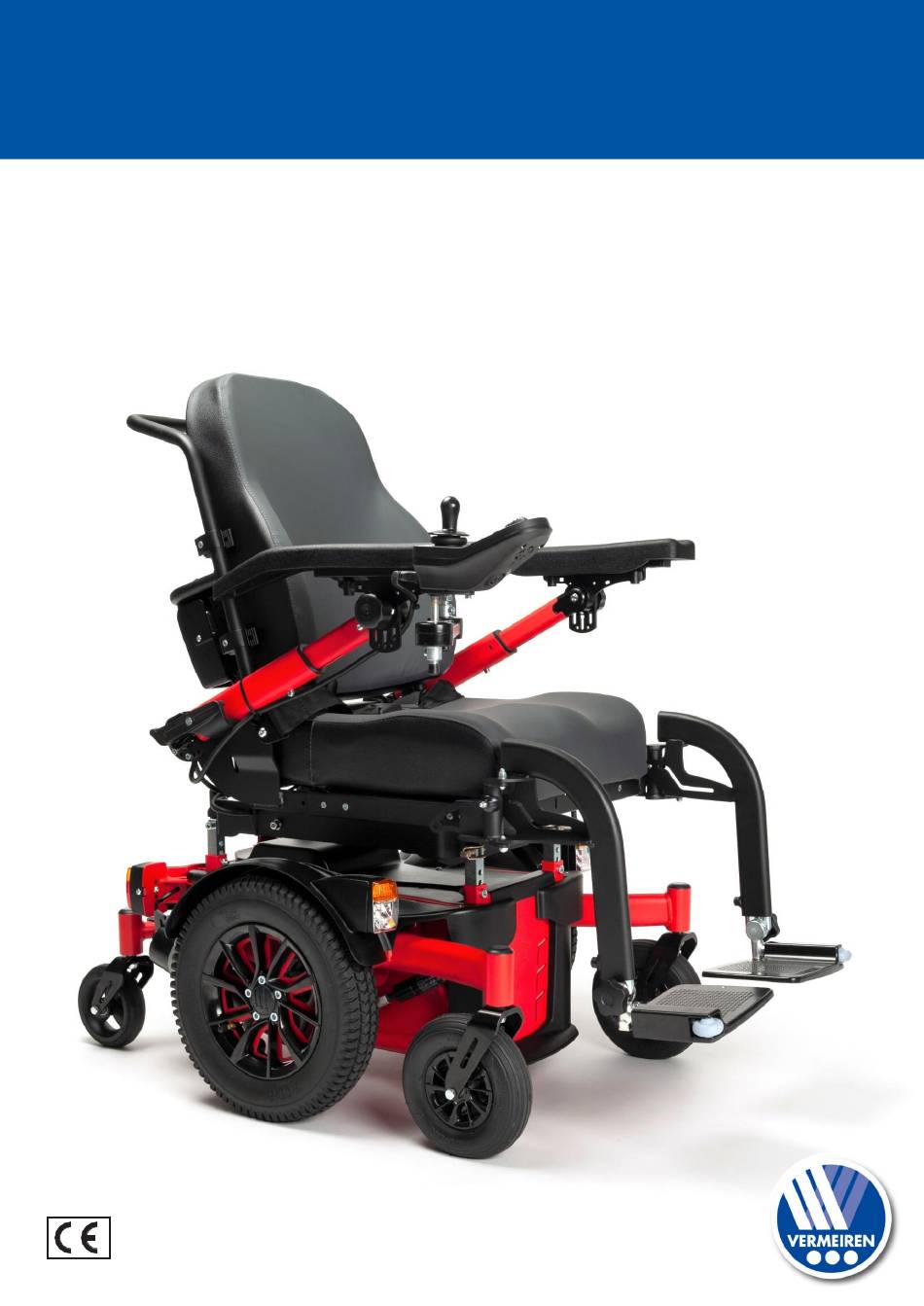

VERMEIREN
Sigma
Sigma 230
I N S T R U C T I O N M A N U A L
M A N U E L D ' U T I L I S A T I O N
G E B R U I K S A A N W I J Z I N G
G E B R A U C H S A N W E I S U N G
M A N U A L E D I I S T R U Z I O N I
M A N U A L D E I N S T R U C C I O N E S
I N S T R U K C J A O B S Ł U G I
N Á V O D K O B S L U Z E
Inhaltsverzeichnis
Verwandte Anleitungen für Vermeiren Sigma
Inhaltszusammenfassung für Vermeiren Sigma
- Seite 1 VERMEIREN Sigma Sigma 230 I N S T R U C T I O N M A N U A L M A N U E L D ' U T I L I S A T I O N...
- Seite 2 Instructions for specialist dealer All rights reserved, including translation. This instruction manual is part and parcel of the No part of this manual may be reproduced in any form what so product and must accompany every product ever (print, photocopy, microfilm or any other process) without sold.
- Seite 3 English Français Nederlands Deutch Italiano Español Polski Czech User manual Manuel d'utilisation Gebruiksaanwijzing Bedienungshandbuch Manuale di istruzioni Manual de instrucciones Instrukcja obsługi Návod k obsluze Language index...
- Seite 81 Sigma, Sigma 230 2020-09 Inhalt Inhalt Vorwort ........................2 Ihr Produkt ..................... 3 Beschreibung ....................3 Optionen ......................5 Vor der Benutzung ..................6 Bestimmungsgemäße Verwendung ..............6 Allgemeine Sicherheitshinweise..............6 Symbole am Rollstuhl ..................7 Transport ......................7 Erstbenutzung und Lagerung ................ 11 Benutzung des Rollstuhls ................
-
Seite 82: Vorwort
Dieser Rollstuhl wurde von versierten und engagierten Mitarbeitern gefertigt. Dieses Produkt entspricht hinsichtlich Konstruktion und Fertigung den hohen Qualitätsstandards von Vermeiren. Vielen Dank für Ihr Vertrauen in Produkte von Vermeiren. Dieses Handbuch soll Ihnen bei der Benutzung dieses Rollstuhls und seiner Bedienmöglichkeiten helfen. Lesen Sie es daher bitte aufmerksam durch, um sich mit der Bedienung, den Fähigkeiten und Beschränkungen Ihres... -
Seite 83: Ihr Produkt
Ihr Produkt Beschreibung Dieser Sigma, Sigma 230-Rollstuhl ist leicht zu bedienen und kann sowohl im Innen- als auch Außenbereich benutzt werden. Der Rollstuhl hat ein Mittelantriebsrad, das ein sicheres und stabiles Fahren ermöglicht. Je nach Rollstuhltyp und und installierten Optionen kann eine elektrische Verstellung von Rückenlehne, Sitz und Fußstütze möglich sein. - Seite 84 Sigma, Sigma 230 2020-09 Ihr Produkt 11. Frontlicht (2x) 12. Spritzschutz (2x) 13. Motor mit Freilaufhebel (2x) 14. Stützarm 15. Rücklicht (2x) 16. Akkuschalter 17. Motor Rücklehnenneigung 18. Schiebebügel 19. Bedienkonsole 20. Anschlusspunkt für das Ladegerät 21. Konsolenhalterung 22. Typenschild 23.
-
Seite 85: Optionen
Sigma, Sigma 230 2020-09 Ihr Produkt Optionen Beschreibung SE30 Manuelle Sitzeinstellung SE34 Manuelle Rücklehneneinstellung SE36 Manuelle Rücklehneneinstellung; max. Neigungswinkel 30° mit Gasdruckfedern SE39 Elektrischer Sitz; max. Neigungswinkel 20° Elektrische Rückenlehne; max. Neigungswinkel 30° (2 Stellmotoren) SE40 Elektrischer Sitz; max. Neigungswinkel 20°, ein Stellmotor SE41 Elektrische Rückenlehne;... -
Seite 86: Vor Der Benutzung
140 kg zu transportieren. Er ist nicht dafür vorgesehen, Sachen oder Objekte zu transportieren oder zu anderen Zwecken als zuvor beschrieben benutzt zu werden. • Verwenden Sie ausschließlich von Vermeiren genehmigte Zubehör- oder Ersatzteile. • Sehen Sie sich auch die technischen Daten und die Einschränkungen Ihres Rollstuhls in Abschnitt 5 an. -
Seite 87: Symbole Am Rollstuhl
Sigma, Sigma 230 2020-09 Vor der Benutzung Felder wie Mobiltelefone, Stromgeneratoren oder Energiequellen mit hoher Leistung die Fahrleistung Ihres Rollstuhls beeinträchtigen. Andererseits kann auch die Elektronik Ihres Rollstuhls Einfluss auf andere elektronische Geräte wie Alarmanlagen in Geschäften und Automatiktüren haben. Wir empfehlen daher, Ihren Rollstuhl regelmäßig auf Beschädigungen und Verschleiß... -
Seite 88: Transport Im Flugzeug
Sigma, Sigma 230 2020-09 Vor der Benutzung 2.4.2 Transport im Flugzeug Da der Rollstuhl auslaufsichere AGM-Akkus hat, ist es möglich, ihn (komplett) in einem Flugzeug zu transportieren. Wenden Sie sich vor der Buchung eines Fluges an die Fluggesellschaft, um sich über die korrekte Verfahrensweisen zu informieren. Bevor Sie Ihren Rollstuhl dem Flughafenpersonal übergeben, unterbrechen Sie die Akkuversorgung des Rollstuhl (siehe... - Seite 89 Sigma, Sigma 230 2020-09 Vor der Benutzung es sei denn, sie entsprechen den in der ISO 7176-19:2008 spezifizierten Anforderungen. Wenn das Fahrzeug in einen Unfall verwickelt war, lassen Sie Ihren Rollstuhl durch den Fachhändler oder den Vertreter des Herstellers überprüfen, bevor Sie ihn wieder benutzen.
- Seite 90 Sigma, Sigma 230 2020-09 Vor der Benutzung Sichern des Benutzers 1. Legen Sie den Beckengurt des Rollstuhls an. Legen Sie die Benutzerrückhaltegurte des Fahrzeugs entsprechend Anweisungen Gurtsystem- Herstellers an. Führen Sie den Beckengurt vorne über das Becken, sodass sich der Winkel des Beckengurts im bevorzugten Bereich von 30°...
-
Seite 91: Erstbenutzung Und Lagerung
Sigma, Sigma 230 2020-09 Vor der Benutzung Erstbenutzung und Lagerung Gefahr eines Akkuschadens VORSICHT • Achten Sie darauf, den Akku niemals vollständig zu entladen. • Unterbrechen Sie den Ladezyklus nicht; trennen Sie das Ladegerät erst ab, wenn der Akku vollständig aufgeladen ist. -
Seite 92: Benutzung Des Rollstuhls
Sigma, Sigma 230 2020-09 Benutzung des Rollstuhls Benutzung des Rollstuhls Verletzungsgefahr WARNUNG • Lesen bitte zunächst vorhergehenden Abschnitte, sich über Benutzungsbedingungen zu informieren. Benutzen Sie den Rollstuhl NICHT, bevor Sie alle Anweisungen aufmerksam gelesen und vollständig verstanden haben. • Lesen Sie auch die Anweisungen im Handbuch zur Bedienkonsole und zum Ladegerät! •... -
Seite 93: Fahren Im Freien
Bewegung setzen und Sie oder Passanten verletzen. • Benutzen Sie den Rollstuhl nicht auf einer Rolltreppe. • Benutzen Sie ausschließlich von Vermeiren zugelassene Rampen und überschreiten Sie nie deren Maximalbelastung. Wenn Sie an einer Böschung anhalten, wird automatisch die Bremse aktiviert, um zu verhindern, dass der Rollstuhl vor- oder zurückrollt. -
Seite 94: Bedienkonsole
Sigma, Sigma 230 2020-09 Benutzung des Rollstuhls Vorgehensweise • Beginnen Sie Ihre Fahrt entsprechend den Anweisungen in Abschnitt 3.1, Schritt 1. • Benutzen Sie eine Hebevorrichtung oder Rampe, um den Rollstuhl an Treppen/Stufen hinauf- oder herunterzuschaffen. Sollte dies nicht möglich sein, kann er manuell von mindestens drei Personen transportiert werden, indem sie ihn mit beiden Händen am Rahmen ergreifen. -
Seite 95: Akkuschalter
Sigma, Sigma 230 2020-09 Benutzung des Rollstuhls Ihr Rollstuhl hat elektromagnetische Bremsen. Die Funktionsweise der Bremsen ist von der Stellung des Freilaufhebels (13) abhängig. Diese Bremsen funktionieren automatisch, jedoch nur, wenn sich der Freilaufhebel (13) in der Bremsstellung (A) befindet (siehe Abb. -
Seite 96: Transfer In Den/Aus Dem Rollstuhl
Sigma, Sigma 230 2020-09 Benutzung des Rollstuhls Bedienung: Drehen Sie den roten Akkuschalter (16) • im Uhrzeigersinn auf „I“, um den Akku mit dem Antriebsmodul zu koppeln [C] • gegen den Uhrzeigersinn auf „0“, um den Akku abzukoppeln [D] • gegen den Uhrzeigersinn über „0“ hinweg in seine Endstellung [E], um den Schalter zu entfernen. -
Seite 97: Komforteinstellungen
Sigma, Sigma 230 2020-09 Benutzung des Rollstuhls Komforteinstellungen Gefahr von Personen- oder Sachschäden VORSICHT • Die nachstehenden Komforteinstellungen können von einer Begleit- oder Pflegeperson vorgenommen werden. Alle sonstigen Einstellungen sind vom Fachhändler gemäß den Montageanweisungen vorzunehmen (siehe Vorwort). • Berücksichtigen Sie stets den Schwenkbereich der Fußstütze und der Bedienkonsole, um keine Passanten zu verletzen oder Gegenstände zu beschädigen. -
Seite 98: Fußplatte Bz10E
Sigma, Sigma 230 2020-09 Benutzung des Rollstuhls 3.7.3 Armpolster (2x) Die Armpolster (3) lassen sich hinsichtlich Höhe (stufenlos) und Winkel (7,5°-Schritte) einstellen: 1. Drehen Sie den Sterngriff (32) einige Umdrehungen gegen den Uhrzeigersinn. Zur Winkelverstellung sind mindestens vier Umdrehungen nötig. -
Seite 99: Kopfstütze L58 (Wenn Vorhanden)
Sigma, Sigma 230 2020-09 Benutzung des Rollstuhls 3.7.7 Beinstützen BZ7-BZ8 1. Lösen Sie den Hebel (62) am Drehpunkt. 2. Stellen Sie den Winkel der Beinstütze durch Anheben/Absenken der Fußplatten (zwischen 100° und 190°) ein. 3. Ziehen Sie den Hebel (62) von Hand fest an. - Seite 100 Sigma, Sigma 230 2020-09 Benutzung des Rollstuhls • Lesen Sie zunächst die Gebrauchsanweisung des mitgelieferten Ladegeräts, bevor Sie den Akku des Rollstuhls aufladen. Für weitergehende Informationen wenden Sie sich bitte an Ihren Fachhändler oder besuchen unsere Website http://www.vermeiren.com/ Beschädigungsgefahr VORSICHT •...
-
Seite 101: Instandhaltung
2020-09 Instandhaltung Instandhaltung Regelmäßige Pflege sorgt dafür, dass Ihr Rollstuhl in einem einwandfreien Zustand bleibt. Das Wartungshandbuch finden Sie auf unserer Website: www.vermeiren.com. Wartungstermine Gefahr von Personen- oder Sachschäden VORSICHT Reparaturen und Erneuerungen dürfen nur von geschultem Personal und mit Original- Ersatzteilen von Vermeiren durchgeführt werden. -
Seite 102: Wartungshinweise
Sigma, Sigma 230 2020-09 Instandhaltung Wartungshinweise 4.2.1 Räder und Reifen Die korrekte Funktionsweise der Bremsen ist vom Zustand der Reifen abhängig und kann sich infolge von Verschleiß und Verunreinigung (Wasser, Öl, Matsch usw.) verändern. • Achten Sie darauf, dass keine Drähte, Haare, Sand oder Teppichfasern an den Rädern anhaften. -
Seite 103: Überlastungsschutz
Sigma, Sigma 230 2020-09 Instandhaltung Die nachstehend genannten Symptome können auf ein ernsthaftes Problem hindeuten. Sie sollten sich daher stets an Ihren Fachhändler wenden, wenn eine der folgenden Situationen eintritt: • Ungewöhnliche Geräusche • Durchgescheuerte/beschädigte Verkabelung • Gerissene oder gebrochene Steckverbinder •... -
Seite 104: Technische Daten
Sigma, Sigma 230 2020-09 Technische Daten Technische Daten Die nachstehenden technischen Daten gelten für diesen Rollstuhl nur bei Standardeinstellungen und optimalen Umgebungsbedingungen. Berücksichtigen Sie diese Details bei der Benutzung. Die Werte gelten nicht mehr, falls Ihr Rollstuhl modifiziert wurde, beschädigt ist oder starke Verschleißerscheinungen... - Seite 105 Sigma, Sigma 230 2020-09 Technische Daten Beschreibung Abmessungen pro Konfiguration mit BZ10E und L34 TUB SE30 SE39 SE43 SE42 Rücklehnenhöhe 610 mm Abstand zwischen Fußplatte BZ10E und Sitz 365 mm - 465 mm Winkel zwischen Bein und Sitzfläche 90° - 153°...
