2 MONTAGE

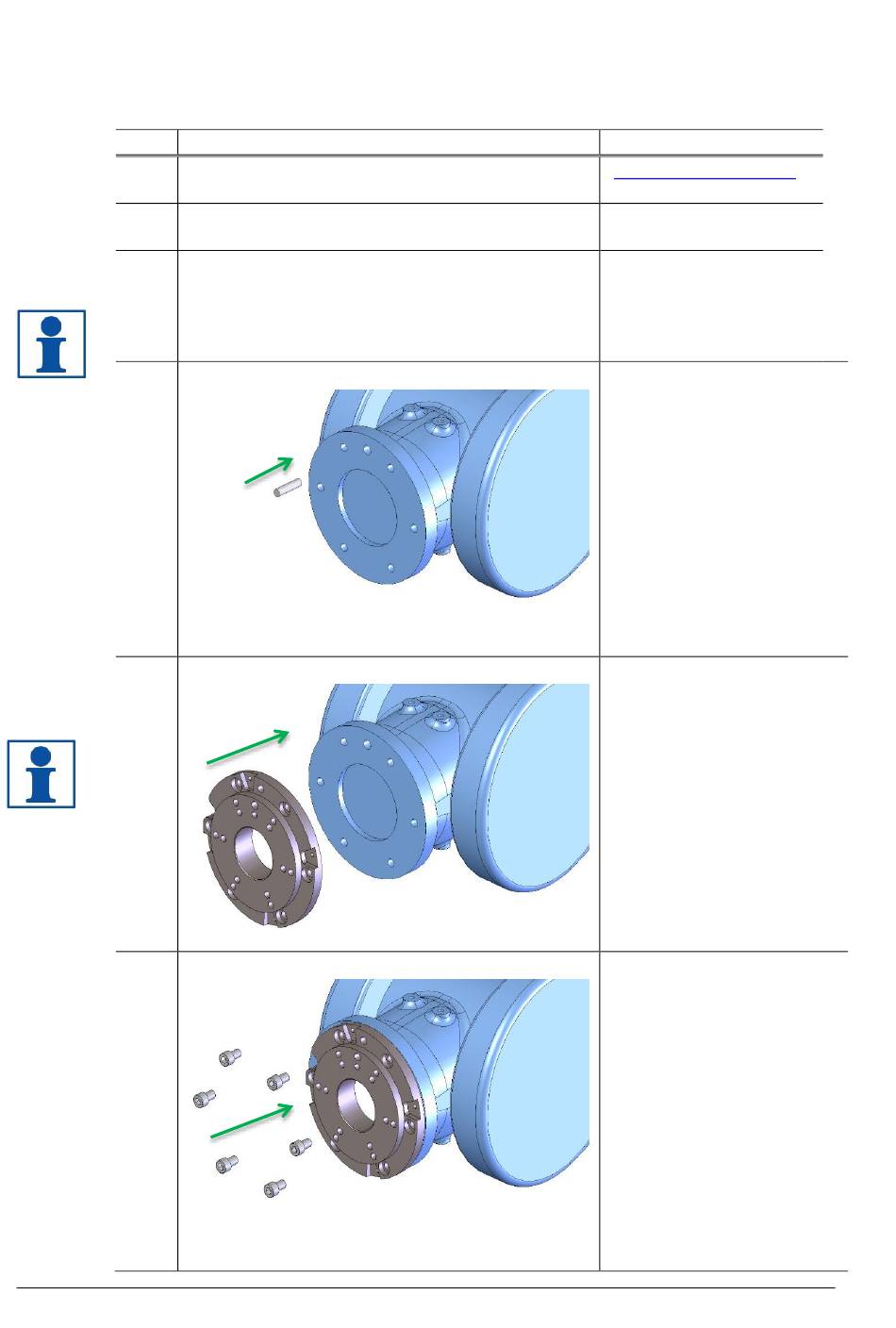

2.1 Montage der Drehdurchführung mit Werkzeugwechsler am Roboter
1
2
3
4
5
6
8
Tätigkeit
Sicherheit
Serviceposition
Strom abschalten
Führungsstift montieren
Adapterplatte anbringen
Adapterplatte montieren
Hinweis
Sicherheit Abschnitt 1.2
lesen.
Roboter in die Service-
Position verfahren.
Strom abschalten und
Leistungsschalter
verriegeln. HINWEIS!
Sicherheitshinweise für
den Roboter lesen.
Den beigefügten
Führungsstift in den
Flansch des Roboters
drücken.
Adapterplatte anheben und
den Führungsstift in die
Führungsbohrung am
Roboterflansch einführen.
HINWEIS! Nur wenn eine
Adapterplatte genutzt wird.
Adapterplatte mit den
beigelegten Schrauben
montieren. Beim Festziehen
einen Drehmoment-
schlüssel verwenden
(Anzugsmomente s.o.).
M0412-1 Ver. 3.0
