10A
10B
11
12
13
10

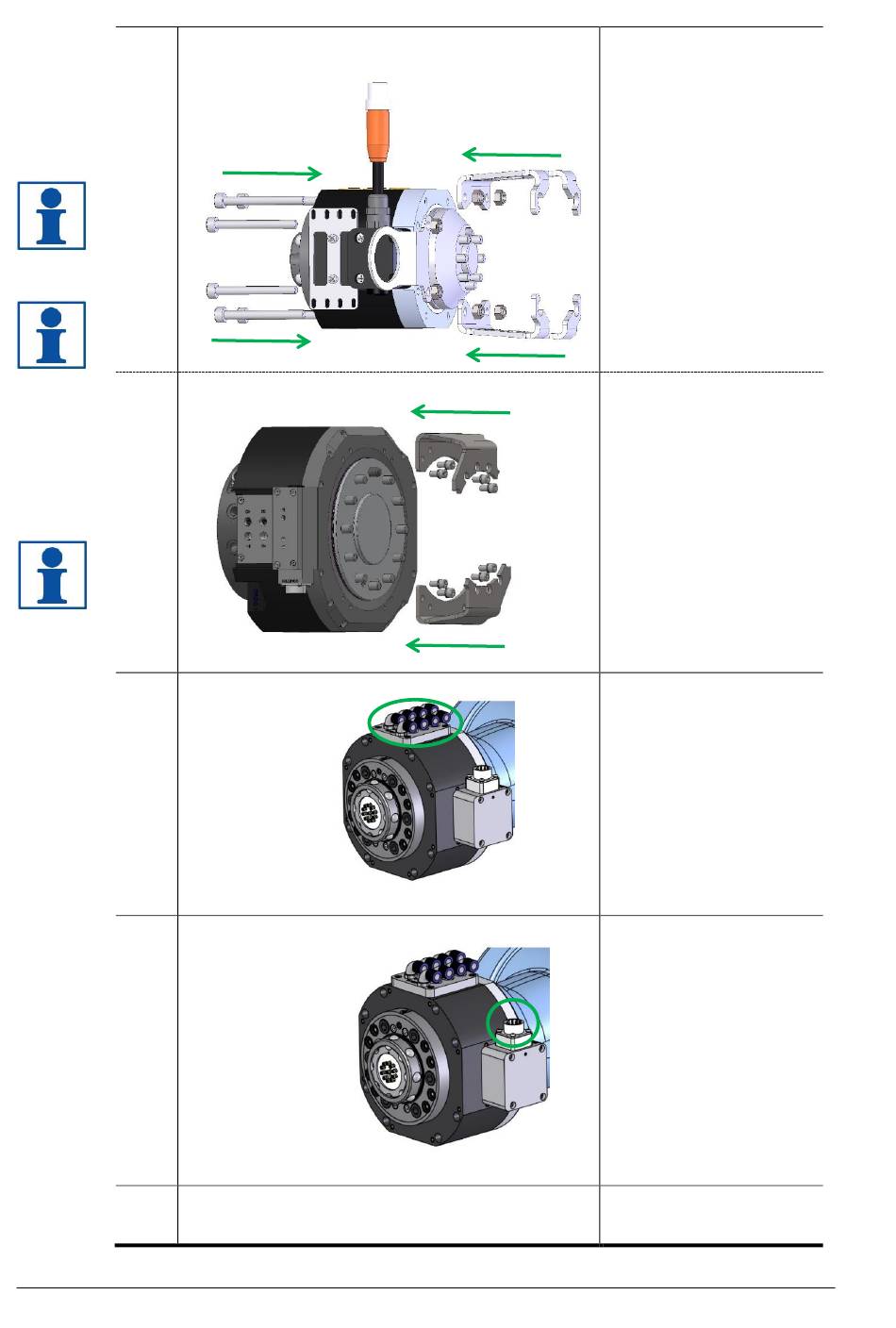

Rotationsbegrenzungen montieren (STC20 und
STC100)
Rotationsbegrenzungen montieren (STC250
und STC350)
Luftanschlüsse verbinden
Signale anschließen (nur bei elektr. Versionen)
Strom einschalten
Rotationsbegrenzungen
mit beiliegenden
Schrauben und Muttern
montieren. Das
Anzugsmoment für
STC20 beträgt 4 Nm und
für STC100 6 Nm.
HINWEIS! Konstruktion
und Montageverfahren
sind abhängig von STC-
und Robotermodellen.
HINWEIS! Die
Montageanleitungen sind
in den Adaptersätzen
enthalten.
Rotationsbegrenzungen
mit beiliegenden
Schrauben und Muttern
montieren. Das Anzugs-
moment für STC250 und
STC350 beträgt 10 Nm.
HINWEIS! Konstruktion
und Montageverfahren
sind abhängig von STC-
und Robotermodellen.
HINWEIS! Die Montage-
anleitungen sind in den
Adaptersätzen enthalten.
Luftschläuche mit
Schlaucharmaturen
montieren.
Pneumatikschaltpläne
sind in der
Produktbeschreibung
des jeweiligen Gerätes
zu finden.
Elektrische Anschlüsse
entsprechend des
gewählten Gerätes
verbinden.
Elektroschaltpläne sind
in der Produkt-
beschreibung des
jeweiligen Gerätes zu
finden.
Leistungsschalter entriegeln
und Strom einschalten.
M0412-1 Ver. 3.0
