Bedienung

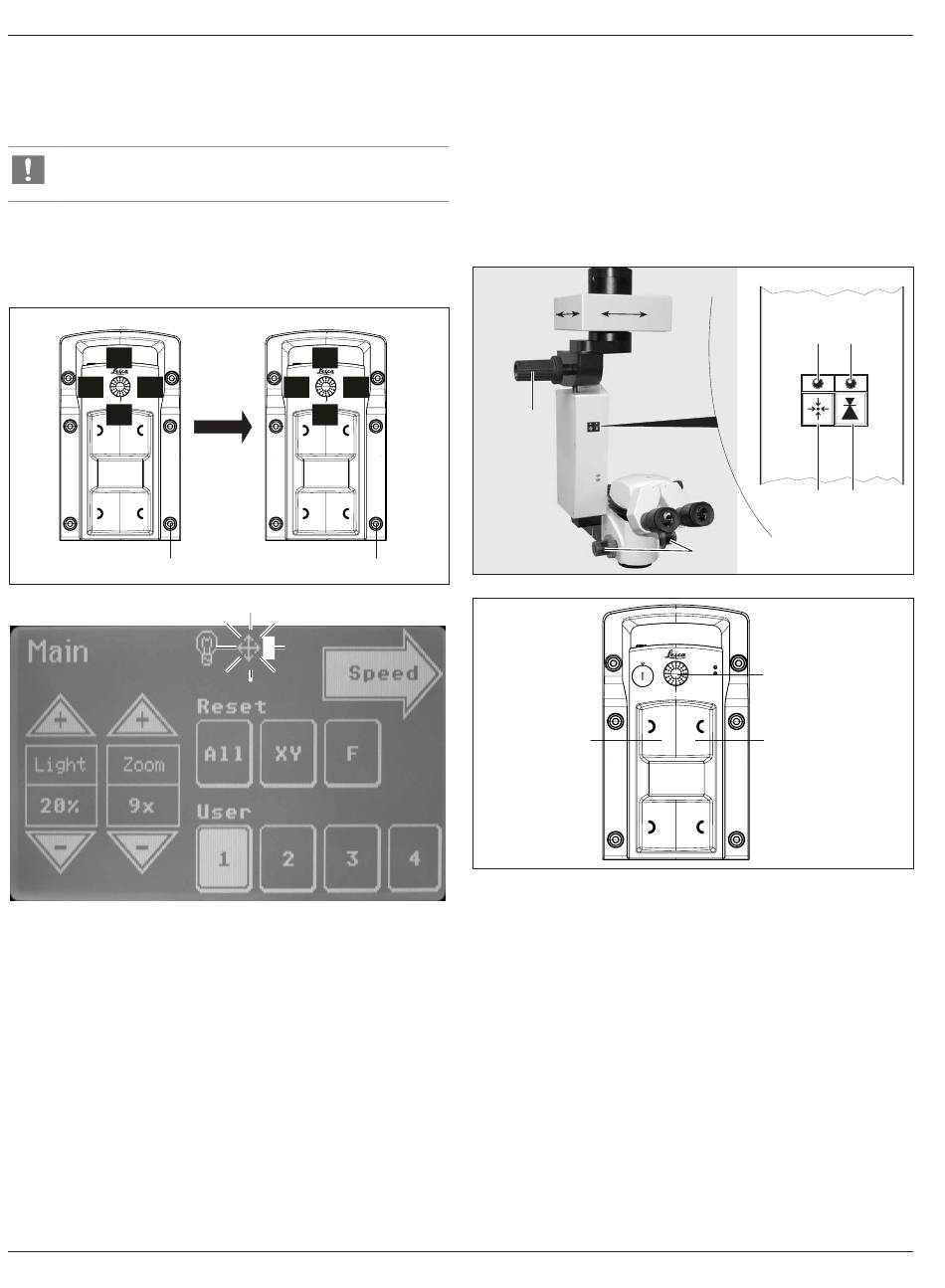

7.15 Bewegungsrichtungen + und –
der XY-Kupplung tauschen
Die Funktion "XY­Reverse" muss dem Fußschalter
zugewiesen werden (Siehe Seite 30).
Mit der Drucktaste "XY­Reverse" (1) am Fußschalter die
X
Bewegungsrichtungen + und – der XY­Kupplung in – und +
umkehren.
Das Symbol "XY­Umkehr aktiviert" (2) am Control Panel leuchtet.
+Y
-X +X
-Y
1
26
-Y
+X -X
+Y
1
2
Leica M620 F20 / Ref. 10 714 371 / Version 01
8

Bedienung

8.1

Mikroskop positionieren

Mittelstellung einstellen:

Taste "Reset XY­Kupplung" (4) drücken.
X
Die XY­Kupplung fährt in die Mittelstellung.
LED (2) leuchtet, wenn die Mittelstellung erreicht ist.
1
9

Grobpositionierung:

Mikroskop an beiden Handgriffen (6) fassen und positionieren.
X

Feinpositionierung:

XY­Kupplung über Fußschalter (7) betätigen.
X
Verfahrgeschwindigkeit der XY­Kupplung am Control Panel
X
einstellen (siehe Seite 29).

Feineinstellung Neigung:

Mit Feineinstellung Neigetrieb (1) Neigung des Mikroskops
X
genau einstellen.
2 3
4 5
6
7
8
