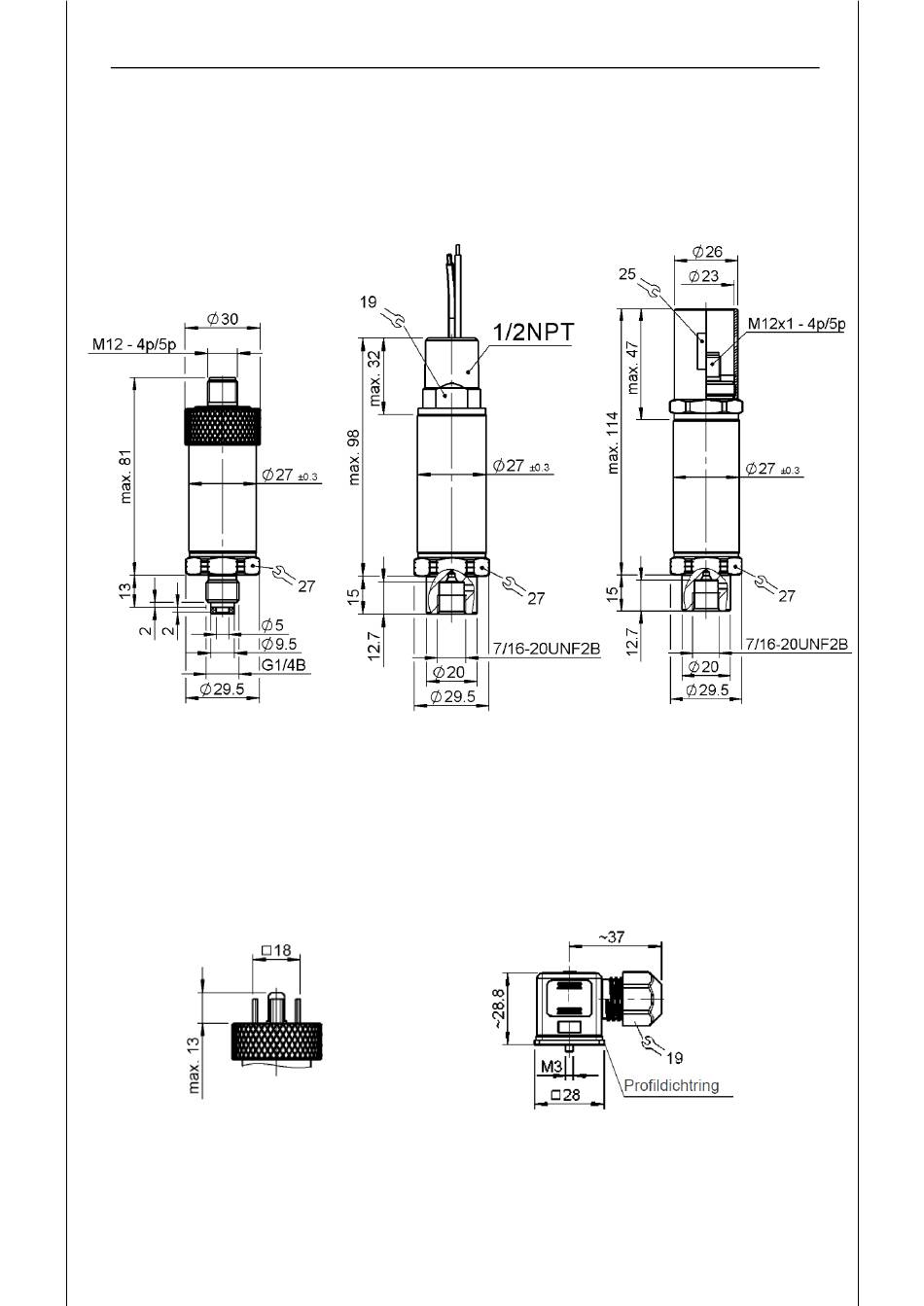

16 Geräteabmessungen
16.1 Gesamtgerät
HDA 4xG6-A-xxxx-EN1 /
HDA 4xG6-A-xxxx-ENC
G1/4 B:
Anzugsdrehmoment, empfohlen
20 Nm für Messbereich ≤ 600 bar/9000 psi
40 Nm für Messbereich 1050 bar /15000 psi
16.2

Elektrische Anschlussvarianten

Gerätestecker EN175301-803, 3-pol.+PE
Stand: 06.01.2022
HDA 4xC9-A-xxxx-ENx
SF250CX20, Autoclave (7/16-20 UNF 2B):
Anzugsdrehmoment, empfohlen
15 Nm für Messbereich ≤ 600 bar/9000 psi
20 Nm für Messbereich 1050 bar /15000 psi
Zugehörige Kupplungsdose ZBE 01
(im Lieferumfang enthalten)
HYDAC ELECTRONIC GMBH
HDA 4xC6-A-xxxx-EN9
Mat. Nr.: 670051
