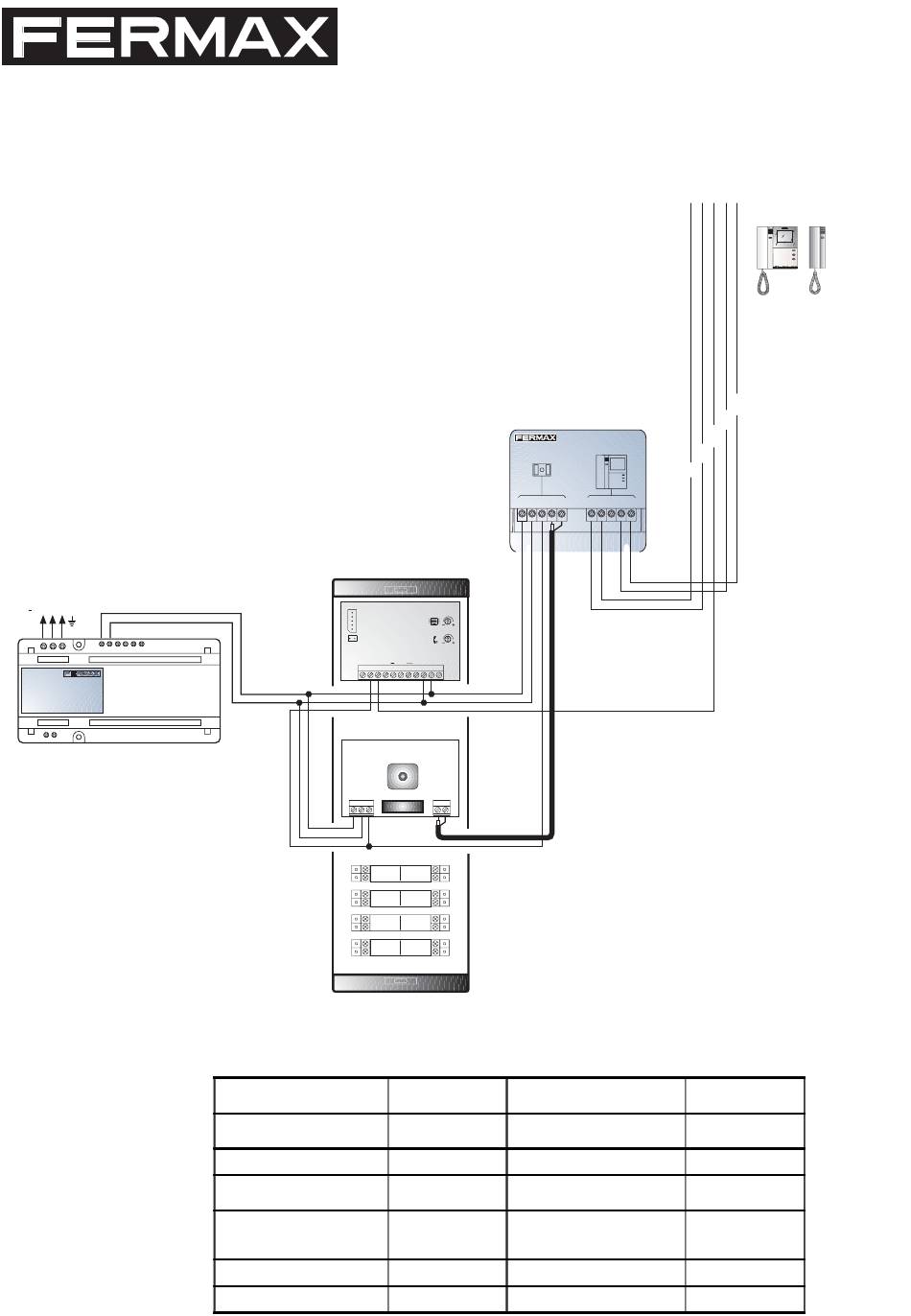

Fermax 2444 Anschlussplan Seite 2

Diagramme de connexion du convertisseur:
Konverter Anschlußplan:
85 : 270 Vac
+ - + - + -
PRIM 220VAC SEC. 18VDC
REF.
ALIMENTADOR VIDEO
8830/6062
VIDEO POWER SUPPLY
E F
Caractéristiques techniques:
Technische Daten:
Convertisseur vidéo différentiel Ref: 2444
Video Differential Konverter Ref: 2444
AMPLIFICADOR ADS
ADS AMPLIFIER
JP1
X Ct L S B B
TELECAMERA
KAMERA
+ -
CT
.......... .......... ....
8
6
4
2
PLATINE D' ACCÈS
TÜRSTATION
ALIMENTATIONffffSORTIE
ALIMENTATION
CONSOMMATION EN REPOS
CONSOMMATION ACTIVE
TEMPERATURE DE
FONCTIONNEMENT
SORTIE DE VIDEO
IMPEDANCE D'ENTRÉE
IMPEDANCE DE SORTIE
CONVERSOR VIDEO DIFERENCIAL
DIFFERENTIAL VIDEO CONVERTER
REF. 2444
+ -
Ct V M
EXT.
INT.
Ab Ab - + X
V M
....
7
5
3
1
18 ± 2 Vdc STROMVERSORGUNG
VERBRAUCH IM
0 mA ~ 5 mA
RUHEZUSTAND
60 mA ± 10 mA AKTIV VERBRAUCH
-10 ± +60 ºC
UMGEBUNGSTEMPERATUUR
VIDEO AUSGANG
Signal composé
balancé 2 Vpp
75 Ω
INPUT IMPEDANZ
150 Ω
OUTPUT IMPEDANZ
AUX ÉTAGES
ZU DEN STOCKEN
V-
V+
L
+
-
+ -
Ct V+ V-
18 ± 2 Vdc
0 mA ~ 5 mA
60 mA ± 10 mA
-10 ± +60 ºC
Balancierte
composierte Signal
2 Vpp
75 Ω
Ω
150
