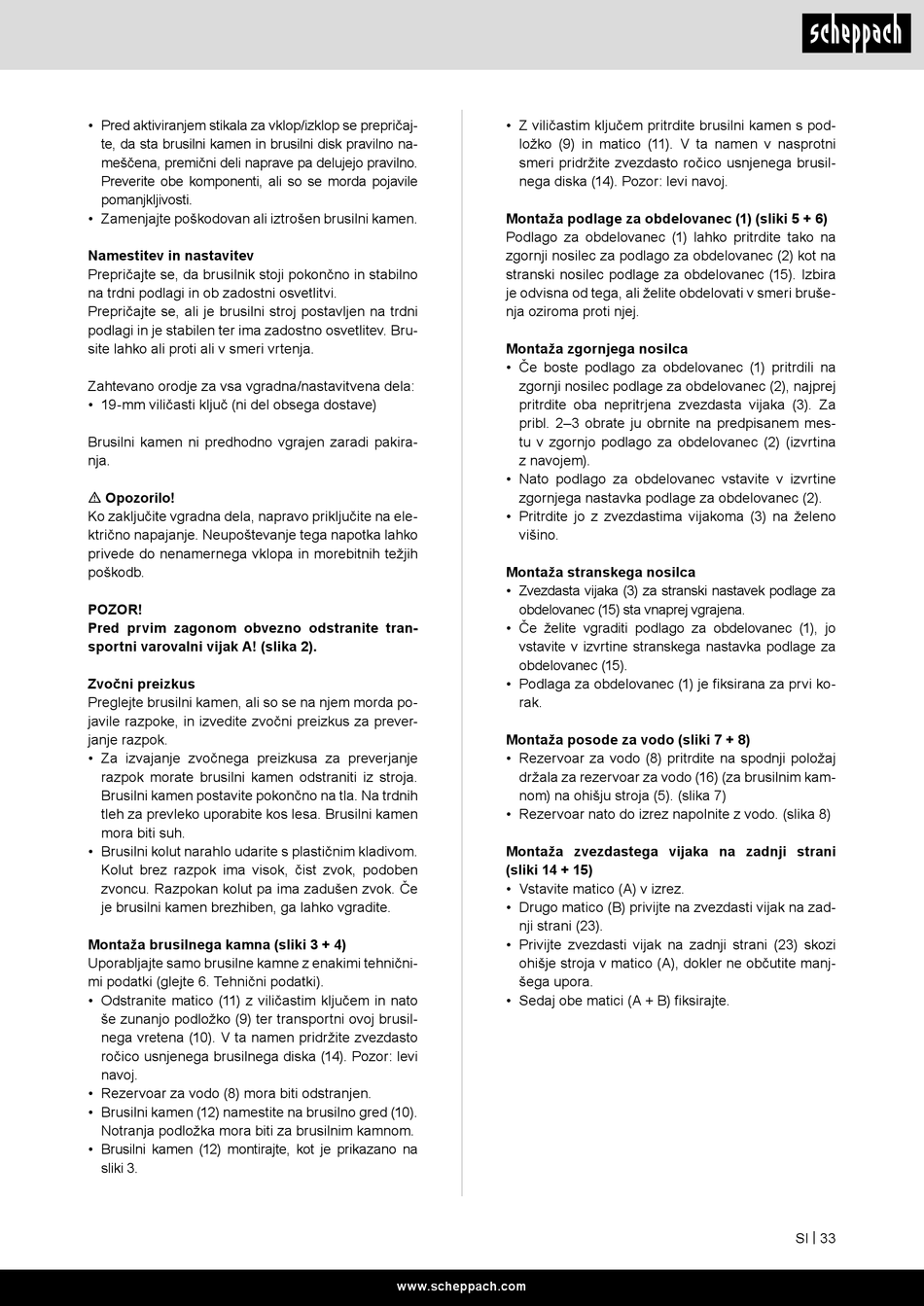

• Pred aktiviranjem stikala za vklop/izklop se prepričaj-
te, da sta brusilni kamen in brusilni disk pravilno na-
meščena, premični deli naprave pa delujejo pravilno.
Preverite obe komponenti, ali so se morda pojavile
pomanjkljivosti.
• Zamenjajte poškodovan ali iztrošen brusilni kamen.
Namestitev in nastavitev
Prepričajte se, da brusilnik stoji pokončno in stabilno
na trdni podlagi in ob zadostni osvetlitvi.
Prepričajte se, ali je brusilni stroj postavljen na trdni
podlagi in je stabilen ter ima zadostno osvetlitev. Bru-
site lahko ali proti ali v smeri vrtenja.
Zahtevano orodje za vsa vgradna/nastavitvena dela:
• 19-mm viličasti ključ (ni del obsega dostave)
Brusilni kamen ni predhodno vgrajen zaradi pakira-
nja.
m Opozorilo!
Ko zaključite vgradna dela, napravo priključite na ele-
ktrično napajanje. Neupoštevanje tega napotka lahko
privede do nenamernega vklopa in morebitnih težjih
poškodb.
POZOR!
Pred prvim zagonom obvezno odstranite tran-
sportni varovalni vijak A! (slika 2).
Zvočni preizkus
Preglejte brusilni kamen, ali so se na njem morda po-
javile razpoke, in izvedite zvočni preizkus za prever-
janje razpok.
• Za izvajanje zvočnega preizkusa za preverjanje
razpok morate brusilni kamen odstraniti iz stroja.
Brusilni kamen postavite pokončno na tla. Na trdnih
tleh za prevleko uporabite kos lesa. Brusilni kamen
mora biti suh.
• Brusilni kolut narahlo udarite s plastičnim kladivom.
Kolut brez razpok ima visok, čist zvok, podoben
zvoncu. Razpokan kolut pa ima zadušen zvok. Če
je brusilni kamen brezhiben, ga lahko vgradite.
Montaža brusilnega kamna (sliki 3 + 4)
Uporabljajte samo brusilne kamne z enakimi tehnični-
mi podatki (glejte 6. Tehnični podatki).
• Odstranite matico (11) z viličastim ključem in nato
še zunanjo podložko (9) ter transportni ovoj brusil-
nega vretena (10). V ta namen pridržite zvezdasto
ročico usnjenega brusilnega diska (14). Pozor: levi
navoj.
• Rezervoar za vodo (8) mora biti odstranjen.
• Brusilni kamen (12) namestite na brusilno gred (10).
Notranja podložka mora biti za brusilnim kamnom.
• Brusilni kamen (12) montirajte, kot je prikazano na
sliki 3.
• Z viličastim ključem pritrdite brusilni kamen s pod-
ložko (9) in matico (11). V ta namen v nasprotni
smeri pridržite zvezdasto ročico usnjenega brusil-
nega diska (14). Pozor: levi navoj.
Montaža podlage za obdelovanec (1) (sliki 5 + 6)
Podlago za obdelovanec (1) lahko pritrdite tako na
zgornji nosilec za podlago za obdelovanec (2) kot na
stranski nosilec podlage za obdelovanec (15). Izbira
je odvisna od tega, ali želite obdelovati v smeri bruše-
nja oziroma proti njej.
Montaža zgornjega nosilca
• Če boste podlago za obdelovanec (1) pritrdili na
zgornji nosilec podlage za obdelovanec (2), najprej
pritrdite oba nepritrjena zvezdasta vijaka (3). Za
pribl. 2–3 obrate ju obrnite na predpisanem mes-
tu v zgornjo podlago za obdelovanec (2) (izvrtina
z navojem).
• Nato podlago za obdelovanec vstavite v izvrtine
zgornjega nastavka podlage za obdelovanec (2).
• Pritrdite jo z zvezdastima vijakoma (3) na želeno
višino.
Montaža stranskega nosilca
• Zvezdasta vijaka (3) za stranski nastavek podlage za
obdelovanec (15) sta vnaprej vgrajena.
• Če želite vgraditi podlago za obdelovanec (1), jo
vstavite v izvrtine stranskega nastavka podlage za
obdelovanec (15).
• Podlaga za obdelovanec (1) je fiksirana za prvi ko-
rak.
Montaža posode za vodo (sliki 7 + 8)
• Rezervoar za vodo (8) pritrdite na spodnji položaj
držala za rezervoar za vodo (16) (za brusilnim kam-
nom) na ohišju stroja (5). (slika 7)
• Rezervoar nato do izrez napolnite z vodo. (slika 8)
Montaža zvezdastega vijaka na zadnji strani
(sliki 14 + 15)
• Vstavite matico (A) v izrez.
• Drugo matico (B) privijte na zvezdasti vijak na zad-
nji strani (23).
• Privijte zvezdasti vijak na zadnji strani (23) skozi
ohišje stroja v matico (A), dokler ne občutite manj-
šega upora.
• Sedaj obe matici (A + B) fiksirajte.
