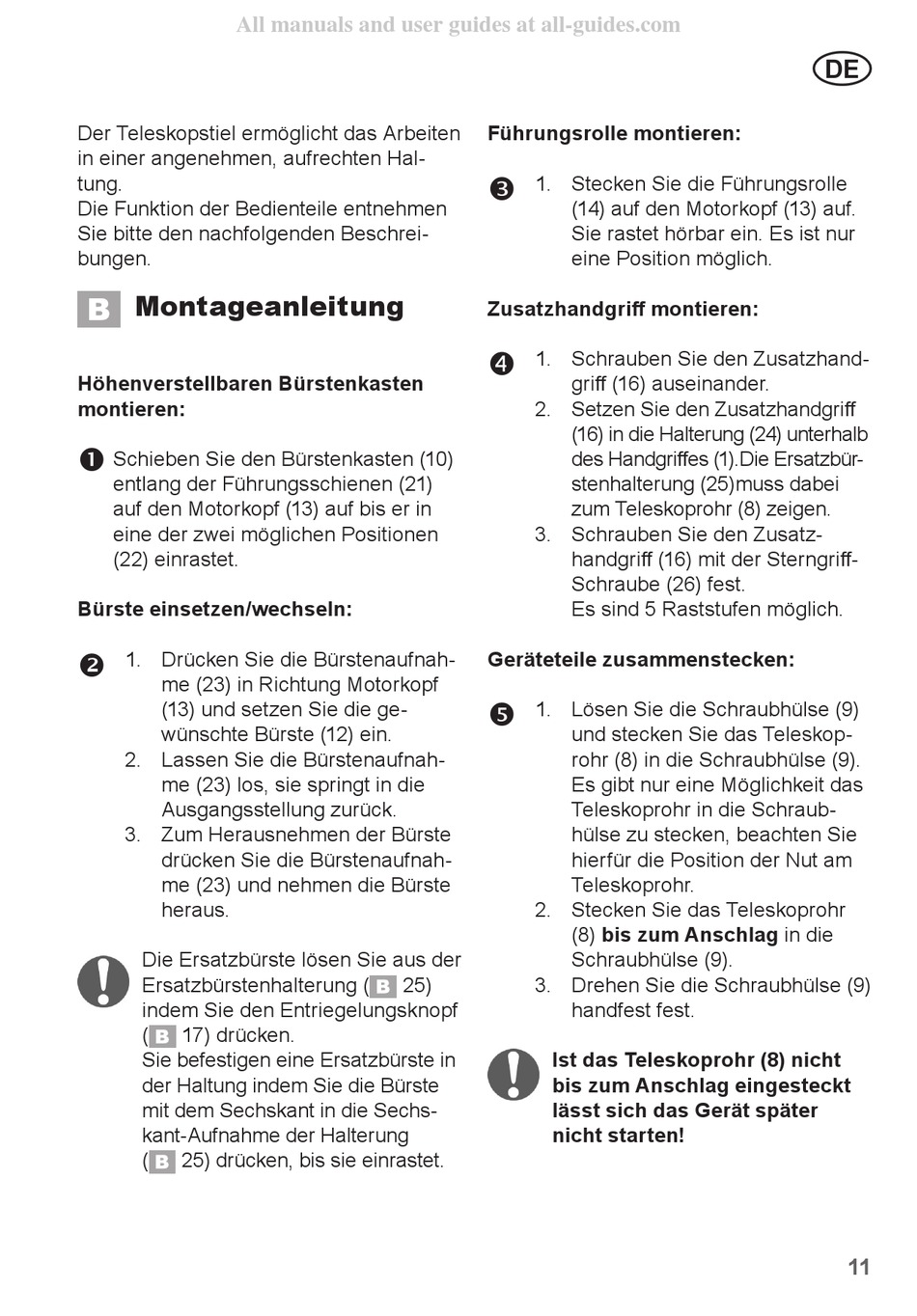

Der Teleskopstiel ermöglicht das Arbeiten
in einer angenehmen, aufrechten Hal-
tung.
Die Funktion der Bedienteile entnehmen
Sie bitte den nachfolgenden Beschrei-
bungen.

Montageanleitung

Höhenverstellbaren Bürstenkasten
montieren:
Œ
Schieben Sie den Bürstenkasten (10)
entlang der Führungsschienen (21)
auf den Motorkopf (13) auf bis er in
eine der zwei möglichen Positionen
(22) einrastet.
Bürste einsetzen/wechseln:
1. Drücken Sie die Bürstenaufnah-

me (23) in Richtung Motorkopf
(13) und setzen Sie die ge-
wünschte Bürste (12) ein.
2. Lassen Sie die Bürstenaufnah-
me (23) los, sie springt in die
Ausgangsstellung zurück.
3. Zum Herausnehmen der Bürste
drücken Sie die Bürstenaufnah-
me (23) und nehmen die Bürste
heraus.
Die Ersatzbürste lösen Sie aus der
Ersatzbürstenhalterung (
indem Sie den Entriegelungsknopf
( 17) drücken.
Sie befestigen eine Ersatzbürste in
der Haltung indem Sie die Bürste
mit dem Sechskant in die Sechs-
kant-Aufnahme der Halterung
( 25) drücken, bis sie einrastet.
Führungsrolle montieren:
1. Stecken Sie die Führungsrolle
Ž
(14) auf den Motorkopf (13) auf.
Sie rastet hörbar ein. Es ist nur
eine Position möglich.
Zusatzhandgriff montieren:
1. Schrauben Sie den Zusatzhand-

griff (16) auseinander.
2. Setzen Sie den Zusatzhandgriff
(16) in die Halterung (24) unterhalb
des Handgriffes (1).Die Ersatzbür-
stenhalterung (25)muss dabei
zum Teleskoprohr (8) zeigen.
3. Schrauben Sie den Zusatz-
handgriff (16) mit der Sterngriff-
Schraube (26) fest.
Es sind 5 Raststufen möglich.
Geräteteile zusammenstecken:
1. Lösen Sie die Schraubhülse (9)

und stecken Sie das Teleskop-
rohr (8) in die Schraubhülse (9).
Es gibt nur eine Möglichkeit das
Teleskoprohr in die Schraub-
hülse zu stecken, beachten Sie
hierfür die Position der Nut am
Teleskoprohr.
2. Stecken Sie das Teleskoprohr
(8) bis zum Anschlag in die
Schraubhülse (9).
25) 3. Drehen Sie die Schraubhülse (9)
handfest fest.
Ist das Teleskoprohr (8) nicht
bis zum Anschlag eingesteckt
lässt sich das Gerät später
nicht starten!
