4. MÉTODO DE INSTALACIÓN

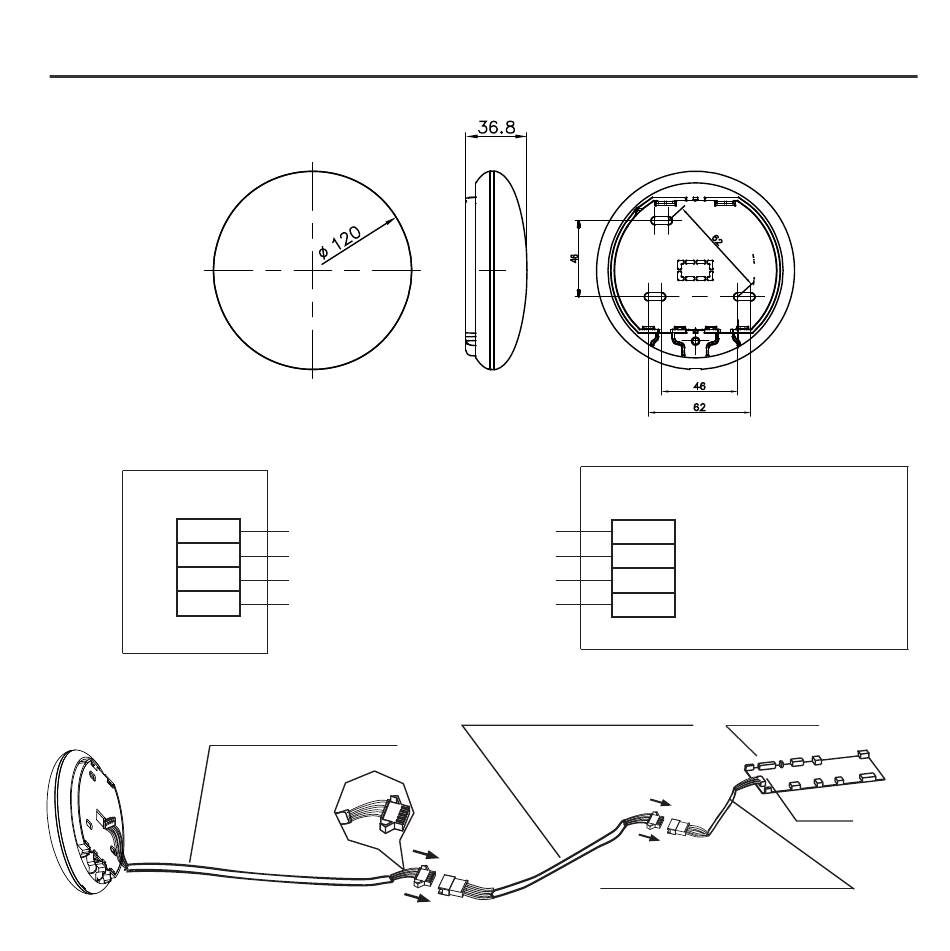

1. Estructura y dimensiones
2. Diagrama eléctrico
Conector or CN2
rojo
negro
amarillo
marrón
Puerto Smart
Cable de conexión
-----------------------------------
-----------------------------------
-----------------------------------
-----------------------------------
Cable apantallado de 4 hilos,
la longitud se determina en
la instalación.
Cable alargador 6 mts (CL97448)
(Suministrado)
)LJ
CN40
rojo
negro
amarillo
marrón
Cable de conexión (CL97079)
(Suministrado)
9
(CN38 en modelos
MUCSR-24 a 60-H11-I)
Placa principal
Ud. Interior
)LJ
Placa principal
CN40 (o CN38)
)LJ
