BGS technic 9232 Bedienungsanleitung

Allgemeine Information
Dieser Hydraulikheber kann für die
Montage und Wartung von Komponenten
verwendet werden, die angehoben,
abgelassen oder transportiert werden
müssen. Dieser hydraulische
Getriebeheber ist fahrbar, hat eine
kompakte Bauweise, geringes
Gesamtgewicht und eine große
Hubhöhe.
Spezifikationen
Maximale Hub- / Traglast: 500 Kg
Minimale Sattelhöhe: 1100 mm
Maximale Sattelhöhe 1900 mm
Nettogewicht: 32 Kg
Maße: 1120 x 230 x 280 mm

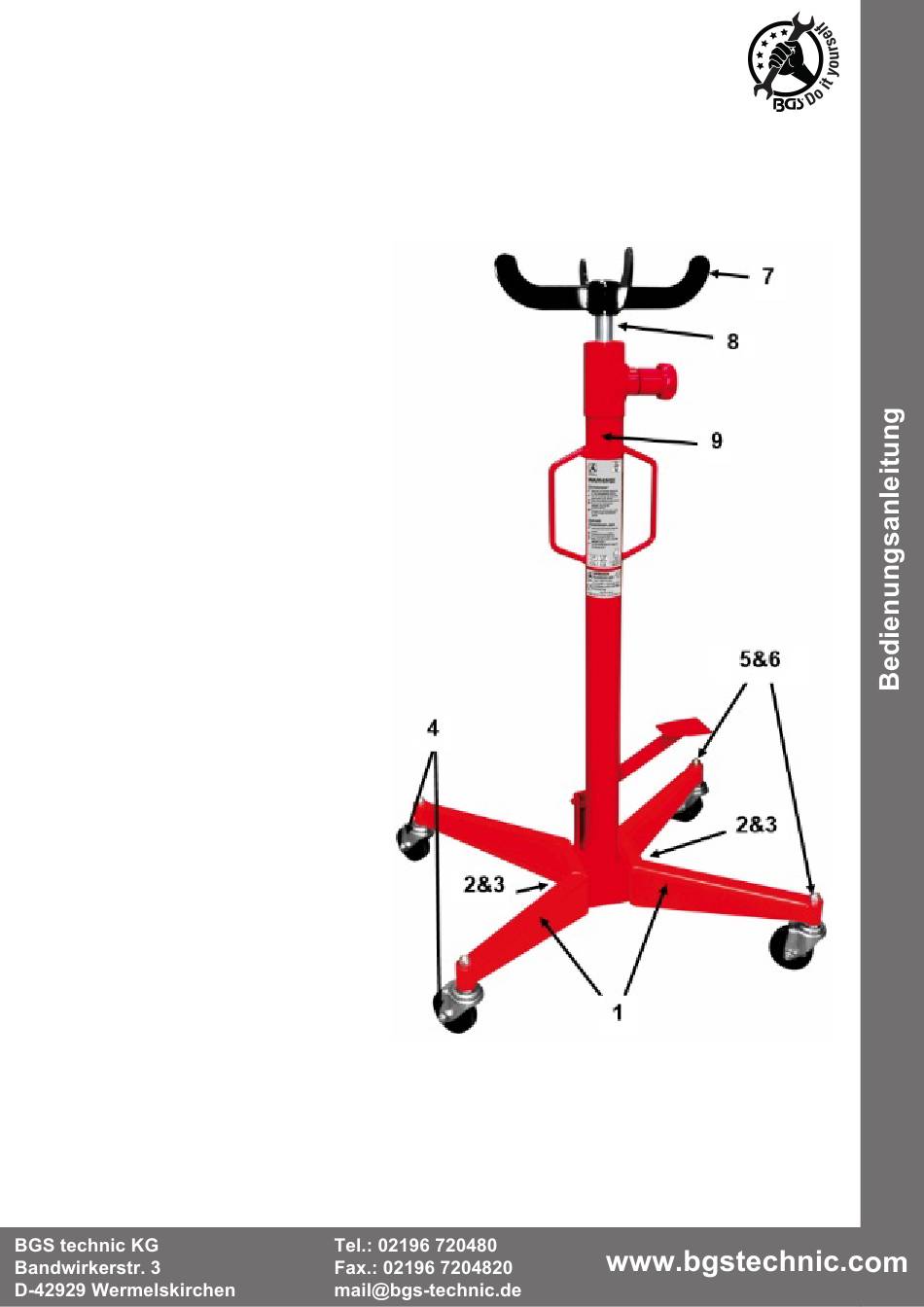

Aufbau
1. Die zwei Radausleger (1) mit vier
Schrauben (2) und Federringen (3)
an der Hydraulikeinheit befestigen.
2. Die vier Laufrollen (4) mit Muttern (5)
und Federringen (6) an den
Radauslegern (1) befestigen.
3. Setzen Sie die Hubkralle (7) auf das
obere Ende der Kolbenstange (8)
und schieben Sie die Kolbenstange
nach unten.
4. Lösen und entfernen Sie die
Entlüftungsschraube (9), im oberen
Teil des Mantelrohrs, zum Entlüften
und montieren Sie diese im
Anschluss direkt wieder.
Warnung
Lesen und verstehen Sie alle
Anweisungen vor dem Gebrauch und
befolgen Sie diese bei Gebrauch.
Überschreiten Sie niemals die
angegebene, maximale Traglast.
Verwenden Sie den Heber nur auf harten, ebenen und fugenloser Oberfläche.
Die Verwendung des Hebers ist auf den Ausbau, Einbau und Transport von Getrieben und
Verteilergetrieben beschränkt.
Das Fahrzeug ausreichend unterstützen, bevor Sie die Reparatur durchführen.
Wegen der möglichen Gefahren, die mit dieser Art von Geräten verbunden sind, dürfen keine
Änderungen am Produkt vorgenommen werden.
Die Nichtbeachtung dieser Hinweise kann zu schweren Verletzungen und / oder Sachschäden führen.
SW-Stahl und Werkzeugvertriebs GmbH
5
d i e
Getriebeheber, 500 kg
