Bauanleitung 117.215
OPITEC PLUS-Line Drehscheibe
7

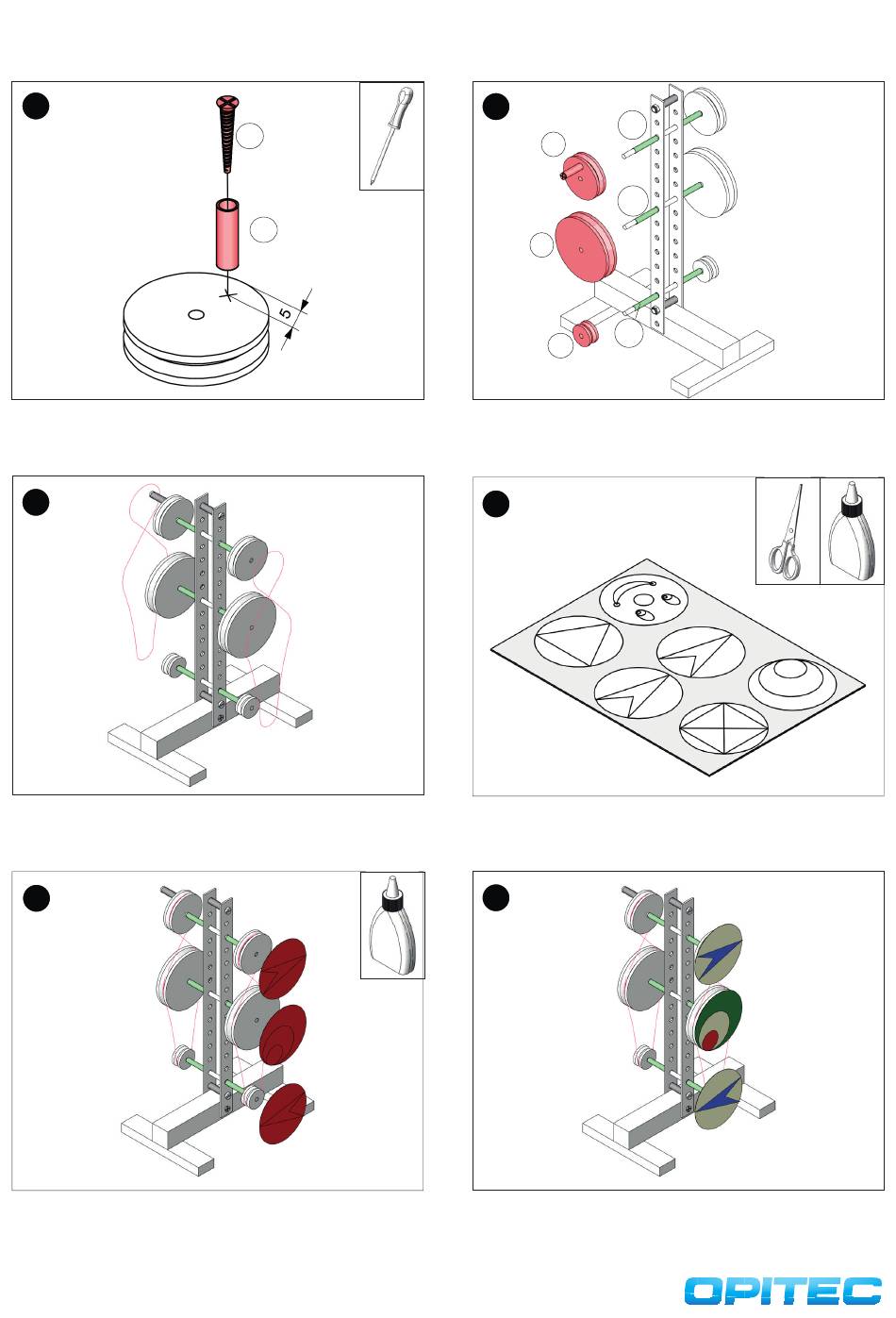

An einem der Schnurlaufräder ø40 (4) einen Abstandshalter (9), als
Kurbel, ca. 5mm zum Aussenrand, mit der Schraube (10) anschrauben.
8 9
Jeweils ein Gummiband (6,) beidseitig je nach gewünschter Drehrich-
tung, auf die Schnurlaufräder aufspannen.
11
Gewünschte Drehscheiben auf die Schnurlaufräder (rechte Seite)
aufl eimen.
7
10
9
8 8
15a
4
15b
3
15a
5
Trinkhalm-Abstandshalter (15a+15b) auf die Achsen schieben. Das Rad
mit der Kurbel (4) sowie ein Schnurlaufrad ø 60 (3) sowie ein Rad ø 20 (5)
jeweils auf die entsprechende Achse aufstecken.
10
Die Drehscheiben (Seite 5) auf die Graupappe (14) aufk leben und nach
Belieben farbig gestalten. Drehscheiben anschließend ausschneiden.
12
Fertig!
