Bauanleitung 117.215
OPITEC PLUS-Line Drehscheibe
1
2
1

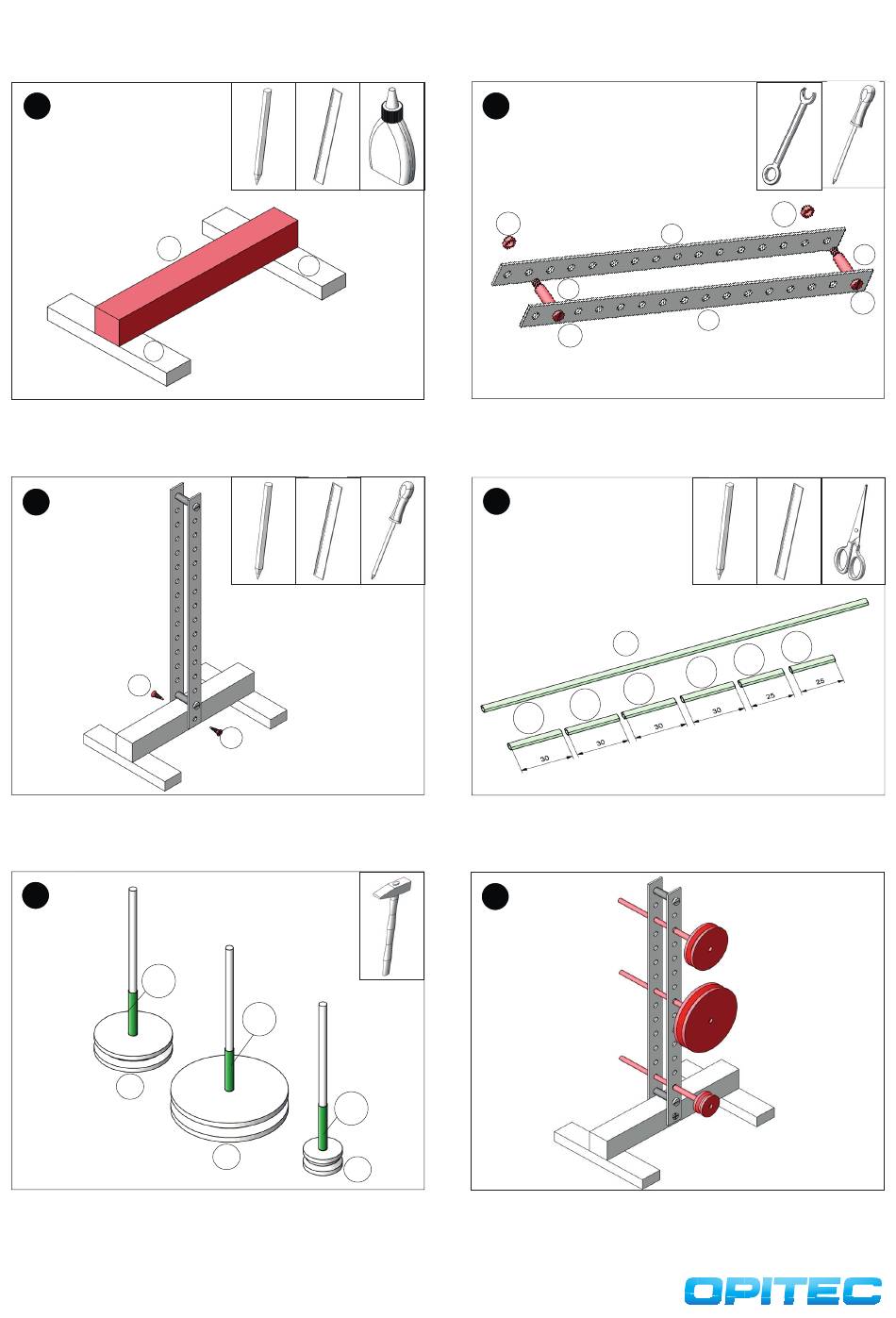

Auf den Holzleisten (1) die Mitte anreißen und die Holzleiste (2) wie
abgebildet, auf die beiden Leisten (1) aufl eimen. Den Leim des fertigen-
Grundgestells gut trocknen lassen.
3
11
Auf der Leiste (2) die Mitte anreißen und den Achsträger so aufsetzen,
dass der untere Abstandshalter (9) auf der Holzleiste (2) aufsitzt. Dann
mit den beiden Schrauben (11) befestigen.
5
15a
30mm
4
Die Achsen (7), wie abgebildet in die Räder (1 x ø60, 1 x ø40, 1 x
ø20mm, einstecken. Jeweils ein Trinkhalmstück (15) aufstecken. Sollten
die Achsen sehr schwer einzustecken sein, leicht mit dem Hammer
einklopfen.
6
1
11
15b
25mm
15a
30mm
3
5
2
13
9
12
Die beiden Lochblechstreifen (8) mit den Abstandshaltern (9) und den
Schrauben (12) sowie den beiden Stoppmuttern (13) zu einem Achsträ-
ger verschrauben. (siehe Abbildung!)
4
15
15a
15a
15a
Aus beiliegendem Trinkhalm (15) 4 Stücke mit ca. 30mm Länge und 2
Stücke mit ca. 25mm Länge abschneiden.
6
Die Achsen mit den Rädern, wie abgebildet in die Löcher des Achsträ-
gers einstecken.
13
8
8
15b
15b
15a
9
12
