Eingänge - TAS -Link III Montageanleitung

Eingänge
Eingänge
IN 1 - 8

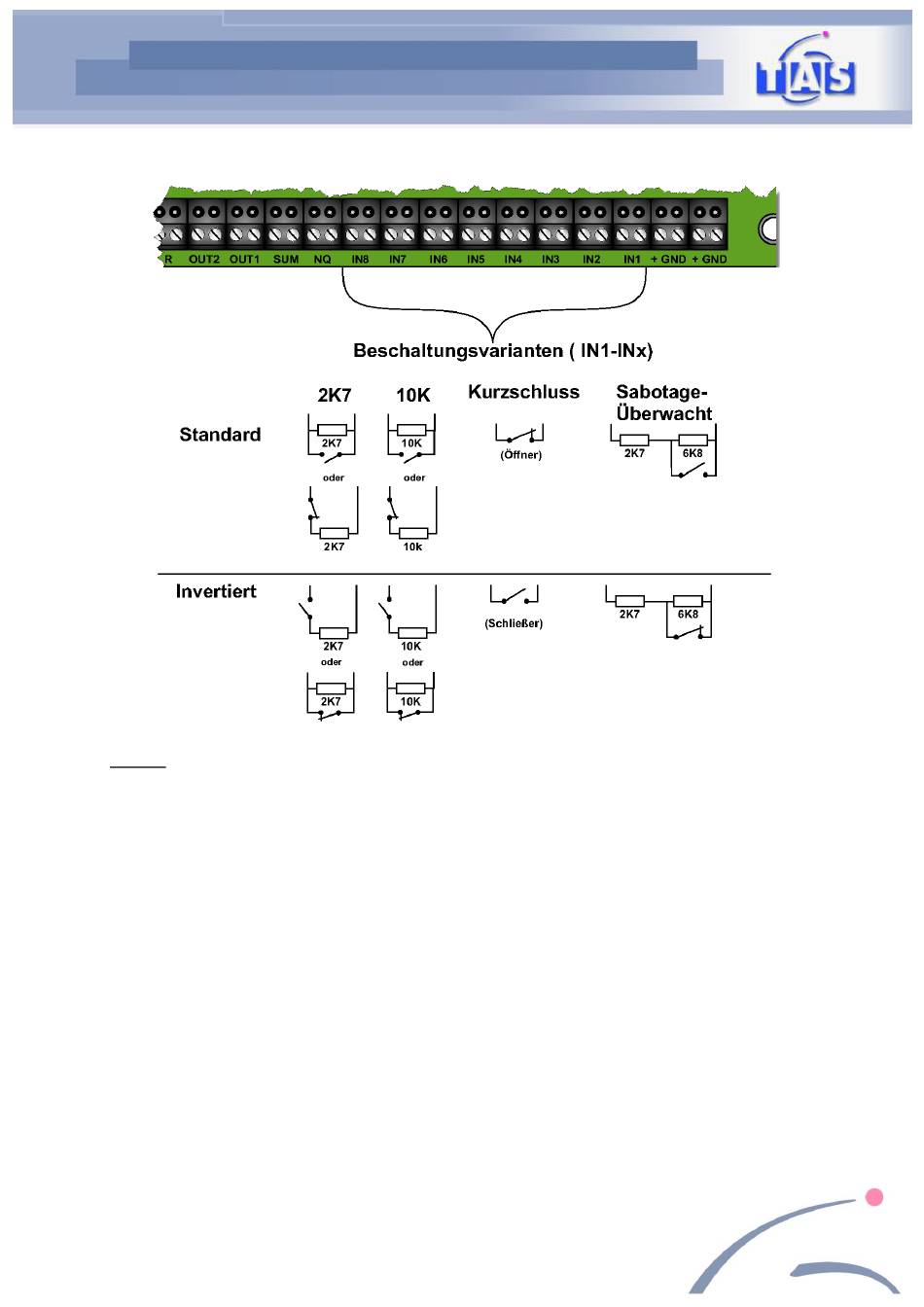

Die Linien entsprechen je nach Konfiguration:
entweder Kurzschluss-Linie (Kontakt)
Hier wird durch Öffnung der Kurzschluss-Linie eine Meldung ausgelöst.
10kΩ /2k7Ω
oder
D.h. eine Meldung wird durch Widerstandsänderung +/- 40%
Hierbei muss ein 10kΩ/2k7Ω Widerstand bei Belegung am Melder eingebracht
werden.
oder Sabotageüberwacht
Ruhezustand
Auslösezustand
Sabotagezustand
Bereiches.
10 kΩ +/-40%;
2k7 Ω +/-40%;
alle Widerstandswerte
ausgelöst.
außerhalb des definierten
9
