Übersicht Tlw 1 - X - TAS -Link III Montageanleitung

Übersicht TLW 1 - x
TLW 1 - x

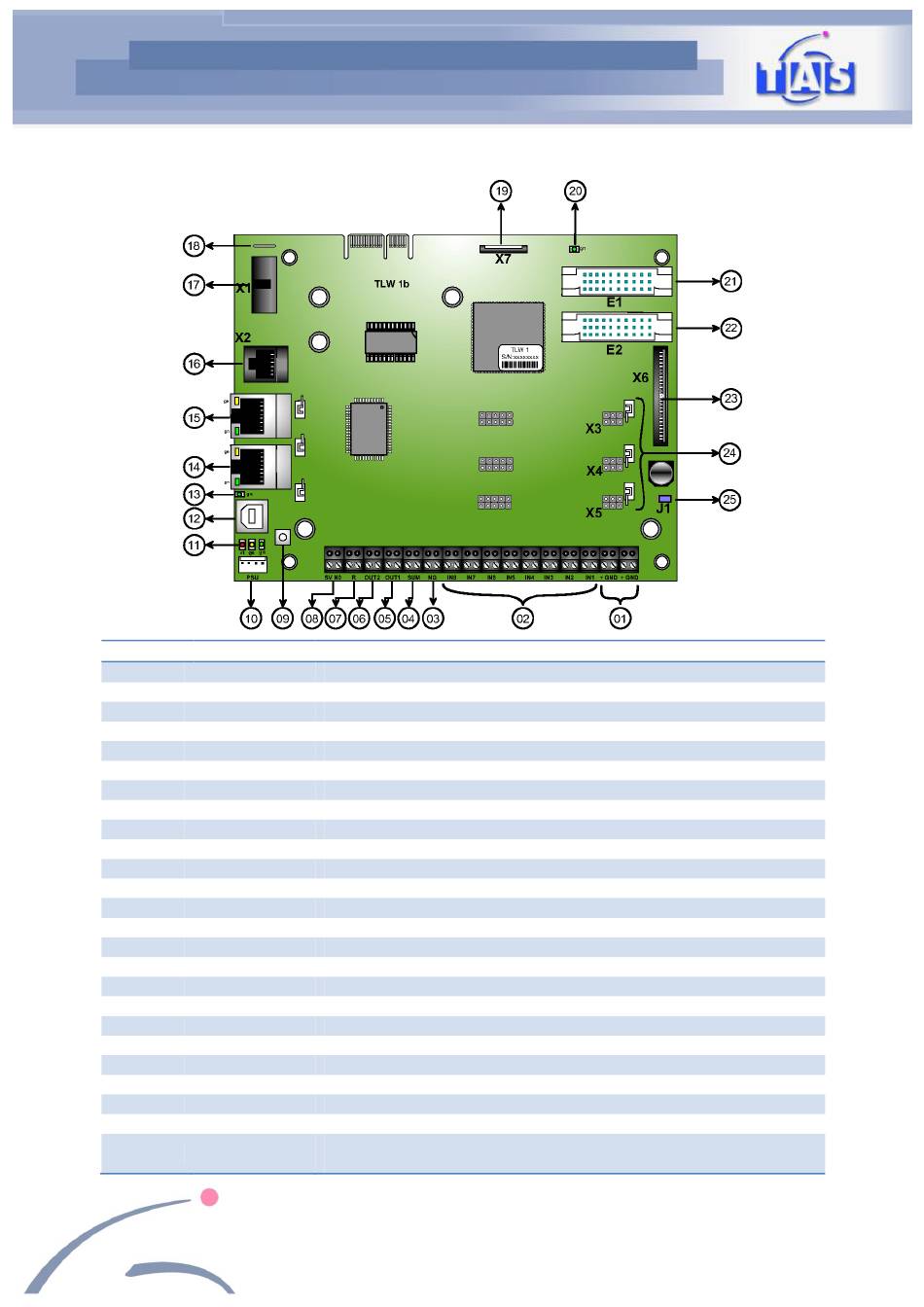

Nummer Bezeichnung Funktion
01 + GND
02
IN1-8
03 NQ
04 SUM
05 OUT1
06 OUT2
07
R
08 SV NO
09 -
10 PSU
11 -
12
-
13
-
14 -
15 -
16 X2
17 X1
18
-
19 X7
20 -
21 E1
22 E2
23
X6
24 X3-X5
25 J1
6
Spannungsversorgung 10-30V (80mA bei 12V)
Eingänge/Linien
Negativ-Quittung
Summenstörport
Schaltausgang 1
Schaltausgang 2
ohne Funktion
Spannungsüberwachung für NT 7500, ABI/Esser & NT360-12/E
Reset-Taster
Spannungsüberwachung nur NT360-12/E
Status-LEDs für Übertragungseinrichtung
Servicebuchse für Parametrierung (USB 2.0)
Status-LED für Servicebuchse (USB 2.0)
LAN-Buchse 1 Intern
LAN-Buchse 2 Extern
Schnittstelle für GMA-Komponenten oder FzS
Anschluss für externe Erweiterungskarten, GMA oder FzS
Erdungslasche
Flachbandanschluss für das externe LED-Modul TTA/LMT
Status-LED für Wegemodule (UMTS)
Steckplatz für Wegemodule TEI 1 (ISDN) oder TEA 1 (PSTN)
Steckplatz für Wegemodul TEG 1 (GSM)
Flachbandanschluss für I²C-Bus-Komponenten (ABI)
Steckplatz für interne Erweiterungskarten
Wahl ob Spg.-Versorgung über I²C (gesetzt) oder extern (nicht
gesetzt)
