Xex 1 - TAS -Link III Montageanleitung

Zusatzmodule

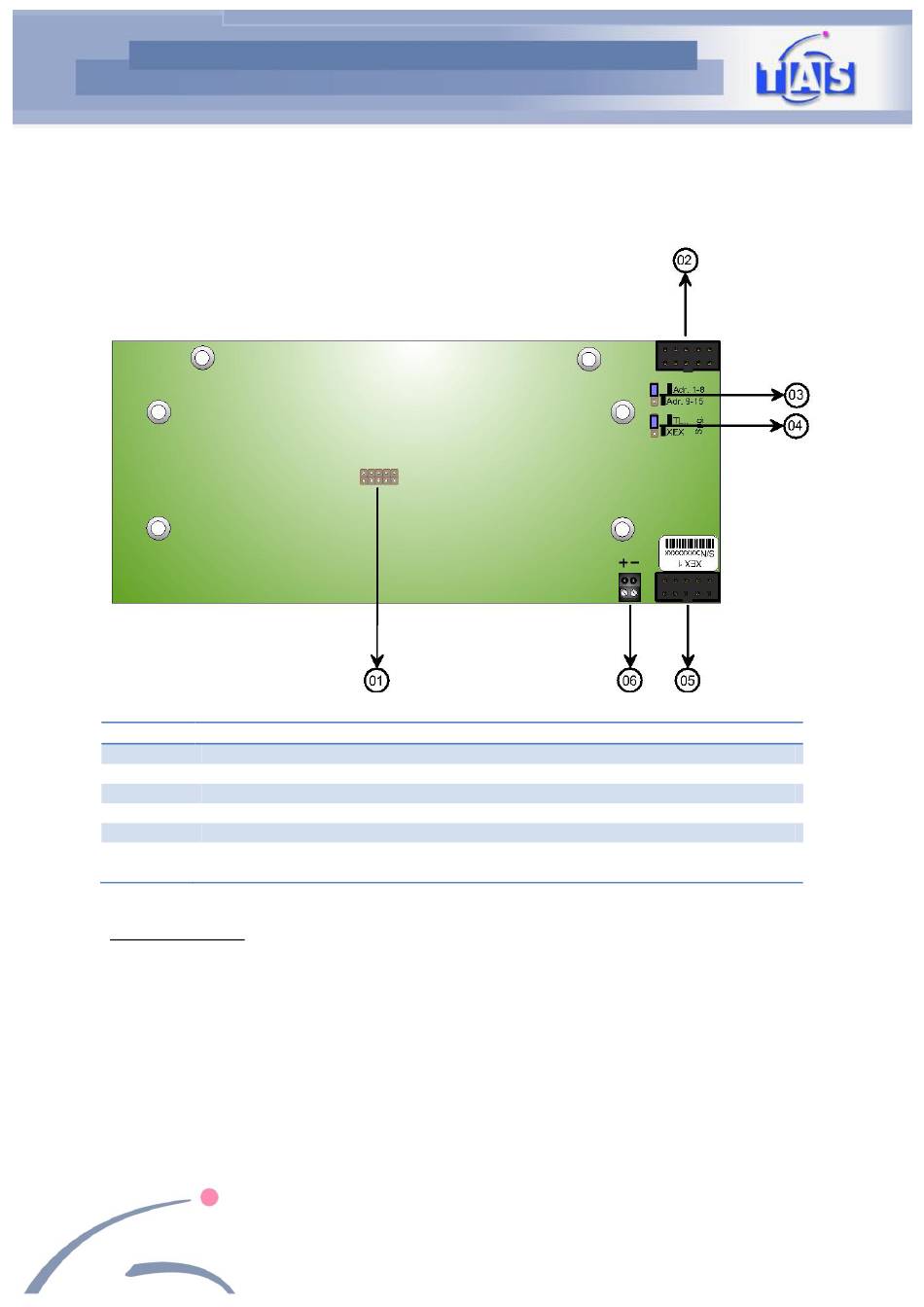

XEX 1

Die XEX 1 ist ein Träger für Baugruppen des Typs XKE 3 und XBE 1. Es können je Träger 2
Baugruppen aufgesteckt werden.
Nummer Funktion
01
Steckverbindung für Erweiterungskarten
02 Steckverbindung von vorgeschalteter XEX
03 Jumper für Auswahl der Adressierung (Adr. 1-8 oder Adr. 9-15)
04 Jumper für Auswahl der Spg.-Versorgung (über TL oder XEX)
05 Steckverbindung zu einer nachgeschalteten XEX
Spg.-Versorgung 10 - 30V (wenn Jumper auf „XEX") wird bei XBE
06
zwangsläufig benötigt
Jumperstellungen
Über den Jumper an Position 3 wird die Auswahl getroffen, ob die bestückten Karten auf
dem Träger XEX 1 zur Adressgruppe 1 - 8 oder 9 – 15 gehören.
Mittels des Jumpers an Position4 wird Auswahl getroffen über die Spannungsversorgung
mittels Bus (XEX) oder separat über die Schraubklemme (TL) an Position 6 (12V kommend
vom TAS-Link).
