Xbe 1 - TAS -Link III Montageanleitung

Erweiterungsbaugruppen

XBE 1

Die XBE 1 ist eine Brandmeldebaugruppe, welche in Verbindung mit Dioden-,
Frequenzmelder und Brandmeldeschnittstellen nach DIN 14675, EN 54-21 und EN 50136
eingesetzt werden kann.

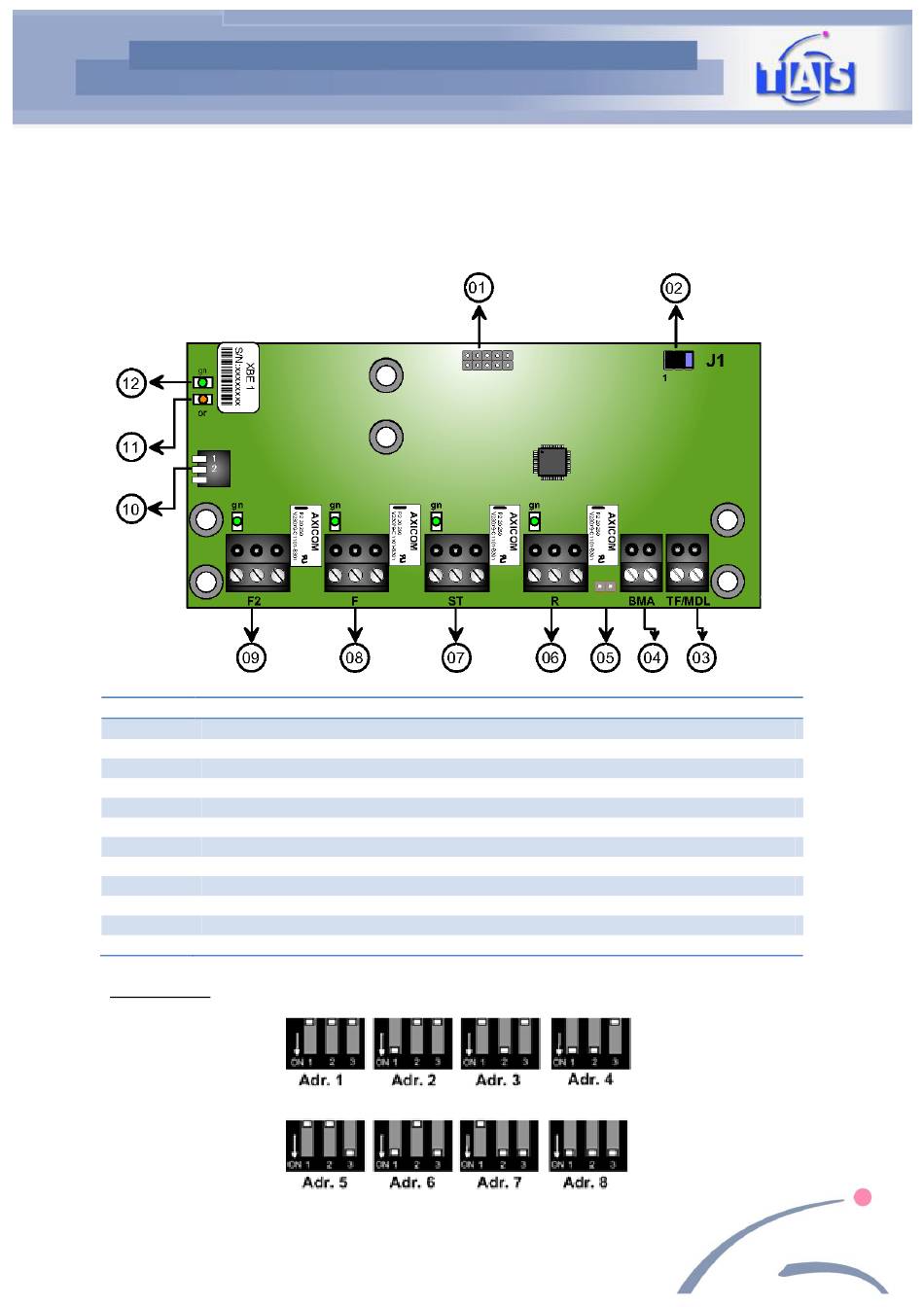

Nummer Funktion
01 Verbindungsstecker für Erweiterungsbus
02 Jumper Spannungs-Versorgung der Diodenmelder (nicht stecken bei X3-X5)
03 Anschluss für Dioden- und Frequenzmelder
04 Anschluss für Brandmeldedirektaufschaltung
05 Jumper für Potentialtrennung von Rückmelde- und Brandmeldeleitung
06 Rückmeldeleitung
07 Störungsausgang
08 Fernschaltausgang 1
09 Fernschaltausgang 2
10 DIP-Schalter für Adressierung
11
Status-LED
12 Status-LED
Adressierung
29
