Xbt 1 - TAS -Link III Montageanleitung

Erweiterungsbaugruppen

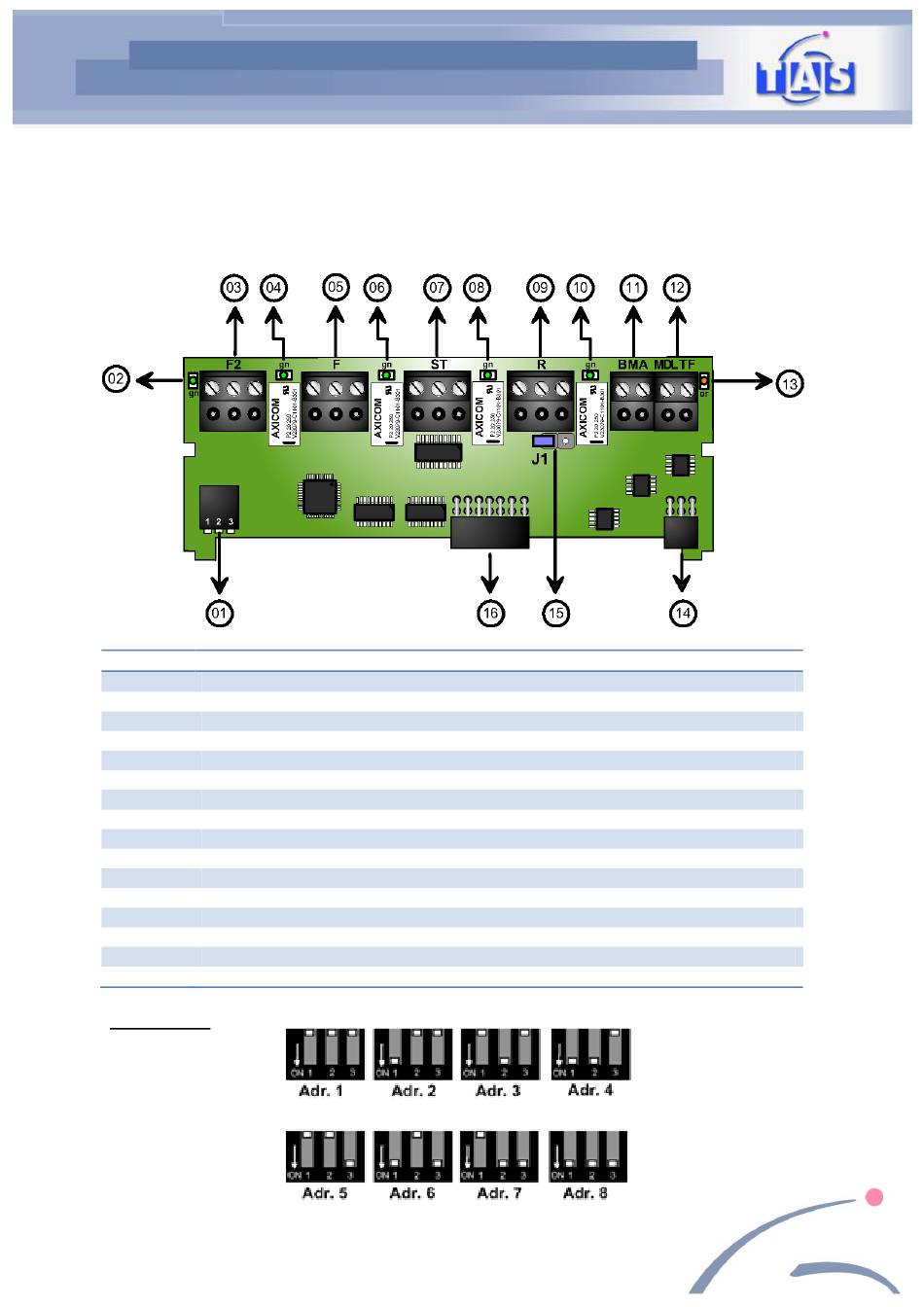

XBT 1

XBT 1 ist eine Brandmeldebaugruppe, welche in Verbindung mit Dioden-, Frequenzmelder
und Brandmeldeschnittstellen nach DIN 14675, EN 54-21 und EN 50136 eingesetzt werden
kann.
Nummer Funktion
01 Adressierschalter
02 Status-LED
03 Fernschaltausgang 2 (F2)
04 Status-LED F2
05 Fernschaltausgang 1 (F1)
06 Status-LED F
07 Störausgang (ST)
08
Status-LED ST
09 Rückmeldeleitung (R)
10 Status-LED R
11 Anschluss für Brandmeldedirektaufschaltung
12 Anschluss für Dioden- und Frequenzmelder
13
Status-LED
14
6 poliger Steckverbinder für Aufnahme auf TLW1 (Steckplatz X3 - 5)
15 Jumper J1 für Potentialtrennung von Rückmelde- und Brandmeldeleitung
16 10 poliger Steckverbinder für Aufnahme auf TLW1 (Steckplatz X3 - 5)
Adressierung
23
