Erweiterungsbaugruppen

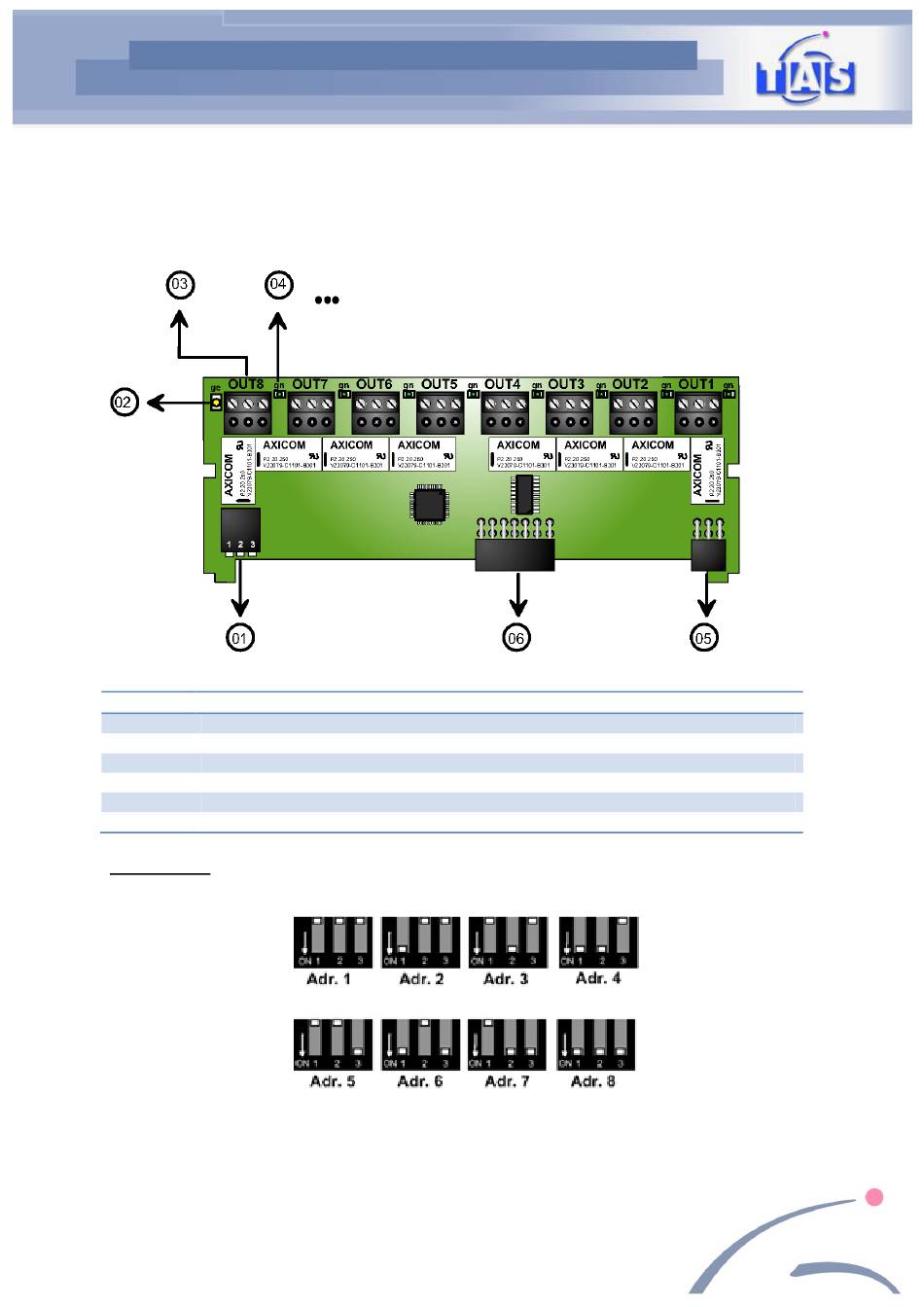

XRT 1
XRT 1 ist eine Relaiskarte, welche für das TAS-Link III 8 zusätzliche Schaltausgänge zur
Verfügung stellt.
Nummer
Funktion
01
Adressierschalter
02
Betriebs-LED
03
Schaltport OUT 8
04
Status-LED OUT 8
05
6 poliger Steckverbinder für Aufnahme auf TLW1 (Steckplatz X3 - 5)
06
10 poliger Steckverbinder für Aufnahme auf TLW1 (Steckplatz X3 - 5)
Adressierung
21
