Erweiterungsbaugruppen

XKT 1

XKT 1 ist eine Linienerweiterung, welches der TAS-Link III Übertragungseinrichtung 8
weitere Ein- und 2 weitere Ausgänge zur Verfügung stellt.

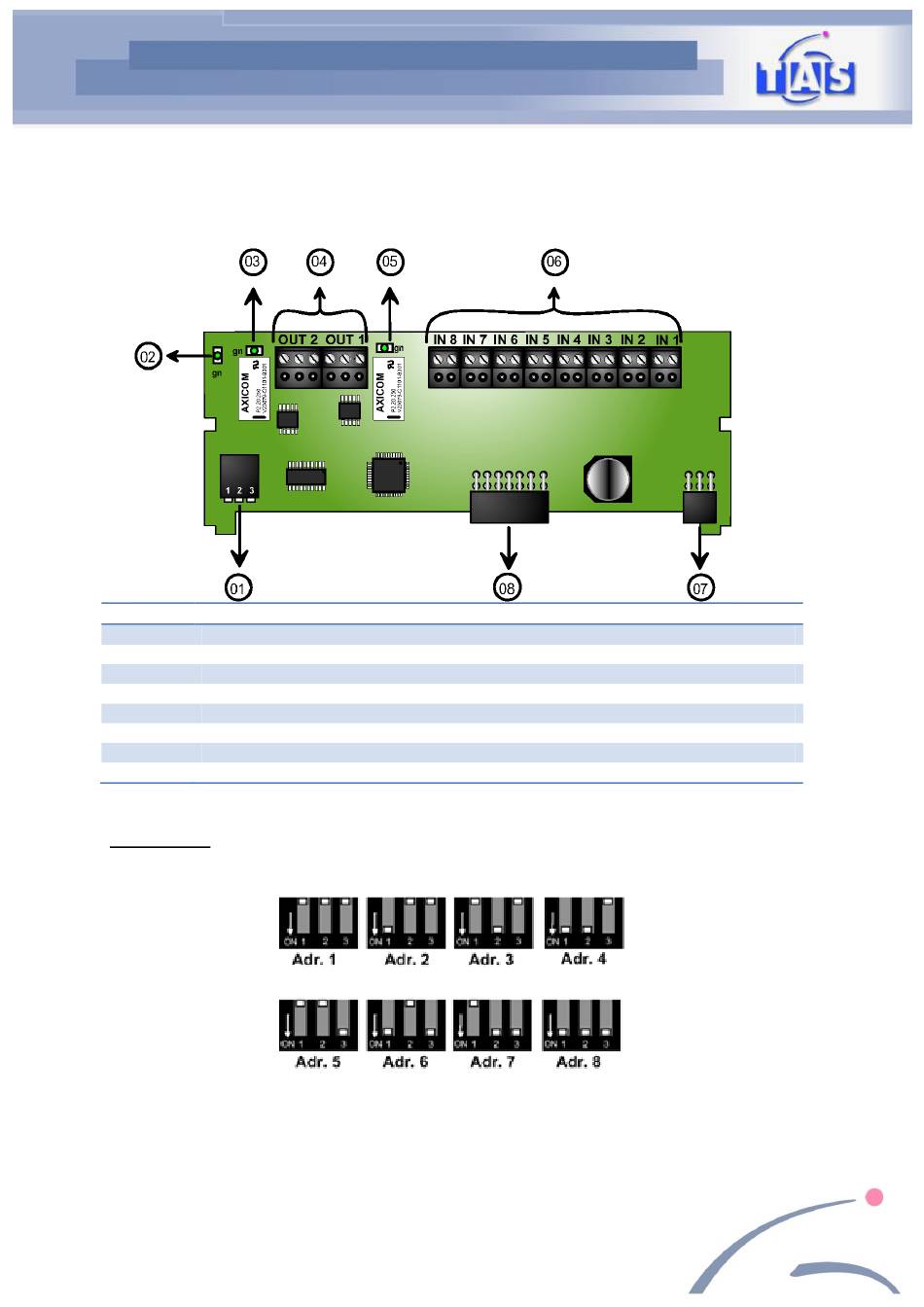

Nummer Funktion
01 Adressierschalter
02 Betriebs-LED
03 Status-LED OUT2
04 Schaltausgänge OUT1 - 2
05 Status-LED OUT1
06 Eingänge IN 1- 8
07 6 poliger Steckverbinder für Aufnahme auf TLW1 (Steckplatz X3 - 5)
08 10 poliger Steckverbinder für Aufnahme auf TLW1 (Steckplatz X3 - 5)
Adressierung
