Wegemodule TEI (ISDN)

TEI 1
Die Baugruppe TEI 1 erweitert das TAS-Link III um den ISDN-Weg.

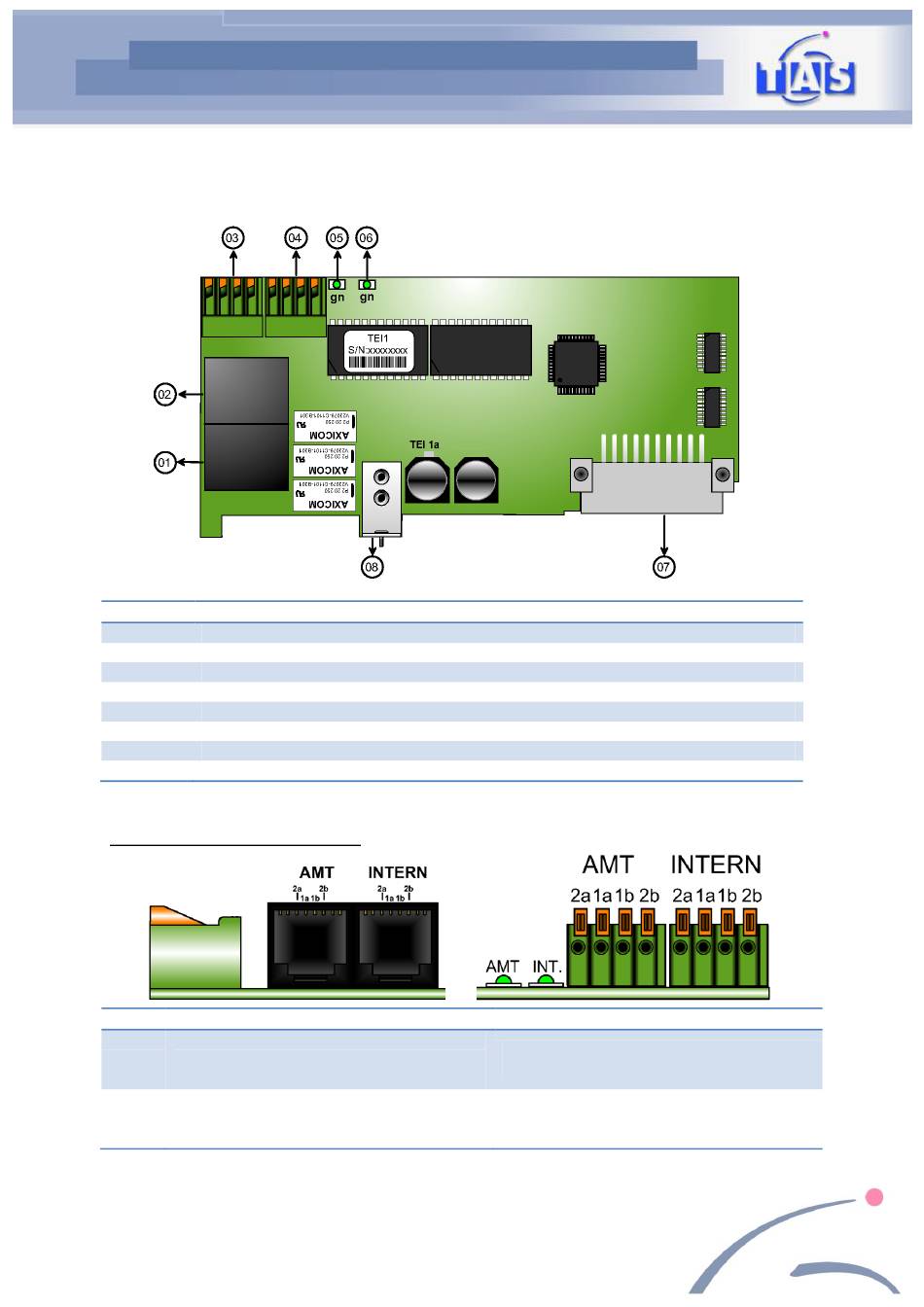

Nummer Funktion
01 ISDN - Buchse Ausgang (intern z.B. TK-Anlage)
02 ISDN - Buchse Eingang (Amt)
03 ISDN - Ausgang (intern z.B. TK-Anlage)
04 ISDN - Eingang (Amt)
05 Status-LED ISDN - Intern (3)
06 Status-LED ISDN - AMT (4)
07 Steckverbinder für Aufnahme auf TLW1 (Steckplatz E1)
08 Befestigungswinkel
Status LEDs und Belegung TEI 1
LED
AMT
Intern
Aus
stromlos/
defekt/
deaktiviert
stromlos/
defekt/
deaktiviert
Statisch ein
ISDN vorhanden
(Schicht 2)
ISDN vorhanden
(Schicht 2)
