Philippi 694 Montageanleitung

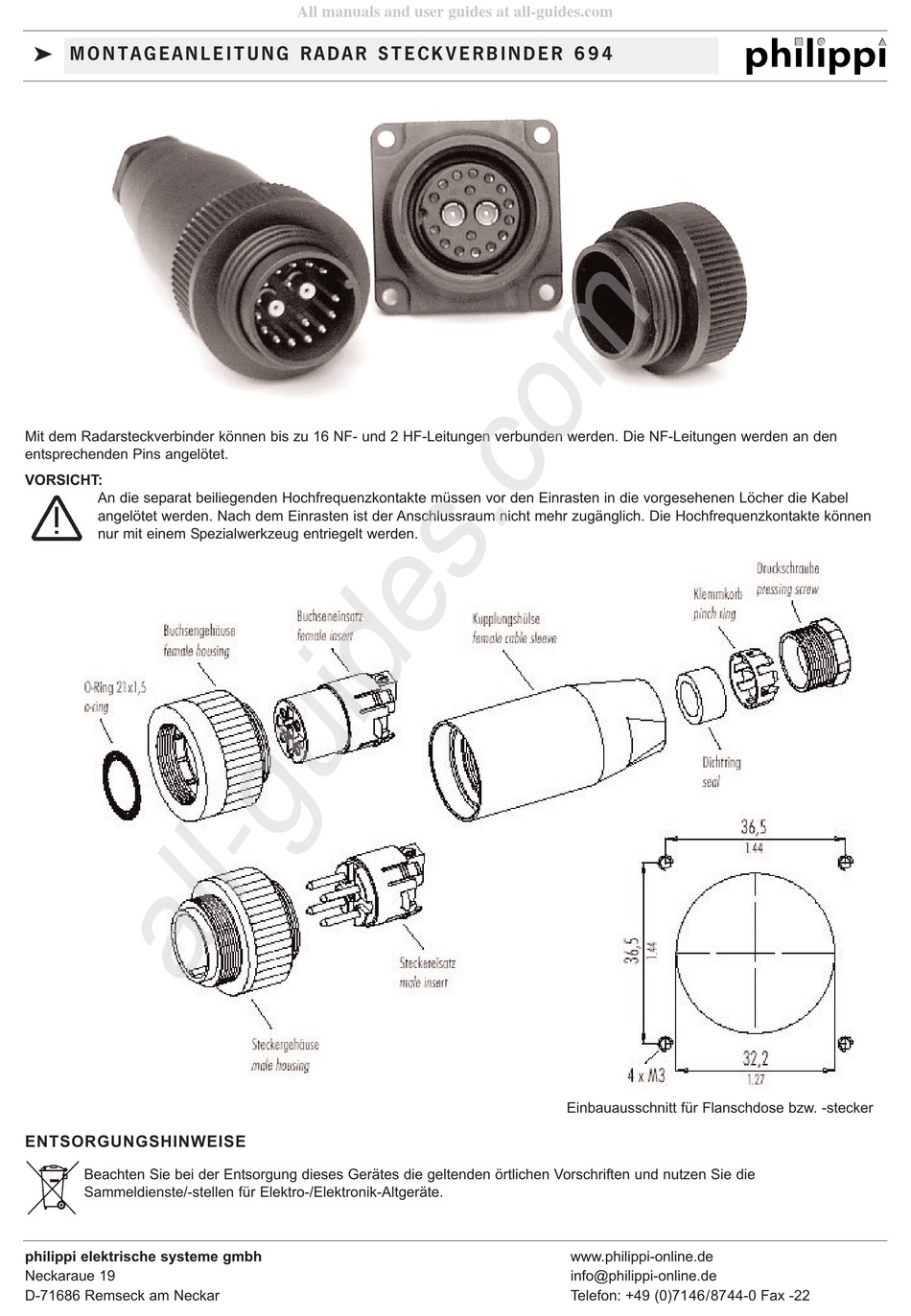

k M O N T A G E A N L E I T U N G R A D A R S T E C K V E R B I N D E R 6 9 4
Mit dem Radarsteckverbinder können bis zu 16 NF- und 2 HF-Leitungen verbunden werden. Die NF-Leitungen werden an den
entsprechenden Pins angelötet.
VORSICHT:
An die separat beiliegenden Hochfrequenzkontakte müssen vor den Einrasten in die vorgesehenen Löcher die Kabel
angelötet werden. Nach dem Einrasten ist der Anschlussraum nicht mehr zugänglich. Die Hochfrequenzkontakte können
nur mit einem Spezialwerkzeug entriegelt werden.
ENTSORGUNGSHINWEISE
Beachten Sie bei der Entsorgung dieses Gerätes die geltenden örtlichen Vorschriften und nutzen Sie die
Sammeldienste/-stellen für Elektro-/Elektronik-Altgeräte.
philippi elektrische systeme gmbh
Neckaraue 19
D-71686 Remseck am Neckar
All manuals and user guides at all-guides.com
Einbauausschnitt für Flanschdose bzw. -stecker
