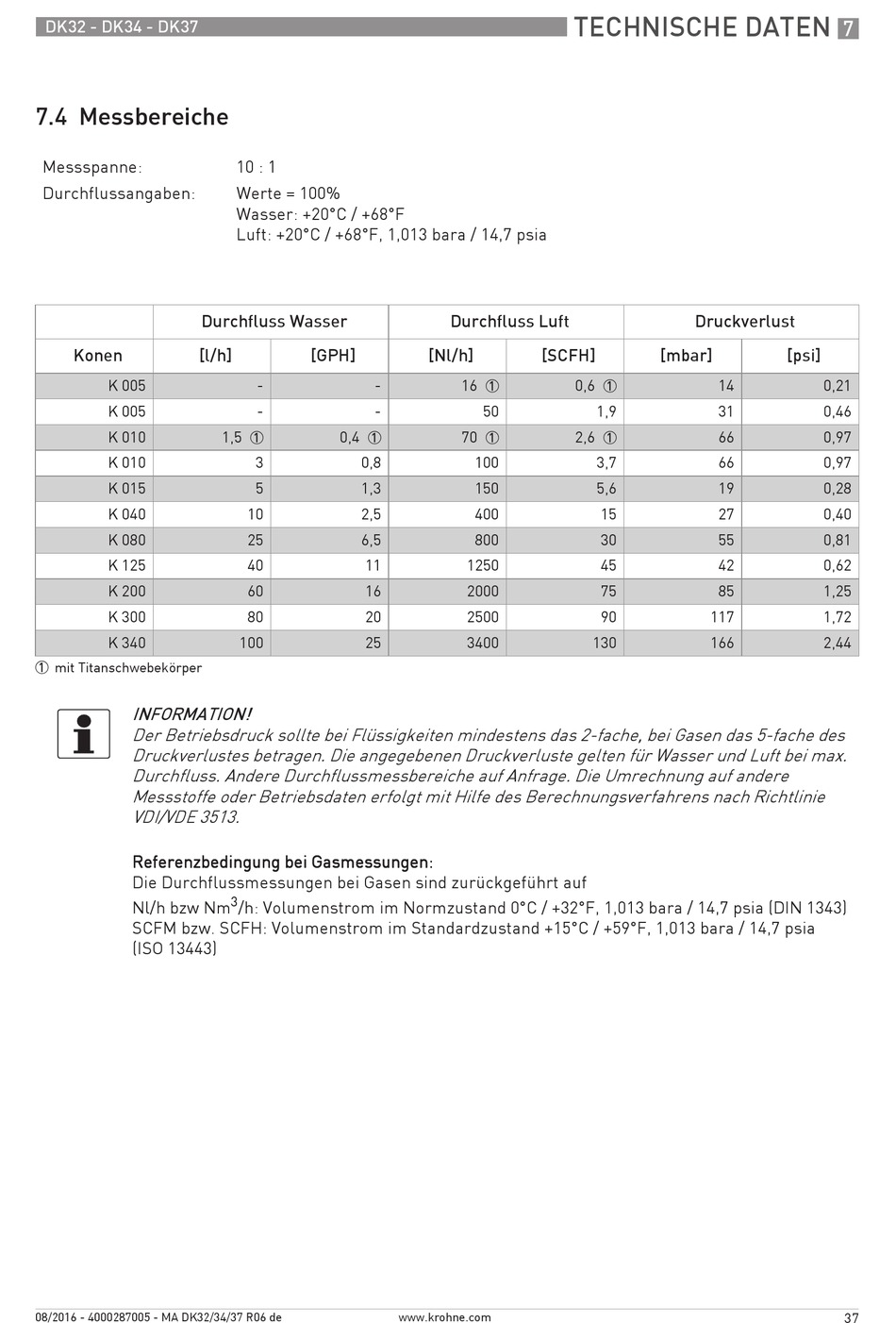

7.4 Messbereiche

Messspanne:
Durchflussangaben:
Durchfluss Wasser
Konen [l/h]
K 005
K 005
K 010
K 010
K 015
K 040
K 080
K 125
K 200
K 300
K 340
1 mit Titanschwebekörper
INFORMATION!
Der Betriebsdruck sollte bei Flüssigkeiten mindestens das 2-fache, bei Gasen das 5-fache des
Druckverlustes betragen. Die angegebenen Druckverluste gelten für Wasser und Luft bei max.
Durchfluss. Andere Durchflussmessbereiche auf Anfrage. Die Umrechnung auf andere
Messstoffe oder Betriebsdaten erfolgt mit Hilfe des Berechnungsverfahrens nach Richtlinie
VDI/VDE 3513.
Referenzbedingung bei Gasmessungen: Referenzbedingung bei Gasmessungen: Referenzbedingung bei Gasmessungen: Referenzbedingung bei Gasmessungen:
Die Durchflussmessungen bei Gasen sind zurückgeführt auf
Nl/h bzw Nm
SCFM bzw. SCFH: Volumenstrom im Standardzustand +15°C / +59°F, 1,013 bara / 14,7 psia
(ISO 13443)
08/2016 - 4000287005 - MA DK32/34/37 R06 de
10 : 1
Werte = 100%
Wasser: +20°C / +68°F
Luft: +20°C / +68°F, 1,013 bara / 14,7 psia
[GPH]
- -
- -
1,5 0,4
1 1
3 0,8
5 1,3
10 2,5
25 6,5
40 11
60 16
80 20
100 25
3
/h: Volumenstrom im Normzustand 0°C / +32°F, 1,013 bara / 14,7 psia (DIN 1343)
Durchfluss Luft
[Nl/h] [SCFH]
16
1
50
70
1
100
150
400
800
1250
2000
2500
3400
