Betriebsanleitung
6
Anordnung und Montage

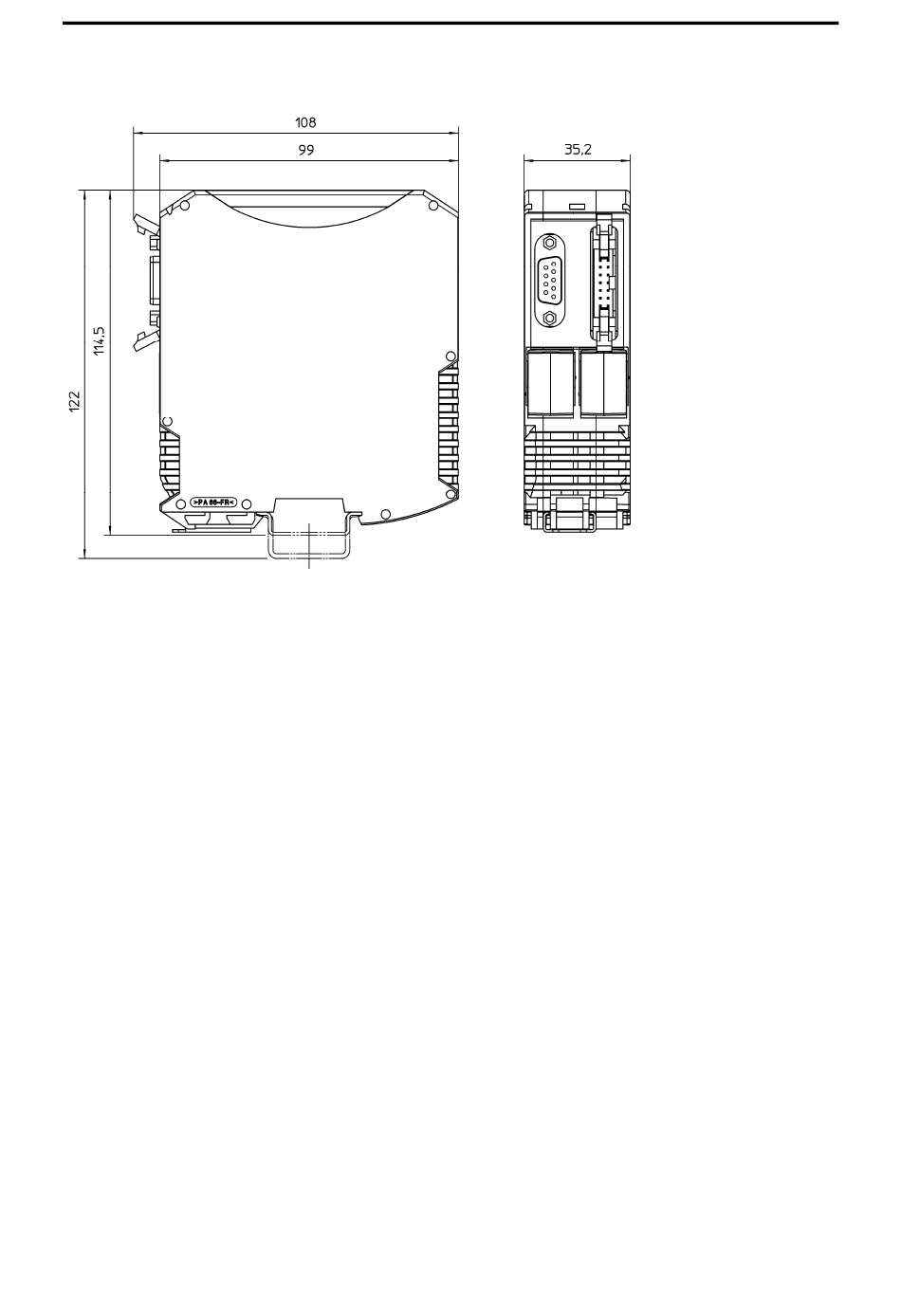

6.1 Maßzeichnung
6.2 Installation
Der HART-Multiplexer ist in der Zone 2, Zone 22 oder außerhalb explosionsgefährdeter
Bereiche zu installieren.
Bei Betrieb in Zone 2 bzw. Zone 22 ist der HART-Multiplexer in ein Gehäuse einzubauen,
das den Anforderungen der EN 60079-15 bzw. EN 61241-1 genügt (z.B. in ein Gehäuse
Typ 8146 der Fa. R. STAHL Schaltgeräte GmbH).
6.3 Montage und Demontage
a) Montage auf DIN-Schienen
Geräte wie im Foto dargestellt ansetzen und auf die DIN-Schiene
aufschwenken. Dabei nicht verkanten. Zur Demontage den Fußriegel
mit einem Schraubendreher etwas herausziehen und das Modul
entnehmen.
b) Montage auf DIN-Schienen mit installiertem pac-Bus
Die HART-Multiplexer werden über das 14-polige Anschlusskabel mit Hilfsenergie über
den pac-Träger oder das HART-Anschlussboard versorgt.
Eine Montage auf DIN-Schienen mit pac-Bus ist trotzdem möglich. Der pac-Bus ist hierbei
aber ohne Funktion.
7
HART Multiplexer Typ 9192
