14
Zusatz-Biegewerkzeug für kleine Fahnenlängen, Best-Nr: 31850
14.1 Einsatzbereich
Mit dem Zusatz-Biegewerkzeug, Best-Nr: 31850, können kleine Fahnenlängen bis 25 mm
gebogen werden.
Der maximale Querschnitt beträgt:

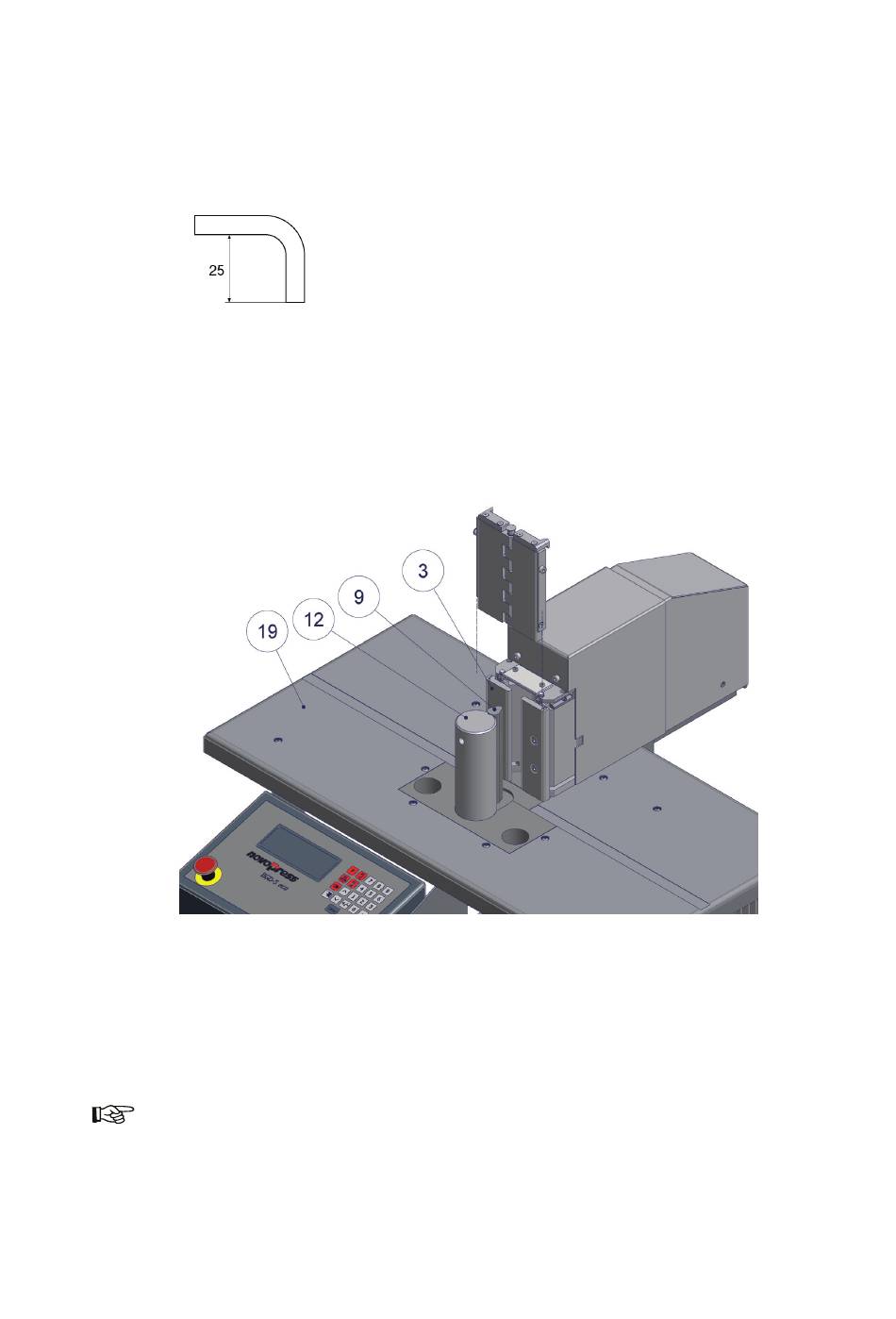

14.2 Montage Zusatz-Biegewerkzeug
•
Biegedorn (12) aus der Arbeitsplatte (19) herausziehen.
•
Biegeradius (rund) (9) abschrauben.
•
Tropfenförmigen Biegeradius anschrauben.
•
Biegedorn (12) in die Arbeitsplatte (19) stecken.
•
Zusatz-Biegewerkzeug vor die Druckstücke (3) stellen. Darauf achten, dass das Zusatz-
Biegewerkzeug von oben hinter die Druckstücke greift.
Hinweis!
Tropfenförmigen Biegeradius nur in Verbindung mit dem Zusatzbiegewerkzeug
verwenden!
14.3 Biegen
siehe Kapitel Biegen
24
für Aluminium: 120 x 10
für Kupfer
120 x 6
80 x 8
60 x 10
