13
Hochkantbiegewerkzeug Best.-Nr. 31221
13.1 Einsatzbereich:
Mit dem Hochkantbiegewerkzeug können Kupfer- und Aluminiumschienen bis zu einem
Querschnitt von max. 50 x 10 mm gebogen werden.
Der max. Biegewinkel ist von der Schienenbreite abhängig.
Von der Breite der Schiene hängt ab, welche Druckstücke (18) verwendet werden.
Für die Schienenbreiten 20 mm und 30 mm gibt es einen Satz Druckstücke und für die
Schienenbreiten 40 mm und 50 mm.
Auf den Druckstücken (18) ist die Schienenbreite angegeben.

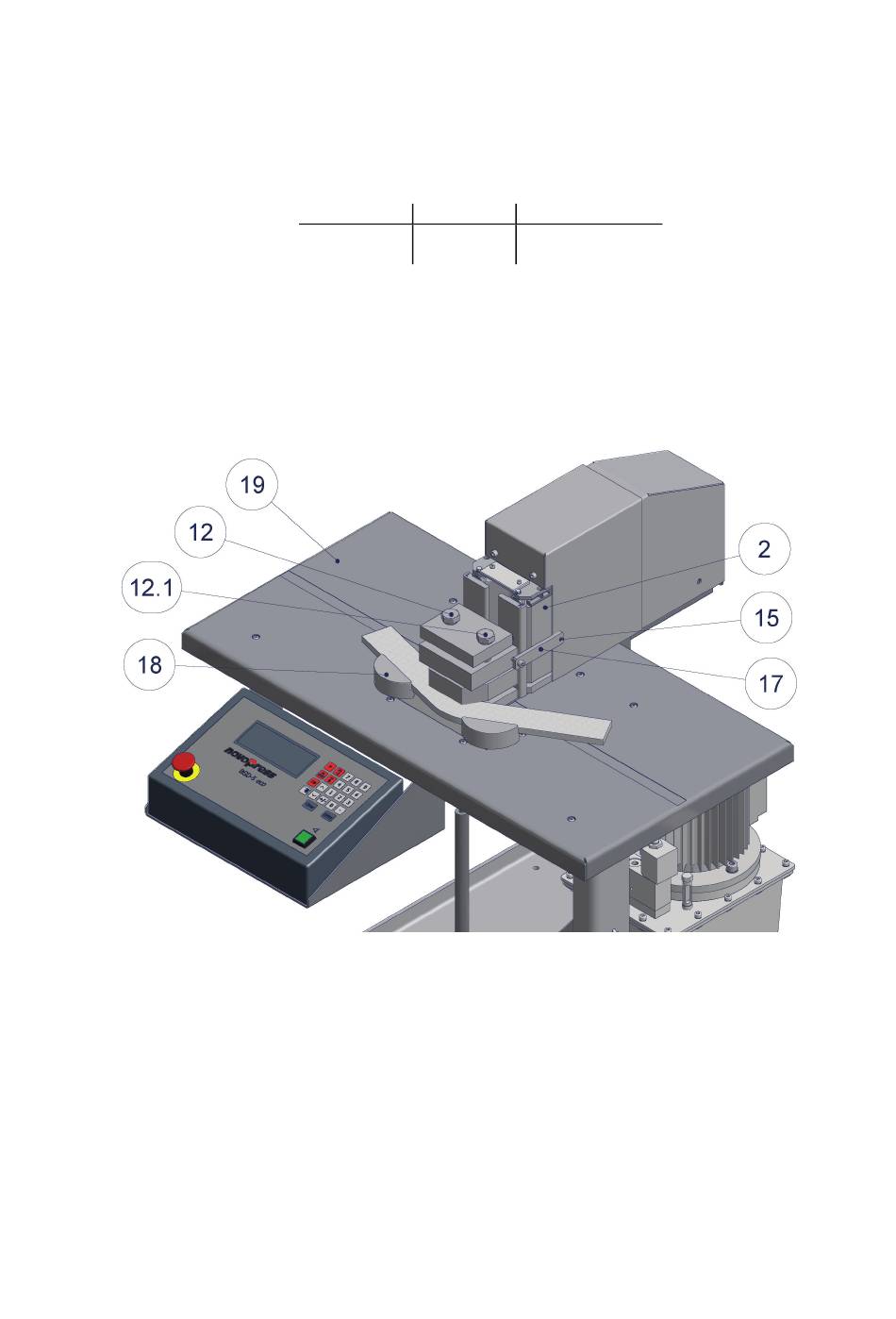

13.2 Montage des Hochkantbiegewerkzeugs
• Den Biegedorn und beide Kunststoffstopfen aus der Arbeitsplatte (19) herausziehen.
• Das Hochkantbiegewerkzeug auf die Arbeitsplatte (19) stellen.
• Die Befestigungslaschen (17) auseinanderziehen und das Hochkantbiegewerkzeug an die
Werkzeugaufnahme (2) heranschieben.
• Die Laschen (17) loslassen.
Die Mitnehmerstifte (15) der Befestigungslaschen (17) müssen hinter der
Werkzeugaufnahme (2) eingreifen.
• Die benötigten Druckstücke (18), z.B. für die Schienenbreiten 40 / 50 mm, mit der
Anflächung zur Schiene einsetzen.
Zum Biegen von Z-Winkeln die Druckstücke für die Schienenbreite 20 / 30 mm einsetzen,
falls der Hub nicht ausreicht.
22
Breite
Dicke
bis 40 mm
bis 10 mm
50 mm
bis 10 mm
Biegewinkel max.
90°
45°
