Etagenbiegewerkzeuge
12.1 Einsatzbereich
Mit den Etagenbiegewerkzeugen können Kupfer- und Aluminiumschienen gebogen werden.
Der maximale Querschnitt beträgt:
Die maximale Etagenhöhe für die entsprechenden Querschnitte sind der Tabelle zu
entnehmen.
Nach einer entsprechenden Hubbegrenzung können auch kleinere Etagenhöhen gebogen
werden
Die Hubeinstellung für:
sind ebenfalls in der Tabelle aufgeführt.
Die Werte der Tabelle sind Orientierungswerte. Die genauen Einstellwerte sind
materialabhängig und müssen im Eigenbereich durch Probebiegungen ermittelt werden.

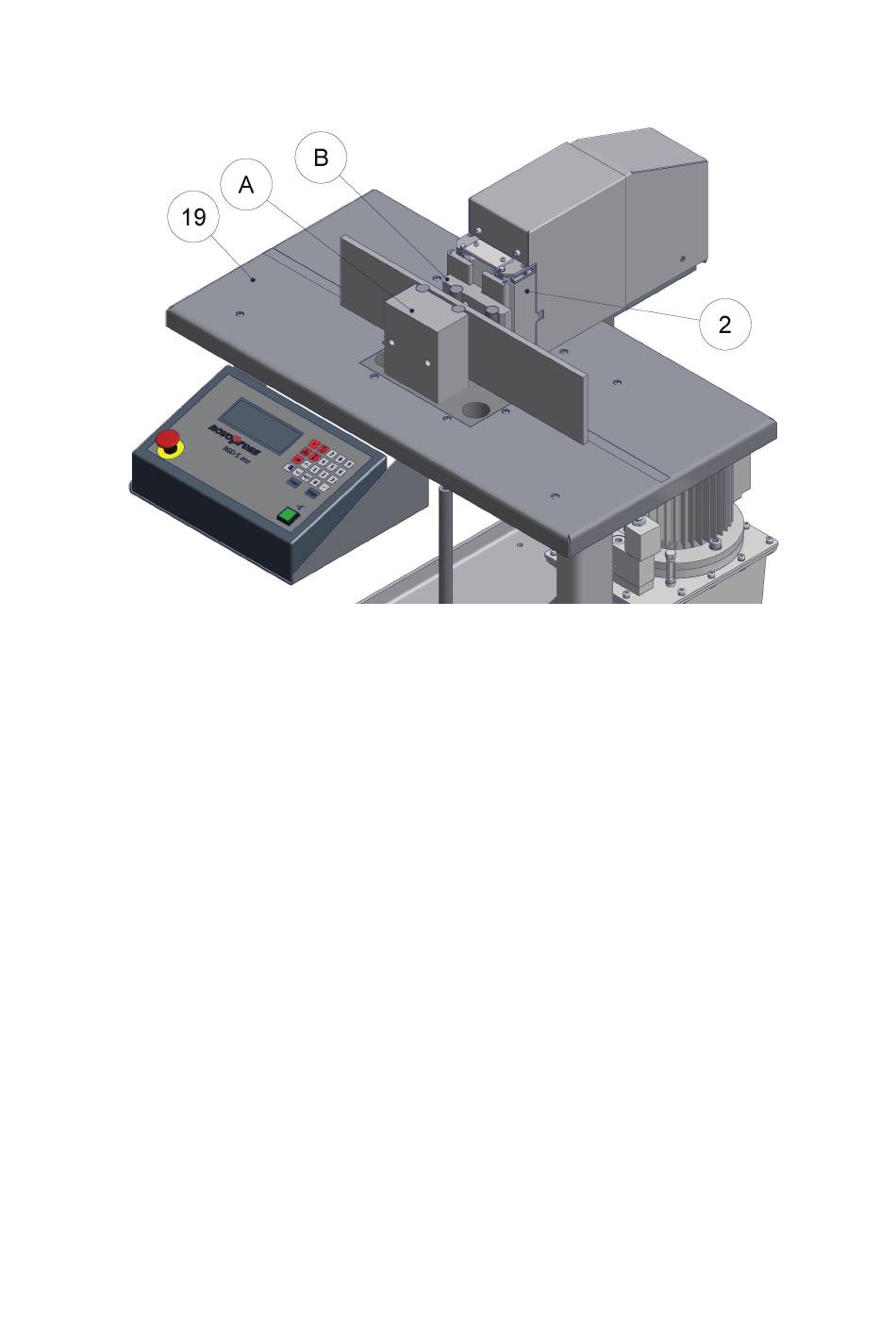

12.2 Montage des Etagenbiegewerkzeugs
• Den Biegedorn aus der Arbeitsplatte (19) herausziehen.
• Das Etagenbiegewerkzeug Teil 2 (B) an der Werkzeugaufnahme (2) befestigen
(Schraube M 6 x 70).
• Das Etagenbiegewerkzeug Teil 1 (A) in die Aufnahme des Biegedorns einsetzen.
für Etagenbiegewerkzeug (klein), Best-Nr: 31671
bei Aluminium:
bei Kupfer:
für Etagenbiegewerkzeug (groß), Best-Nr: 31188
bei Aluminium:
bei Kupfer:
Etagenhöhe = Materialdicke
17
120 x 10
80 x 8
60 x 10
120 x 10
120 x 10
