Allgemeines

Das Zubehör POOL 40, das ein freistehendes elektri-
sches Regelgerät umfasst, ermöglicht in Ihrem Klimati-
sierungssystem eine Poolerwärmung.
Das Umschaltventil (QN19) kann angeschlossen werden,
um den Durchfluss des Heizungsmediums vollständig
oder teilweise an einen Poolwärmeübertrager zu leiten.
Die Montage eines oder gegebenenfalls mehrerer Um-
schaltventile (jedoch mit demselben Steuersignal), er-
folgt am Heizkreis, der in der Regel zu einem Fußboden-
heizungs-/Heizkörpersystem führt. Bei Systemen mit
Kaskadenschaltung legen Sie im Regelgerät fest, wie
viele Verdichter für die Poolerwärmung genutzt werden
dürfen. Eine externe Umwälzpumpe (GP10) für das Kli-
matisierungssystem muss montiert werden, wenn mit
dem System ein Pool (oder auch mehrere) verbunden
werden.
Während der Poolerwärmung wird das Heizungsmedium
zwischen Wärmepumpe und Poolwärmeübertrager
mithilfe der internen Umwälzpumpe für die Wärmepum-
pe zirkuliert. Eine externe Umwälzpumpe (GP9) zirkuliert
das Poolwasser zwischen Poolwärmeübertrager und
Pool.
Die externe Umwälzpumpe (GP10) transportiert das
Heizungsmedium innerhalb des Klimatisierungssystems.
Eine Zusatzheizung kann je nach Bedarf zugeschaltet
werden, während der externe Vorlauffühler (BT25) kon-
tinuierlich den Wärmebedarf des Hauses ermittelt.
Die Wärmepumpe steuert das Umschaltventil (QN19),
die Poolumwälzpumpe (GP9) und eine mögliche Heiz-
kreisumwälzpumpe (GP10) über POOL 40.

KOMPATIBLE PRODUKTE

• S1155
• S1255
• SMO S40
INHALT
1 St. AXC-Modul
1 St. Stellantrieb Umschaltventil
1 St. Wechselventil
1 St. Satz für Zubehörplatine
2 St. Wärmeleitpaste
1 St. Aluminiumklebeband
1 St. Isolierband
2 St. Fühler
4 St. Kabelbinder
26
All manuals and user guides at all-guides.com

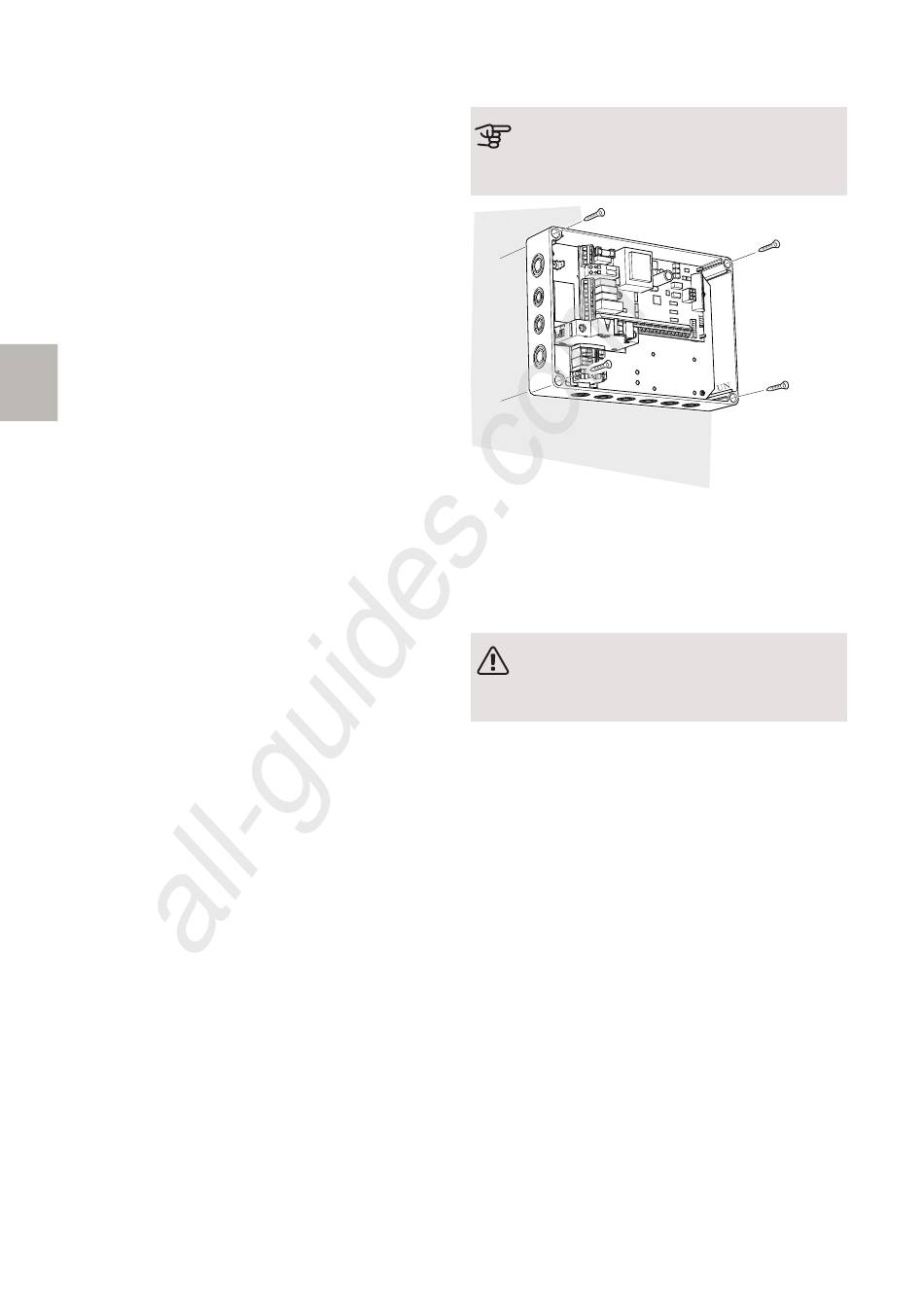

MONTAGE
Verwenden Sie alle Befestigungspunkte und montieren
Sie das Modul aufrecht und plan an der Wand, ohne
dass ein Teil des Moduls von der Wandkante absteht.
Lassen Sie mindestens 100 mm Freiraum um das Mo-
dul, um Erreichbarkeit und Kabelverlegung bei Installati-
on und Service zu erleichtern.
ACHTUNG!
Die Wahl der Schrauben richtet sich nach dem
Untergrund, auf dem die Montage erfolgt.
HINWEIS!
Die Installation muss so erfolgen, dass IP21
erfüllt ist.
