Einbau und Installation

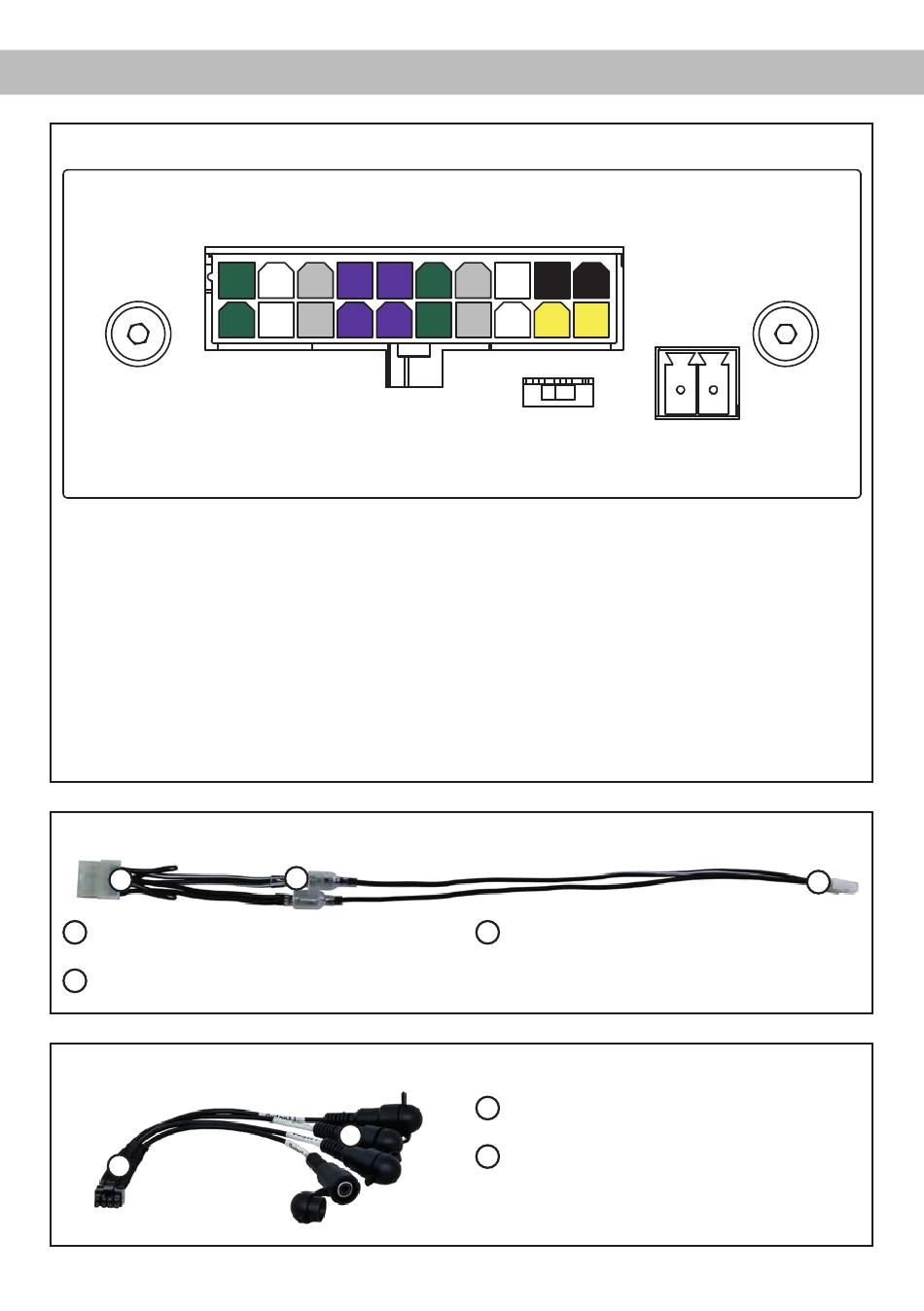

Abb. 1: Pinbelegung System Connector
1.
Highlevel-Lautsprechereingang hinten links (-) / C
2.
Highlevel-Lautsprechereingang vorne links (-) / A
3.
Highlevel-Lautsprechereingang vorne rechts (-) / B
4.
Highlevel-Lautsprechereingang hinten rechts (-) / D
5.
Lautsprecherausgang hinten rechts (-) / D
6.
Lautsprecherausgang hinten links (-) / C
7.
Lautsprecherausgang vorne rechts (-) / B
8.
Lautsprecherausgang vorne links (-) / A
9.
Masse
10.
Masse
Abb. 2: Subwoofer Anschlusskabel
1
8-poliger Molex Stecker – zum Anschluss
1
eines MATCH Plug & Play Subwoofers
ASIA-Steckverbindung
2
Abb. 3: Line Output-to-RCA / Cinch Kabel
4
SYSTEM
CONNECTOR
3
4
5
1
2
13
14
15
11
12
2
5
6
9
10
7
8
19
20
16
17
18
Off
On
AUTO REMOTE
11.
Highlevel-Lautsprechereingang hinten links (+) / C
12.
Highlevel-Lautsprechereingang vorne links (+) / A
13.
Highlevel-Lautsprechereingang vorne rechts (+) / B
14.
Highlevel-Lautsprechereingang hinten rechts (+) / D
15.
Lautsprecherausgang hinten rechts (+) / D
16.
Lautsprecherausgang hinten links (+) / C
17.
Lautsprecherausgang vorne rechts (+) / B
18.
Lautsprecherausgang vorne links (+) / A
19.
+12 Volt
20.
+12 Volt
2-poliger Molex Stecker – zum Anschluss an
3
den Subwoofer Output der M 5.4DSP
MicroFit Stecker – zum Anschluss an den
4
Line Output F - I der M 5.4DSP
Cinch-Stecker zum Anschluss zusätzlicher
5
Verstärker
REMOTE
Out
In
3
7
