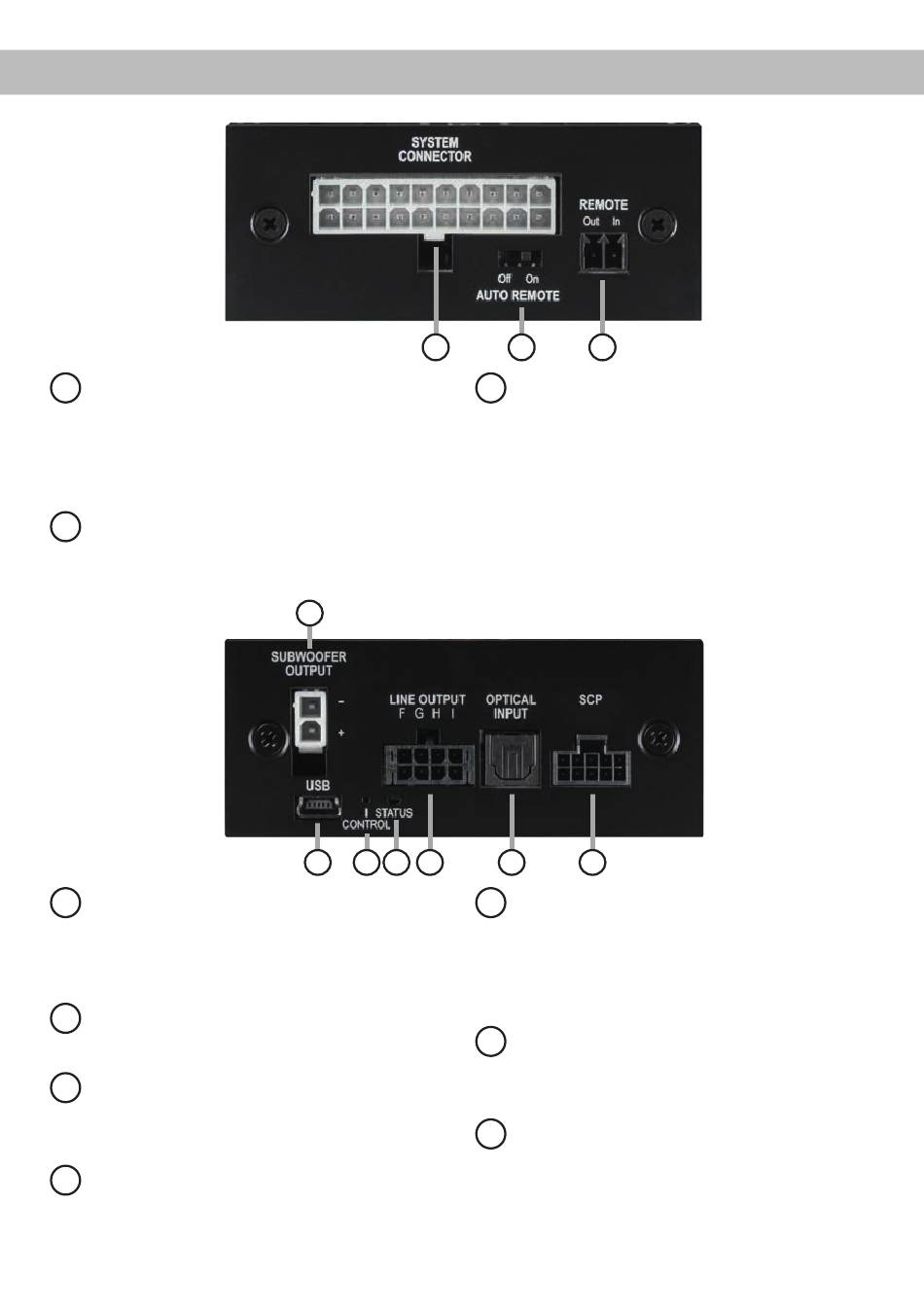

Anschluss- und Bedienelemente

System Connector
1
Anschluss für den MATCH Kabelbaum.
Verwenden Sie ausschließlich ein MATCH
Original-Anschlusskabel, um den Verstärker
mit dem Autoradio zu verbinden.
Auto Remote
2
Dient zum Aktivieren bzw. Deaktivieren der
automatischen Einschaltung des Verstärkers.
Subwoofer Output
4
Anschluss für einen passiven Subwoofer
oder Lautsprecher. Verwenden Sie dazu aus-
schließlich das beiliegende Kabel.
USB Eingang
5
Dient zum Anschluss an den Computer.
Control Taster
6
Dient zum Umschalten der Sound Setups
oder zum Resetten des Gerätes.
Status LED
7
Die Status LED zeigt den Betriebszustand
des Verstärkers und dessen DSP-Speichers
an.
1
4
5 6 7 8
2 3
Remote In / Out
3
Der Remote-Eingang dient zum Einschalten
der M 5.4DSP. Der Remote-Ausgang dient
zum Einschalten weiterer Verstärker bei Ver-
wendung des Line Output F - I.
9 10
Line Output F - I
8
Vorverstärkerausgänge
weiterer Verstärker. Zur Einschaltung wei-
terer Verstärker muss der Remote-Ausgang
( Remote Out) verwendet werden.
Optical Input
9
Optischer Eingang im SPDIF-Format für digi-
tale Stereosignale.
SCP (Smart Control Port)
10
Multifunktionsanschluss – dient zum An-
schluss einer Fernbedienung und weiterem
MATCH Zubehör.
