Konfigurationsbeispiele

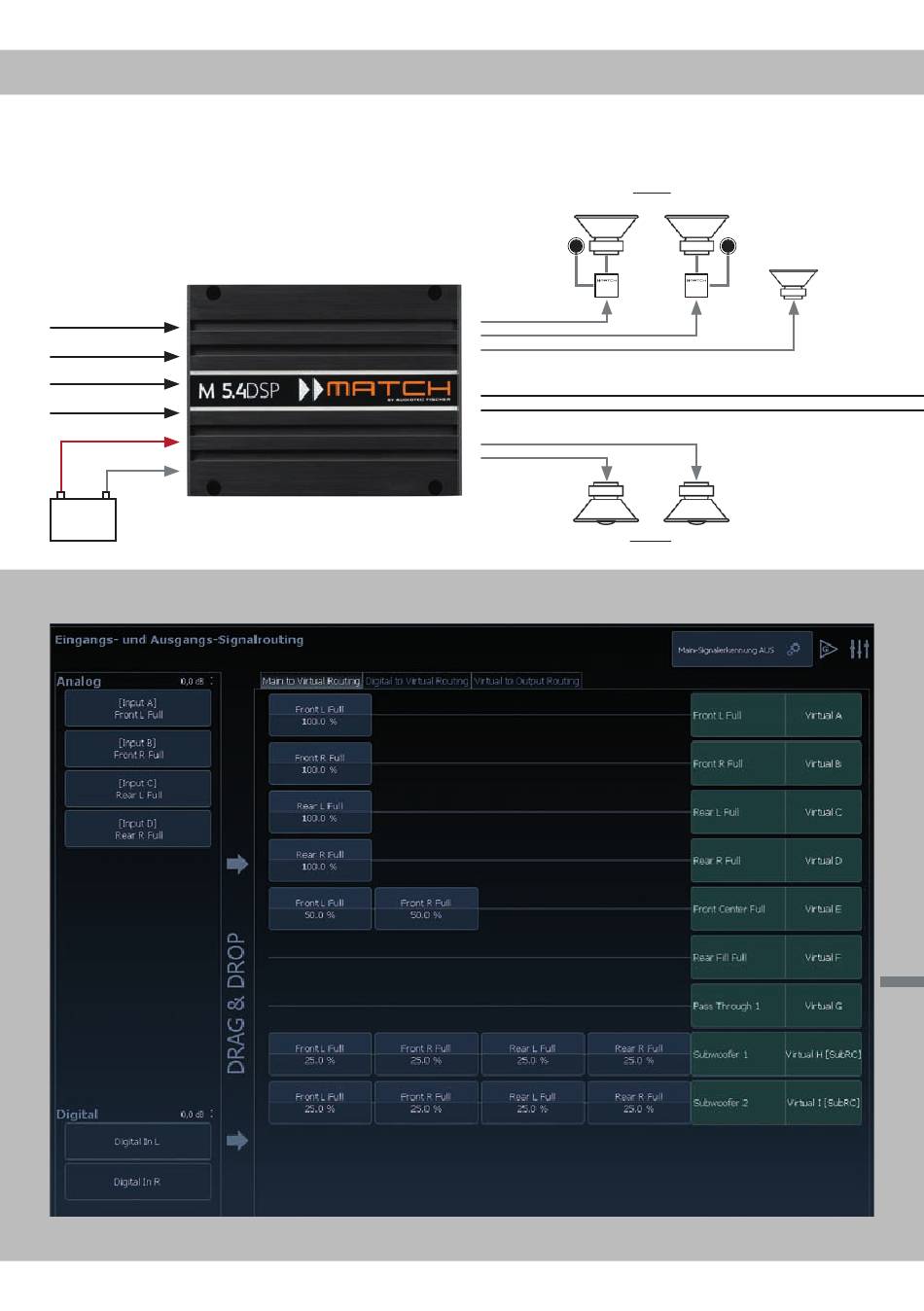

Beispiel 3: HighPower-Modus 7-Kanal Anwendung mit zusätzlichem 2-Kanal Verstärker und Virtual
Anwendungsbeispiel mit MATCH M 2.1AMP für BMW und Mercedes Soundsysteme: Fullrange Frontsystem,
4-Kanal Anschluss
vom Autoradio
Front L Full
Front R Full
Rear L Full
Rear R Full
+ 12 V
GND
12 V Batterie Spannungs-
+ -
versorgung (siehe Seite 13)
Kanalrouting mit Virtual Channel Processing im DSP PC-Tool für das Konfigurationsbeispiel 3
* Der Subwoofer-Kanal E kann mit aktiviertem VCP auch mit anderen Lautsprechern verwendet werden.
16
Vorne
Passives Frontsystem
A
B
E*
Speaker Output
F
G
Speaker Output
C
D
Hinten
Koax- oder Passivsystem
Center
2 ch Line Output
