Match M 5.4DSP micro Bedienungsanleitung Seite 15

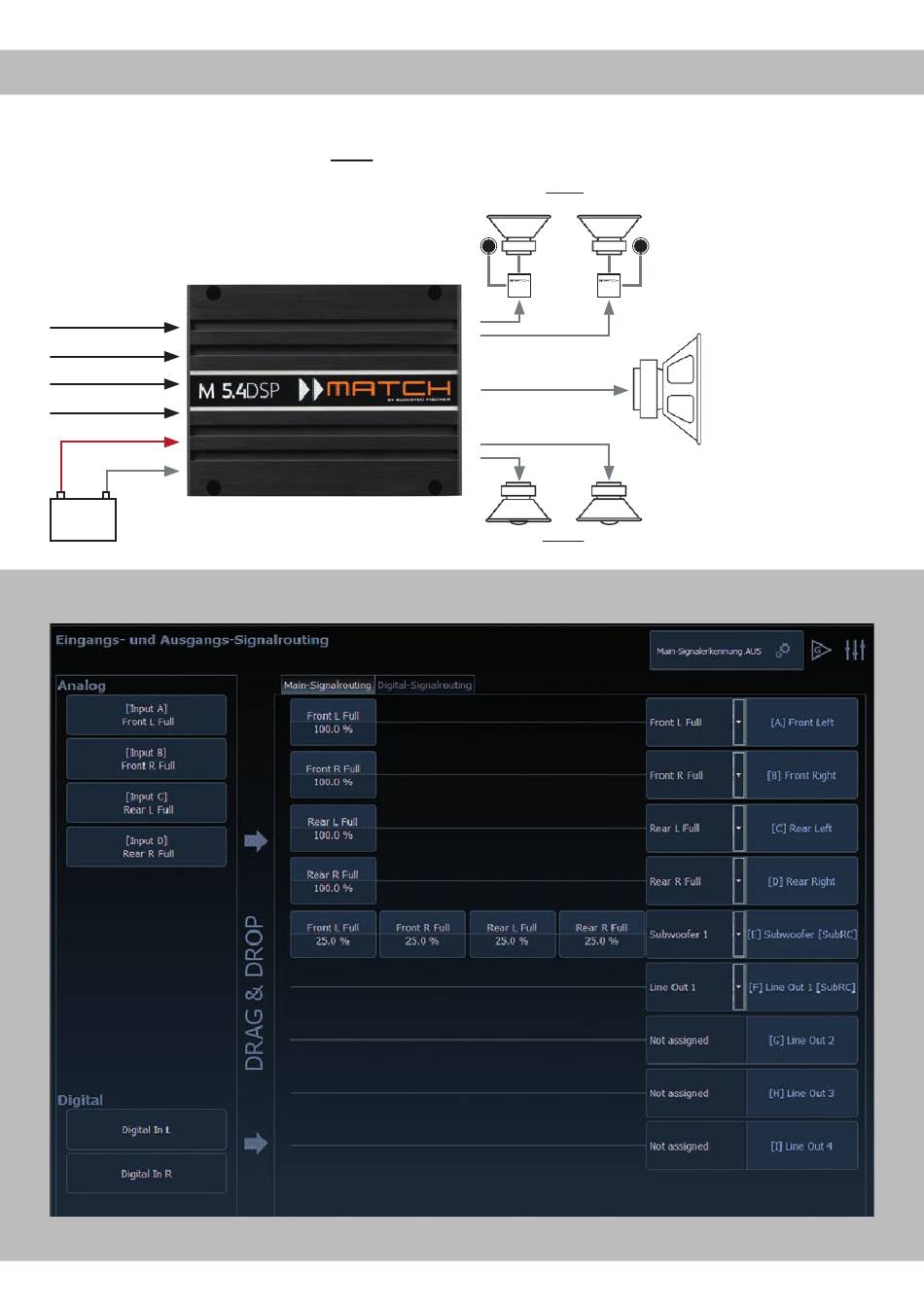

Beispiel 2: HighPower-Modus 5-Kanal Anwendung mit fullrange Frontsystem, fullrange Rearsy-
stem und Plug & Play Subwoofer ohne Virtual Channel Processing (VCP)
Front L Full
Front R Full
Rear L Full
Rear R Full
+ 12 V
GND
12 V Batterie Spannungs-
+ -
versorgung (siehe Seite 13)
Kanalrouting ohne Virtual Channel Processing im DSP PC-Tool für das Konfigurationsbeispiel 2
Vorne
Passives Frontsystem
A
B
E
C
D
Hinten
Koax- oder Passivsystem
MATCH Plug & Play
Subwoofer wie z.B.
PP 7S-D
(Anschluss mit beilie-
gendem Adapterkabel,
siehe Seite 10)
15
