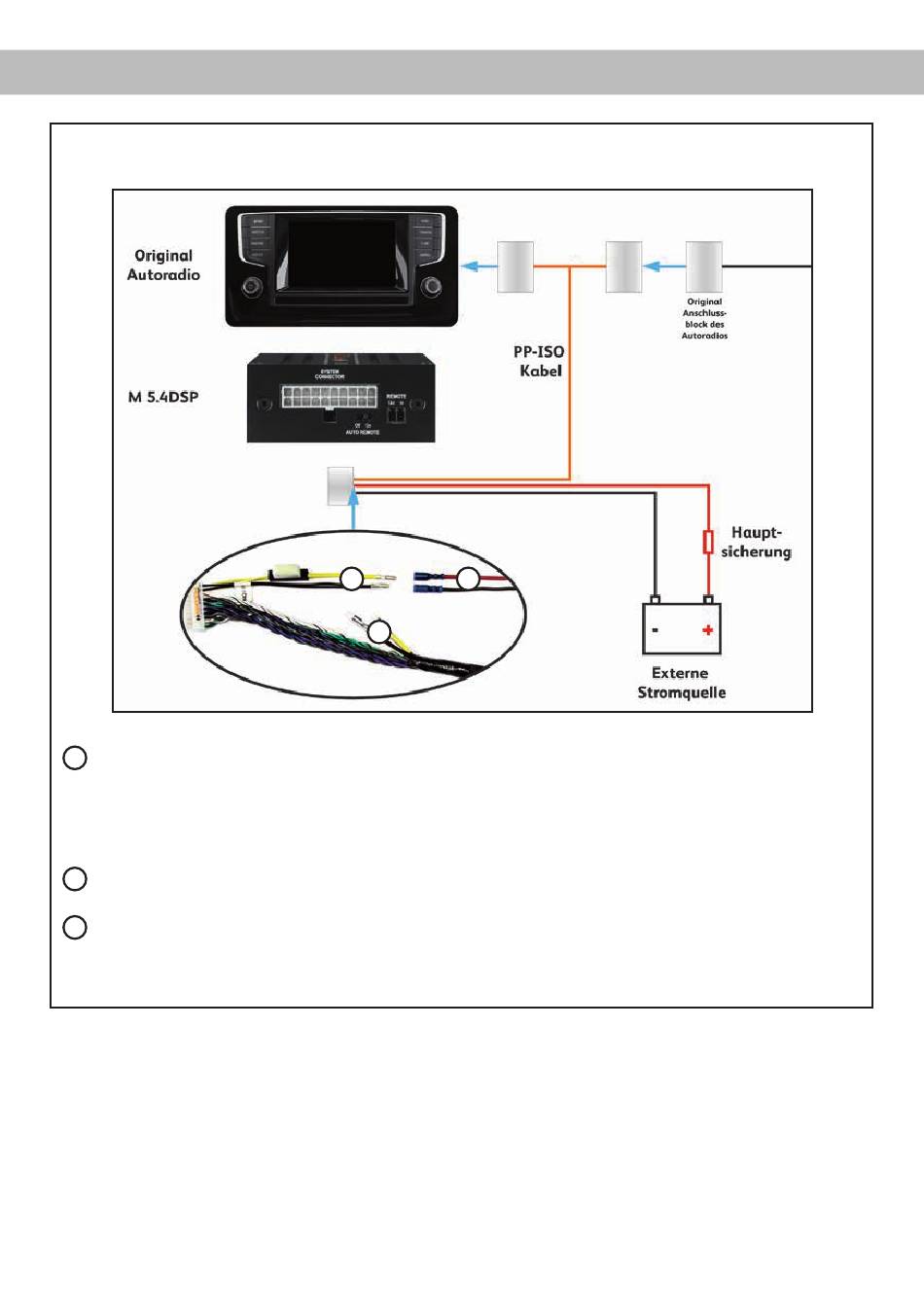

Abb. 5: Direkte Stromversorgung – Voraussetzung für Betrieb im „HighPower"-Modus
Diese Seite des Kabelbaums wird direkt an die Batterie angeschlossen. Dafür werden die dafür
3
vorgesehenen Steckverbinder des Kabelbaums getrennt.
Gelbe Leitung: +12 Volt Leitung zum Anschluss an den Pluspol der Autobatterie.
Schwarze Leitung: Masse-Leitung zum Anschluss an den Minuspol der Autobatterie oder zum An-
schluss an einen Massepunkt des Kfz-Chassis.
Die offenen Enden dieser Seite des Kabelbaums müssen einzeln isoliert werden nachdem die
4
Kabelverbindungen getrennt wurden.
Stromversorgung zur Batterie. Die +12 Volt Versorgungsleitung und die Masseleitung müssen
I
mit den jeweiligen Steckverbindern des PP-ISO Kabelbaums verbunden oder verlötet werden.
Anschließend ist es wichtig, beide Leitungen einzeln zu isolieren.
3
I
4
